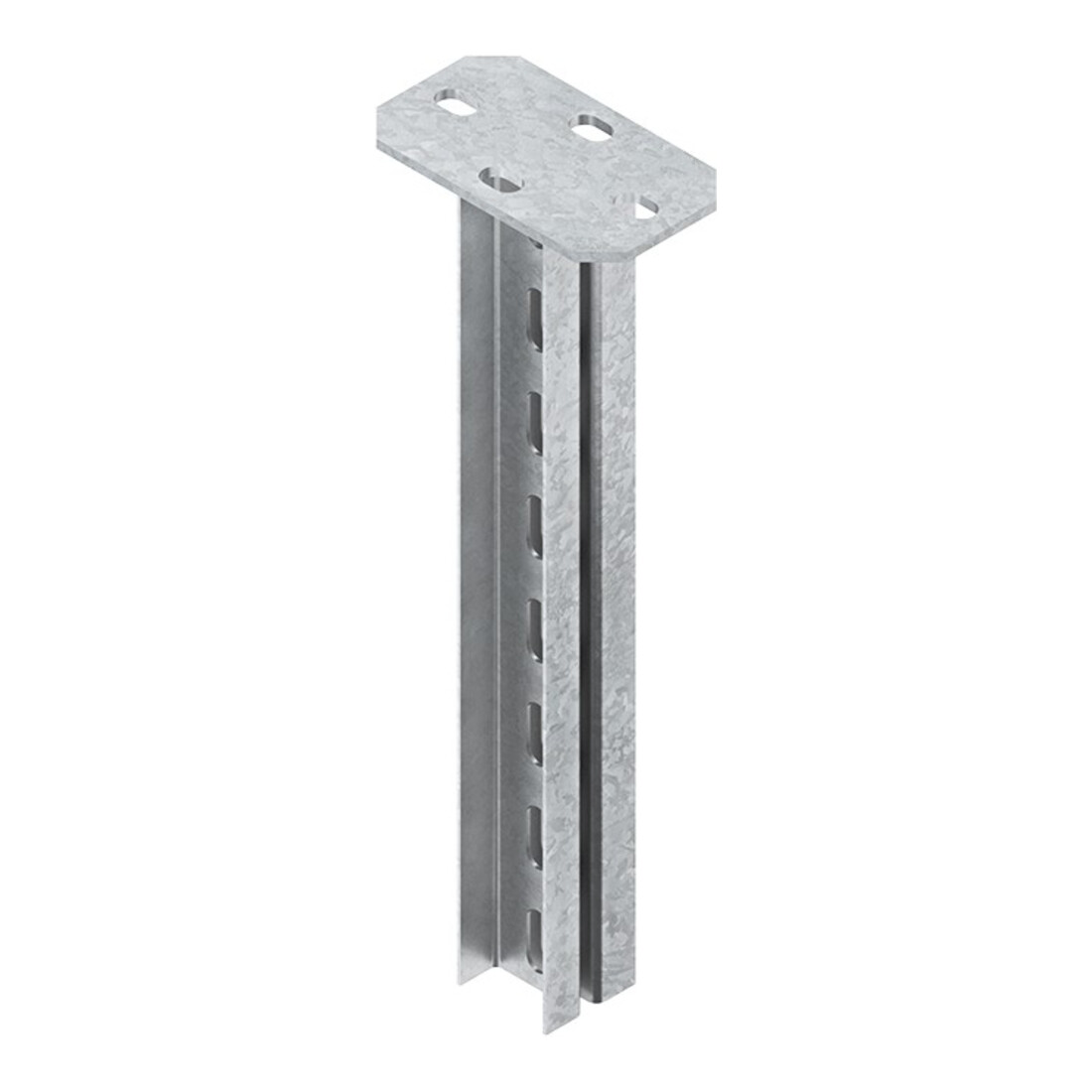

Niedax Hängestiel HDUF 50/200

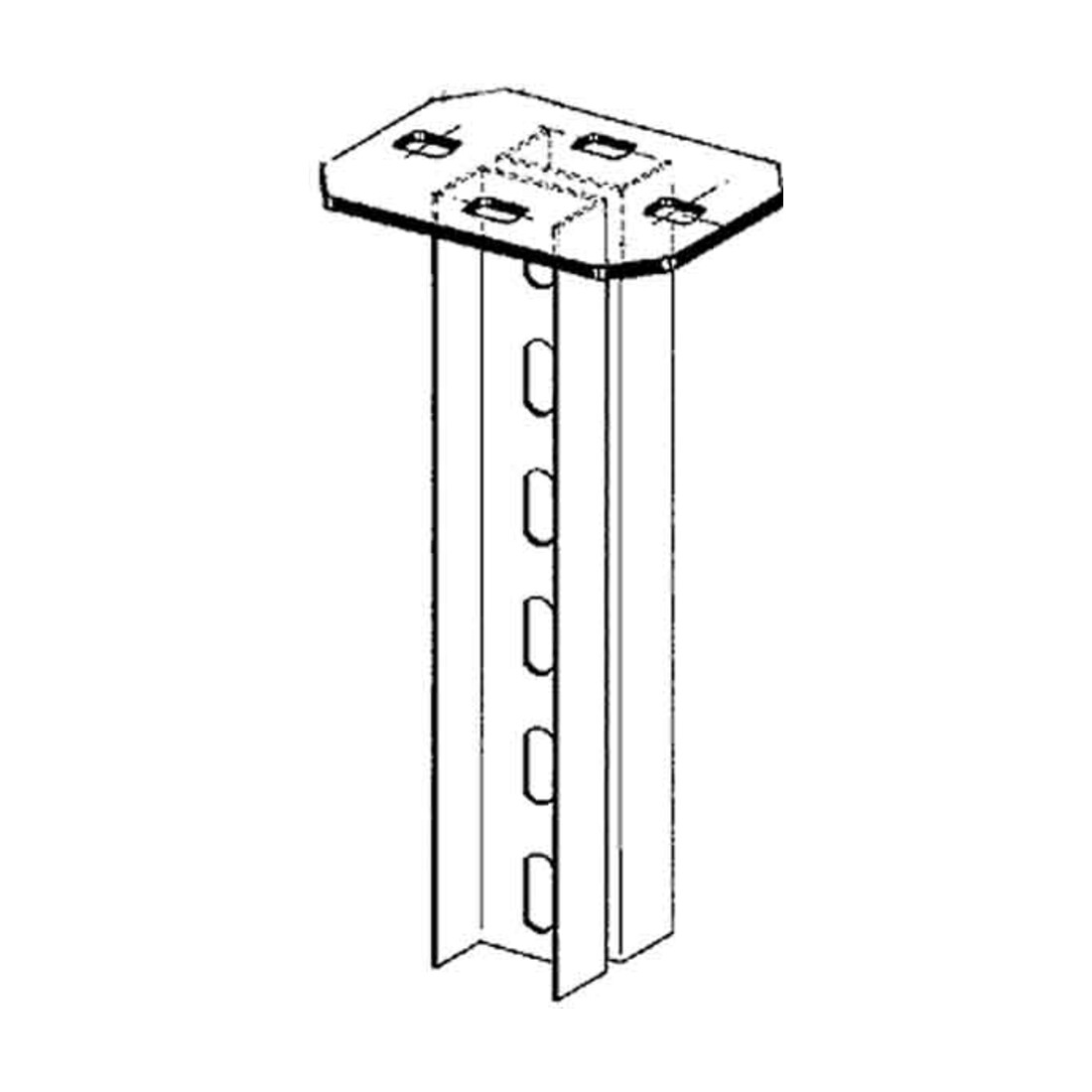

• Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich
• Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden
• Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)!
• Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!
• für Ausleger: KTUM.=400 mm Länge
• KTU.=600 mm Länge
• für Ausleger: KTUG.=400 mm Länge (Funktionserhalt)
• für Ausleger: KTU.=400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt)

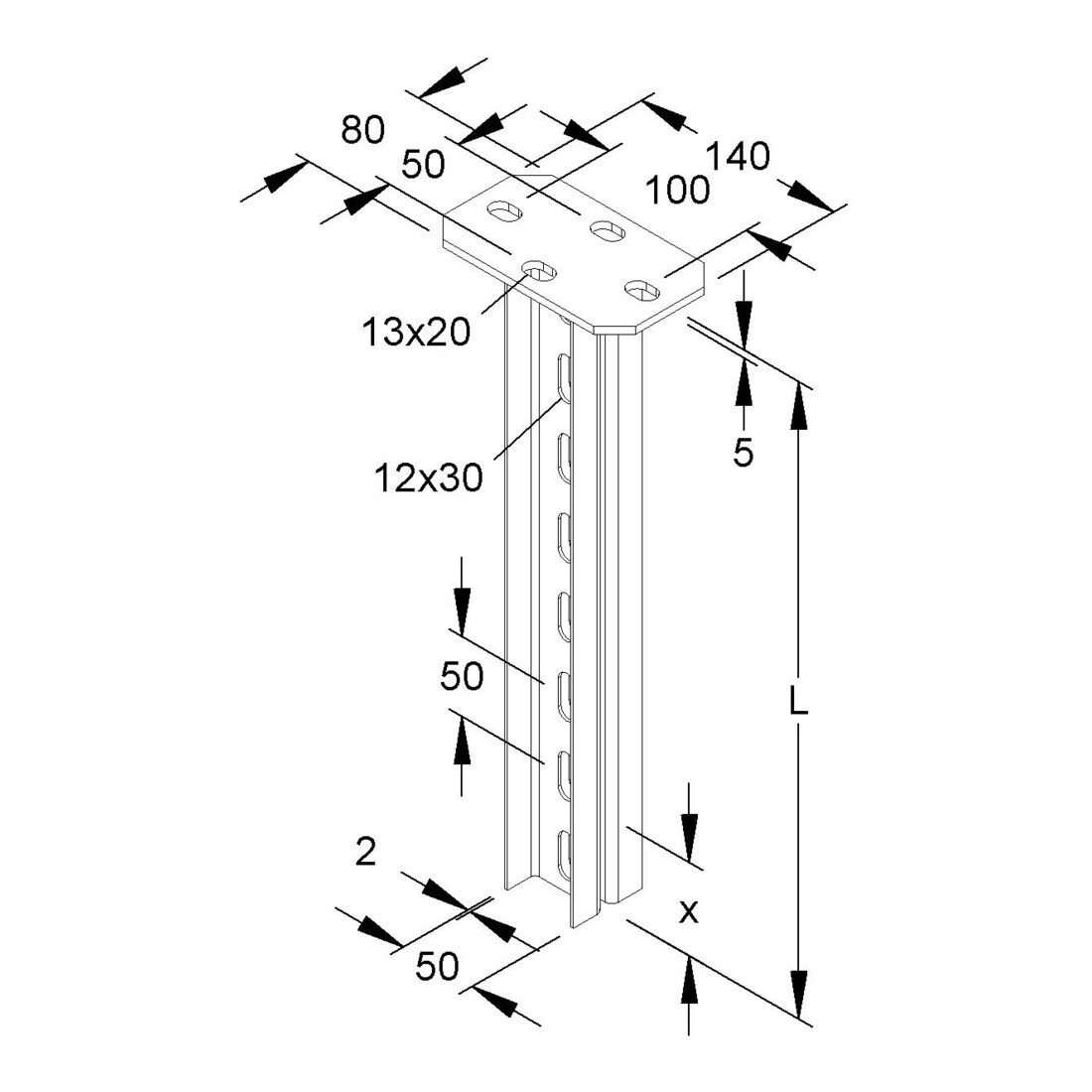

• Abmessungen (ca. Maße) Kopfplatte L x B x t: 140 x 80 x 5 mm
• Befestigungslochung: 13 x 20 mm mittiger Abstand: 100 mm
• U-Profil (doppelt mit 6 mm Abstand): 50 x 22 x 2 mm
• Profillochung, einreihig: 12 x 30 mm mittiger Abstand: 50 mm
• Gesamtlänge L: 201 mm
• Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

EAN/GTIN: 4013339172702
