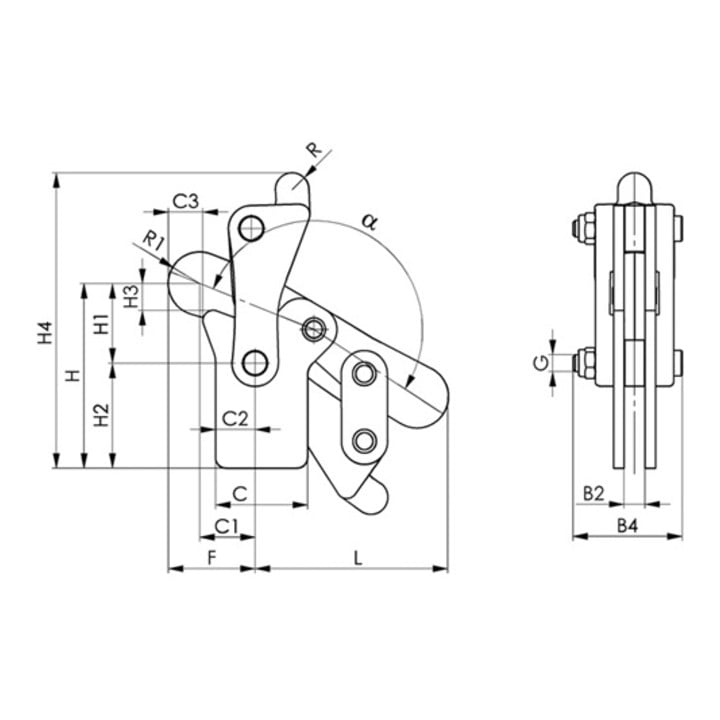

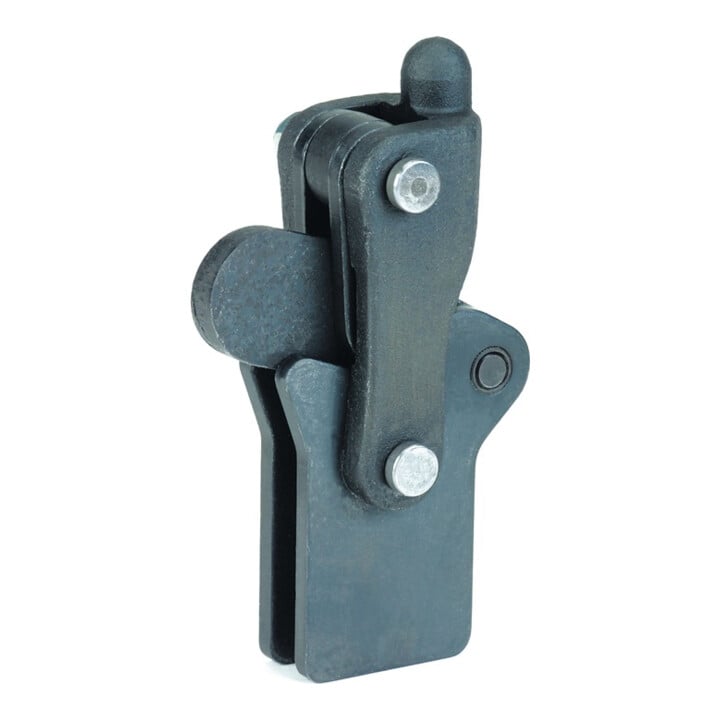

mit senkrechtem Fuß, schweißbare Ausführung · geriebene und einsatzgerhätete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniertHinweis:Diese Modulspanner sind individuell zu ergänzen, ganz nach den Anforderungen ihres Betriebsmittel- oder Vorrichtungsbaues · Weitere technische Eigenschaften C: 30mm · H4: 90mm · B2: 6mm · C3: 12mm · R1: 10mm · G: M6 · H1: 18mm · F1: 2,5kN · H2: 34 · L: 58mm · B4: 31mm · a*: 190° · F: 32mm · R: 5mm · C1: 22mm · l: 155mm · H: 52mm · H3: 5mm · C2: 14mm
EAN/GTIN: 4020772090807
