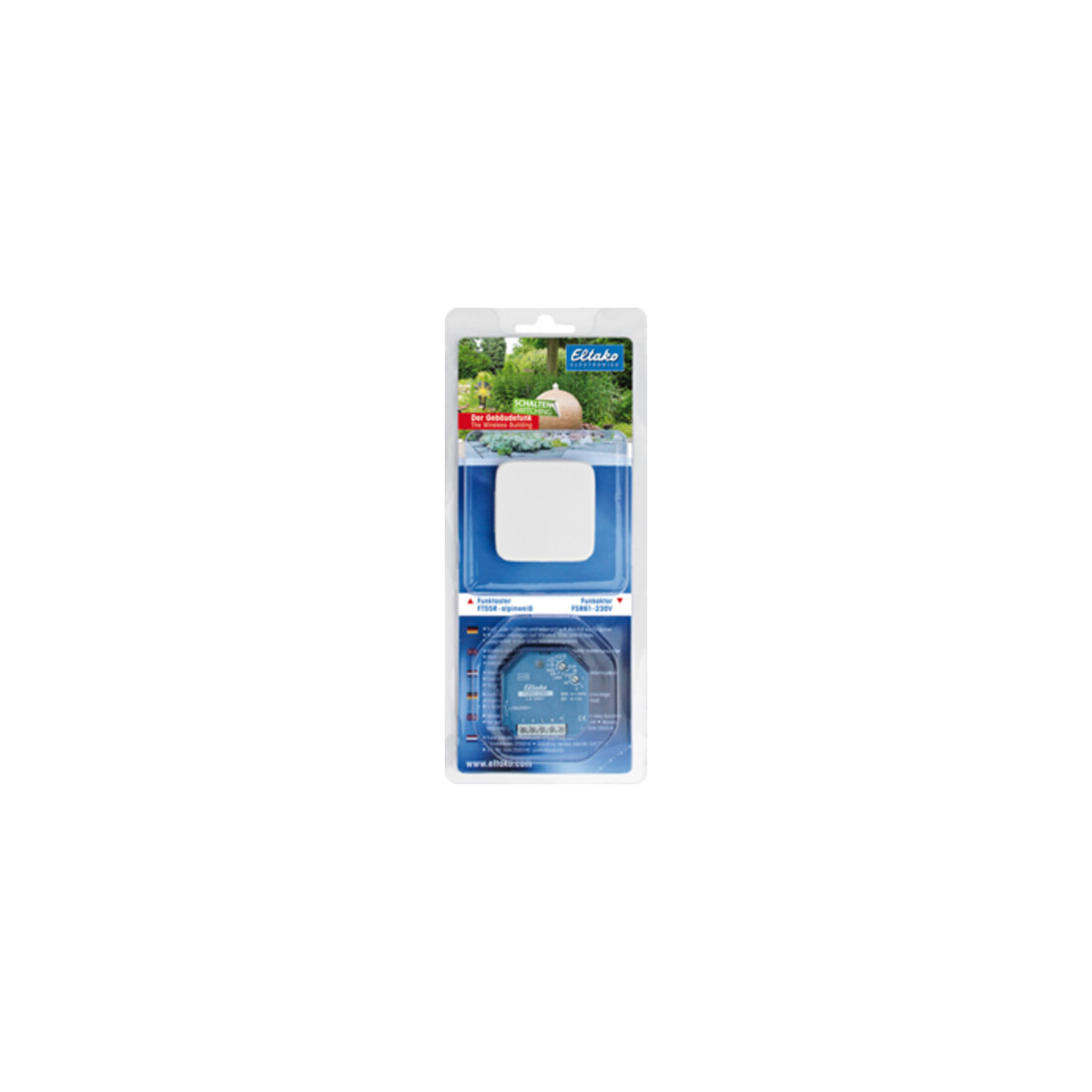

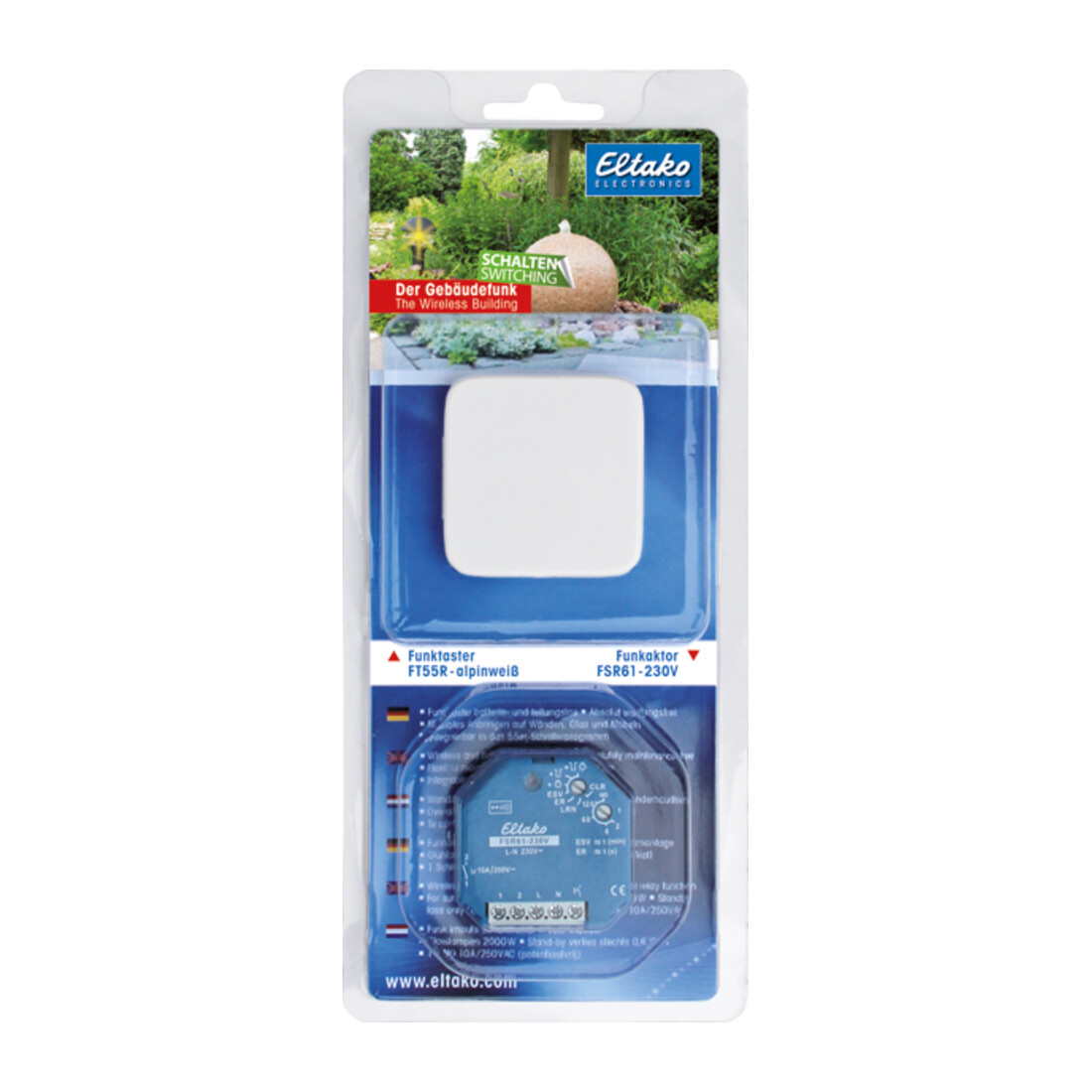

Eltako Blister-Pack Schalten FT55R-aw +FSR61 BPS-Ö#30000021

Eigenschaften:

• Blister-Pack Schalten beinhaltet einen batterie- und leitungslosen Funktaster FT55R in alpinweiß (ohne Rahmen) für Abdeckrahmen Busch Reflex und Duro sowie einen Schaltaktor FSR61-230V mit Stromstoßschalterfunktion
• FT55R-alpinweiß: Funktaster FT55R in alpinweiß für Rahmen-Innenmaß 55x55mm mit Radius, 15mm hoch
• Erzeugt die Energie für Funktelegramme selbst beim Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust
• Für Abdeckrahmen Busch Reflex und Duro
• Im Lieferumfang enthalten sind eine Wippe, eine Doppelwippe, ein Befestigungsrahmen, eine Halteplatte (alle gleiche Farbe), das Funkmodul und eine Klebefolie
• Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken
• Funktaster mit Doppelwippe können vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken
• Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden
• Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet
• Dann kann auch die Funktaster-Beleuchtung FTB von hinten an die Halteplatte gerastet werden
• Ab Werk ist die Doppelwippe auf das Funkmodul gerastet
• Soll diese gegen die große Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen
• Danach die große Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen
• Bei dem Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen - mit den Rastungen oben und unten - ankleben
• Danach das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten
• Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen
• Hierzu die Rastungen der Halteplatte nach außen drücken
• Danach die Halteplatte - mit den Rastungen oben und unten - anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten
• Zur Schraubbefestigung empfehlen wir Blech-Senkschrauben 2,9x25mm, DIN 7982 C
• Sowohl mit Düblen 5x25mm als auch auf 55mm-Schalterdosen
• FSR61-230V: 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000 Watt, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar
• Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar
• Stand-by-Verlust nur 0,8 Watt
• Für Einbaumontage
• 45mm lang, 45mm breit, 33mm tief
• Versorgungs- und Steuerspannung örtlich 230V
• Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten
• Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor auch mit einem eventuell davor montierten konventionellen Steuertaster örtlich gesteuert werden
• Ein Glimmlampenstrom ist nicht zugelassen
• Ab der Fertigungswoche 11/14 können verschlüsselte Sensoren eingelernt werden
• Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden
• Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt
• Dieses Funk-Telegramm kann in andere Aktoren, die GFVS-Software und in Universalanzeigen eingelernt werden
• Szenen-Steuerung: Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können mehrere FSR61 zu einer Szene ein- bzw. ausgeschaltet werden
• Mit dem oberen Drehschalter werden in der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster
• Außerdem Funk-Fenster-Türkontakte mit der Funktion Schließer oder Öffner bei geöffnetem Fenster, Funk-Außen-Helligkeitssensoren FAH und Funk-Bewegungsmelder FBH
• Danach wird damit die gewünschte Funktion dieses Stromstoß-

EAN/GTIN: 4010312314937
