Leitungsverlegung Unterputz - Installationszonen und was noch zu beachten ist

Redaktionsteam • 06.11.2024

Der Vorteil der Verlegung von Stromleitungen unter Putz ist offensichtlich: in den Räumlichkeiten ist die Kabelführung später unsichtbar. Die Leitungen können entweder direkt unter dem Putz oder in einem Installationsrohr verlegt werden. Grundsätzlich ist größere Sicherheit bei fester Verlegung mit mechanischem Schutz, also z.B. durch ein entsprechendes Rohr, gewährleistet. Ein weiterer Vorteil beim Verlegen der Mantelleitungen in einem Kabelrohr ist die Möglichkeit, sie später auszutauschen oder zu ergänzen.

Inhaltsverzeichnis

Installationszonen in Wohnräumen nach DIN 18015
Zulässige Schlitztiefen für Kabelkanäle
Von Meißeln bis Fräsen - Kabelkanäle effizient vorbereiten
Falls du einen Winkelschleifre brauchst
Auf der Suche nach einer Mauernutfräse?

Installationszonen in Wohnräumen nach DIN 18015

Aus Sicherheitsgründen dürfen Stromleitungen unter Putz nicht in allen Bereichen einer Wand verlegt werden. Es ist stattdessen eine Verlegung in Installationszonen vorgeschrieben. Das Risiko, eine verputzte Leitung versehentlich anzubohren, soll auf diese Weise minimiert werden. Die Zonen sind durch DIN 18015 definiert und sind für den Wohnungsbau nach DIN 18015-3 vorgegeben.

Grundlegend gilt: Unter Putz dürfen Kabel stets nur senkrecht bzw. lotrecht zum Boden oder waagerecht, also parallel zum Boden, verlegt werden

Bei waagerechter Verlegung gibt die Norm für Wohnräume zwei Korridore von jeweils 30cm als Installationszone vor, die jeweils 15cm Abstand zum Boden bzw. der Decke haben müssen. In Räumen mit Arbeitsflächen vor den Wänden gibt es eine dritte horizontale Zone, die ebenfalls einem Korridor von 30cm entspricht und einen Abstand von 100cm zum Fußboden haben muss.

Bei senkrechter Verlegung sollte ein Abstand von 15cm zu Türen, Fenstern und Rohbauecken eingehalten werden. Eine Verlegung in einem 20cm breiten Korridor, mindestens 10cm von Tür, Fenster oder Rohbauecke, ist gestattet.

Schalter und Steckdosen sollten vorzugsweise innerhalb der oben gennanten Installationszonen verbaut werden. In mittlerer Höhe ist hier ein Abstand von 105cm zum fertigen Fußboden für die obere Steckdose/Schalter vorgegeben. Für Dosen und Schalter in Bodennähe ist ein Abstand von 30cm zum fertigen Fußboden vorgegeben. Ist eine Anbringung außerhalb einer Installationszone vorgesehen, muss sie mittels Stichleitung aus der nächstgelegenen waagerechten Installationszone versorgt werden.

Zulässige Schlitztiefen für Kabelkanäle

Die Dicke der Wand, in der die Stromleitungen unterputz verlegt werden, bestimmt, wie tief die Schlitze für die Leitungen in die Wand gearbeitet werden dürfen.

Für horizontale Verlegung sind die Vorgaben besonders bei tragenden Wänden relativ streng und erlauben sie generell nur in dickeren Wänden. Schlitze bis max 1,25m Länge sind ab einer Wanddicke von 15cm zulässig. Für Schlitze unbegrenzter Länge muss die Wand mindestens eine Stärke von 17cm aufweisen. Soll eine Wand auf beiden Seiten mit Aussparungen für Leitungen versehen werden, so muss sie eine Mindeststärke von 24cm haben.

Tipp: Um ideale Stabilität zu gewährleisten, sollten die Vorgaben zur Schlitztiefe auch bei nicht-tragenden Wänden eingehalten werden.

Schlitze für die vertikale Verlegung von Leitungen unterliegen weniger strengen Vorgaben. Sie sind für tragende Wände zulässig ab einer Wandstärke von 17,5cm bei einer Schlitztiefe von 3cm. Bei stärkeren Wänden können die Schlitze auch tiefer in die Wand gearbeitet werden.

Von Meißeln bis Fräsen - Kabelkanäle effizient vorbereiten

Um die Nuten oder Schlitze für die Kabelführung in die Wand zu bringen, gibt es verschiedene Vorgehensweisen. Sicherlich am aufwendigsten und deshalb nur bedingt zu empfehlen und wenn kein anderes Werkzeug vorhanden ist, ist das Herausschlagen der Nut mit Hammer und Meißel. Besonders wenn mehrere oder längere Kanäle benötigt werden, ist dieses Vorgehen nicht zu empfehlen.

Tipp: Vorausschauend Arbeiten und Stromleitungen direkt in Kabelrohr verlegen. So können Neukabel unkompliziert nachträglich verlegt werden, ohne, dass Stemmarbeiten nötig werden. Der mechanische Schutz durch das Rohr erhöht zusätzlich die Sicherheit.

Wesentlich einfacher geht es mit einem Winkelschleifer. Hierbei muss nicht die gesamte Schlitzbreite ausgefräst werden. Es genügt, mehrere schmalere Schlitze in der richtigen Tiefe zu schneiden. Der verbleibende Mittelteil lässt sich anschließend ohne viel Aufwand herausmeißeln.

Die angenehmste Vorgehensweise bei der Vorbereitung der Kanäle ist das Fräsen mit einer Mauernutfräse. Das speziell für diese Anwendung entwickelte Werkzeug lässt sich nicht nur angenehm und ruhig an der Wand entlang führen. Durch die Einstellbarkeit von Schnitttiefe und Nutbreite wird zuverlässig ein zu hoher Materialabtrag verhindert.

Falls du einen Winkelschleifre brauchst

Makita Winkelschleifer GA9030RF01 230 mm

Art.-Nr. 124108

Lieferung bis Mo., 4. Aug.

234,89 €

inkl. MwSt.

-24 %

Festool Akku-Winkelschleifer AGC 18-125 5,0 EBI-Plus

Art.-Nr. 53674784

Lieferung bis Mi., 23. Juli

UVP 827,92 €

629,00 €

inkl. MwSt.

-24 %

-29 %

Bosch Winkelschleifer GWS 7-125

Art.-Nr. 80107568

Lieferung bis Di., 22. Juli

UVP 86,87 €

61,99 €

inkl. MwSt.

-29 %

STIER Winkelschleifer AG125CD 125 mm

Art.-Nr. 69923883

Lieferung bis Di., 22. Juli

37,98 €

inkl. MwSt.

-22 %

Makita Winkelschleifer 1100 W 125 mm 9565HRZ

Art.-Nr. 93491457

Lieferung bis Di., 22. Juli

UVP 126,14 €

97,98 €

inkl. MwSt.

-22 %

-27 %

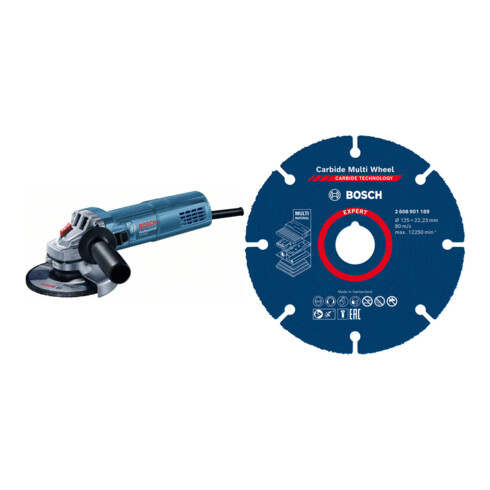

Bosch Winkelschleifer GWS 880

Art.-Nr. 94114555

Lieferung bis Di., 22. Juli

UVP 94,01 €

68,98 €

inkl. MwSt.

-27 %

-32 %

Bosch Akku-Winkelschleifer GWS 18V-7 mit 2 x Akku GBA 18V 4.0Ah in L-BOXX

Art.-Nr. 91025847

Lieferung bis Do., 24. Juli

UVP 454,58 €

309,90 €

inkl. MwSt.

-32 %

Bosch Winkelschleifer GWS 9-125 S mit Aufnahmeflansch

Art.-Nr. 82481389

Lieferung bis Di., 22. Juli

111,00 €

inkl. MwSt.

Günstig im Set

-5 %

Set Metabo Winkelschleifer WEA 26-230 MVT+Bosch 3 Trennscheiben 230 mm

Art.-Nr. b80076628

Lieferung bis Di., 22. Juli

413,46 € Aktuelle Summe der Einzelpreise

392,78 €

inkl. MwSt.

-5 %

Günstig im Set

-3 %

Set Makita: Winkelschleifer DGA511Z 18V Solo +Akku BL1850B 5,0Ah Li-Ion

Art.-Nr. b76078871

Lieferung bis Mo., 4. Aug.

252,98 € Aktuelle Summe der Einzelpreise

245,39 €

inkl. MwSt.

-3 %

Günstig im Set

-5 %

Set DEWALT Winkelschleifer DCG405P3-QW 18V +Bosch 6 Trennscheiben 125 mm

Art.-Nr. b76406556

Lieferung bis Di., 22. Juli

431,55 € Aktuelle Summe der Einzelpreise

409,98 €

inkl. MwSt.

-5 %

Günstig im Set

-5 %

Set DEWALT Winkelschleifer DCG405NT-XJ 18V Solo + Bosch 6 Trennscheiben 125 mm

Art.-Nr. b79159110

Lieferung bis Di., 22. Juli

296,55 € Aktuelle Summe der Einzelpreise

281,74 €

inkl. MwSt.

-5 %

Günstig im Set

-3 %

Set Makita Winkelschleifer DGA517RTJ 18V +Bosch 2 X-LOCK Trennscheiben

Art.-Nr. b75095816

Lieferung bis Di., 22. Juli

461,17 € Aktuelle Summe der Einzelpreise

447,34 €

inkl. MwSt.

-3 %

Günstig im Set

-3 %

Set Makita Winkelschleifer DGA517Z 18V + Bosch 3 X-LOCK Trennscheiben

Art.-Nr. b77848370

Lieferung bis Di., 22. Juli

226,16 € Aktuelle Summe der Einzelpreise

219,39 €

inkl. MwSt.

-3 %

Günstig im Set

-3 %

Set Makita Winkelschleifer DGA513RTJ 18V + Bosch 3 X-LOCK Trennscheiben 125 mm

Art.-Nr. b79945554

Lieferung bis Di., 22. Juli

431,17 € Aktuelle Summe der Einzelpreise

418,24 €

inkl. MwSt.

-3 %

Günstig im Set

-5 %

Set Metabo Flachkopf-Winkelschleifer WEF15-125 + Bosch 5 Trennscheiben 125 mm

Art.-Nr. b80469850

Lieferung bis Di., 22. Juli

372,15 € Aktuelle Summe der Einzelpreise

353,55 €

inkl. MwSt.

-5 %

-28 %

Bosch Winkelschleifer GWS 1400

Art.-Nr. 10022901

Lieferung bis Di., 22. Juli

UVP 165,41 €

119,90 €

inkl. MwSt.

-28 %

Bosch Winkelschleifer GWS 14-125 S

Art.-Nr. 53281414

Lieferung bis Di., 22. Juli

UVP 232,05 €

165,99 €

inkl. MwSt.

-28 %

-26 %

Bosch Winkelschleifer GWX 9-125 S

Art.-Nr. 76066979

Lieferung bis Mo., 11. Aug.

UVP 148,75 €

109,90 €

inkl. MwSt.

-26 %

-14 %

Makita Winkelschleifer GA9050R

Art.-Nr. 115585

Lieferung bis Di., 22. Juli

UVP 145,18 €

124,90 €

inkl. MwSt.

-14 %

-18 %

Makita Winkelschleifer 125mm, 840W 9558NBRZ

Art.-Nr. 90363908

Lieferung bis Di., 22. Juli

UVP 79,73 €

64,99 €

inkl. MwSt.

-18 %

Einhell Winkelschleifer TE-AG 115

Art.-Nr. 99199745

Lieferung bis Di., 22. Juli

39,48 €

inkl. MwSt.

-14 %

Makita Winkelschleifer 125 mm 1.400 W GA5041C01

Art.-Nr. 10032931

Lieferung bis Di., 22. Juli

UVP 272,51 €

234,89 €

inkl. MwSt.

-14 %

-28 %

Bosch Winkelschleifer GWS 17-125 PSB

Art.-Nr. 54882836

Lieferung bis Mo., 11. Aug.

UVP 333,20 €

239,90 €

inkl. MwSt.

-28 %

Bosch Winkelschleifer GWX 14-125

Art.-Nr. 75804831

Lieferung bis Di., 22. Juli

171,00 €

inkl. MwSt.

-12 %

Makita Winkelschleifer GA9040RF01 230 mm

Art.-Nr. 124105

Lieferung bis Di., 22. Juli

UVP 295,12 €

259,90 €

inkl. MwSt.

-12 %

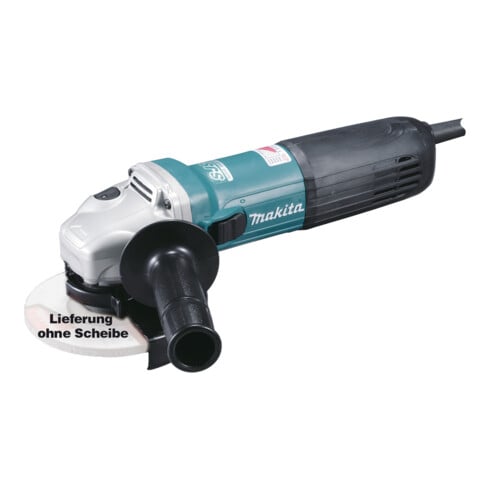

Makita Winkelschleifer 125 mm ohne Superflansch GA5040CZ1

Art.-Nr. 10032986

Lieferung bis Di., 22. Juli

159,90 €

inkl. MwSt.

Makita Winkelschleifer GA9020RFK3 + 2 Diamanttrennscheiben

Art.-Nr. 132104

Lieferung bis Di., 22. Juli

214,90 €

inkl. MwSt.

-13 %

Makita Winkelschleifer 125 mm, 1.100 W ohne Superflansch GA5040RZ1

Art.-Nr. 83297422

Lieferung bis Di., 22. Juli

UVP 143,99 €

124,90 €

inkl. MwSt.

-13 %

-29 %

Bosch Winkelschleifer GWS 19-125 CIST

Art.-Nr. 85481602

Lieferung bis Di., 22. Juli

UVP 339,15 €

239,90 €

inkl. MwSt.

-29 %

Dein Favourit nicht dabei? Finde ihn im Shop

Auf der Suche nach einer Mauernutfräse?

Topseller

-23 %

Eibenstock EMF 150.1 Mauerschlitzfräse

Art.-Nr. 52095728

Lieferung bis Di., 22. Juli

UVP 837,76 €

641,99 €

inkl. MwSt.

-23 %

-30 %

Makita Mauernutfräse SG1251J

Art.-Nr. 10034020

Lieferung bis Mo., 4. Aug.

UVP 570,01 €

399,90 €

inkl. MwSt.

-30 %

Bosch Power Tools Mauernutfräse GNF 35 CA 0601621703

Art.-Nr. 2105335

Lieferung bis Di., 22. Juli

UVP 842,52 €

590,00 €

inkl. MwSt.

-30 %

DEWALT Akku-Mauernutfräse 54V Basisversionersion DCG200NT-XJ

Art.-Nr. 52642729

Lieferung bis Di., 22. Juli

599,00 €

inkl. MwSt.

-38 %

Hikoki Mauernutfräse CM5MA (inkl. 2 Diamant-Trennscheiben)

Art.-Nr. 92003221

Lieferung bis Mo., 11. Aug.

UVP 867,51 €

539,00 €

inkl. MwSt.

-38 %

-15 %

Eibenstock EMF 125.2 Mauerschlitzfräse

Art.-Nr. 97635474

Lieferung bis Di., 22. Juli

UVP 625,94 €

529,00 €

inkl. MwSt.

-15 %

-21 %

Makita Mauernutfräse SG150

Art.-Nr. 943301

Lieferung bis Mo., 4. Aug.

UVP 1.235,22 €

979,00 €

inkl. MwSt.

-21 %

-19 %

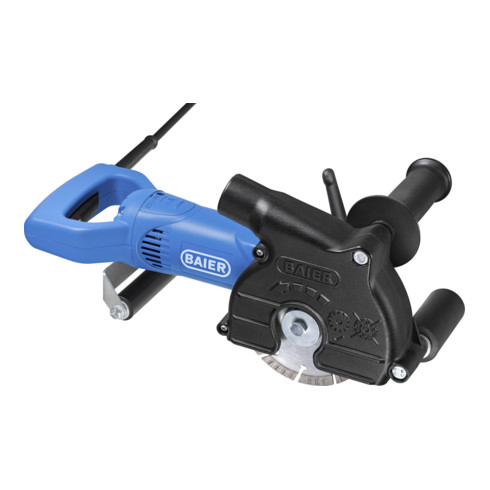

Baier Maschinenfabrik Diamant-Mauernutfräse 1700W BDN 125

Art.-Nr. 55687464

Lieferung bis Do., 24. Juli

UVP 565,25 €

459,90 €

inkl. MwSt.

-19 %

Outlet Deal

-30 %

Makita Mauernutfräse 60mm SG181

Art.-Nr. 64074954

Lieferung bis Di., 22. Juli

UVP 1.479,17 €

1.042,59 €

inkl. MwSt.

-30 %

Mafell Multifräse MF 26 cc GF-MAX im T-MAX

Art.-Nr. 90642889

Lieferung bis Mo., 11. Aug.

2.009,91 €

inkl. MwSt.

Outlet Deal

Metabo Mauernutfräse MFE 40 + Allessauger ASR 35 L ACP Set + 2 Diamant-Trennscheiben Classic UC; Kunststoffkoffer

Art.-Nr. 61757800

Lieferung bis Di., 22. Juli

1.536,37 €

inkl. MwSt.

ITW Spit Diamant-Schlitzfräse SPIT D60 m.1 SET 811223

Art.-Nr. 70008239

Lieferung bis Do., 24. Juli

979,00 €

inkl. MwSt.

-13 %

Baier Diamantfräse BDN 453 im Kunststoff-Transportkoffer mit 2 Diamantscheiben Gold II

Art.-Nr. 56950493

Lieferung bis Di., 22. Juli

UVP 917,49 €

799,00 €

inkl. MwSt.

-13 %

-33 %

Eibenstock EMF 180.2 Mauerschlitzfräse

Art.-Nr. 97989602

Lieferung bis Mo., 4. Aug.

UVP 1.198,33 €

799,00 €

inkl. MwSt.

-33 %

-16 %

Metabo Set Mauernutfräse MFE 40 + Allessauger ASR 35 M ACP mit 20 mm Diamantfrässcheibe 2 UP und 2 Diamant-Trennscheiben Classic UC; Kunststoffkoffer

Art.-Nr. 61823337

Lieferung bis Fr., 25. Juli

UVP 1.792,14 €

1.499,00 €

inkl. MwSt.

-16 %

ITW Spit Schlitzfräse SPIT D90 m.1 SET 811242

Art.-Nr. 70073776

Lieferung bis Do., 24. Juli

1.199,00 €

inkl. MwSt.

-44 %

Baier Diamantfräse BDN 463/4 im Kuststoff-Transportkasten mit 4 Diamantscheiben Gold II

Art.-Nr. 94022131

Lieferung bis Di., 22. Juli

UVP 1.361,36 €

759,99 €

inkl. MwSt.

-44 %

-27 %

Roll Fugenfräse Easy 5000

Art.-Nr. 83729380

Lieferung bis Mo., 11. Aug.

UVP 1.316,63 €

959,00 €

inkl. MwSt.

-27 %

-32 %

Baier Diamantfräse BDN 466/6 im Kunststoff-Transportkoffer mit 6 Diamantscheiben Gold II

Art.-Nr. 93956594

Lieferung bis Di., 22. Juli

UVP 1.625,54 €

1.099,00 €

inkl. MwSt.

-32 %

-21 %

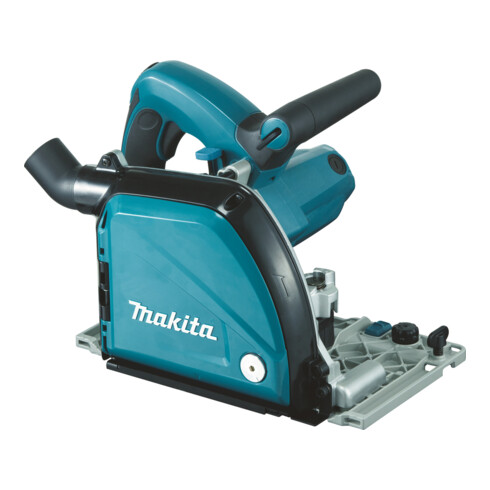

Makita Plattenfräse CA5000XJ 1300W

Art.-Nr. 82358784

Lieferung bis Di., 22. Juli

UVP 730,66 €

579,99 €

inkl. MwSt.

-21 %

Mafell Zapfenfräse ZAF 250 Vario

Art.-Nr. 99686995

Lieferung bis Mo., 11. Aug.

30.938,81 €

inkl. MwSt.

Mafell Fugenfräse KFU 1000 E

Art.-Nr. 91494870

Lieferung bis Mo., 11. Aug.

2.709,63 €

inkl. MwSt.

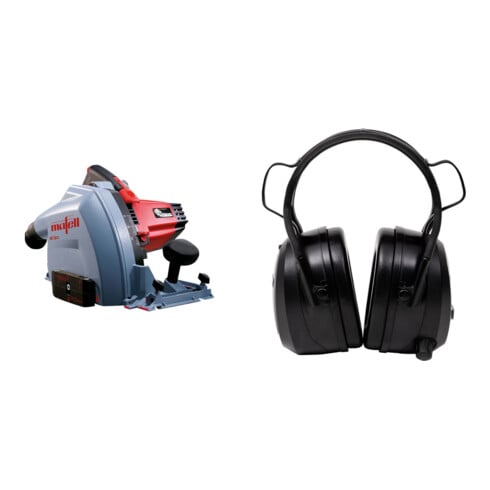

Mafell Multifräse MF 26 cc AF-MAX im T-MAX

Art.-Nr. 90118593

Lieferung bis Mo., 11. Aug.

2.009,91 €

inkl. MwSt.

fischer Mauernutclip 38x60x4mm/60mm FWSC 30 - 55

Art.-Nr. 76685895

Lieferung bis Di., 22. Juli

10,79 €

inkl. MwSt. (50 Stk. / VPE)

-15 %

Metabo Saugschlauch, Ø 35 mm, Länge 4 m, mit Bajonettbefestigung für Mauernutfräse MFE 30, MFX 65

Art.-Nr. 10007782

Lieferung bis Mo., 11. Aug.

UVP 111,86 €

94,99 €

inkl. MwSt.

-15 %

-11 %

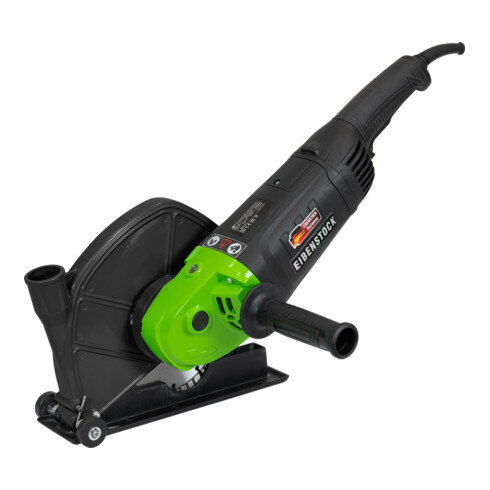

Eibenstock Trennsystem ETR 230.1

Art.-Nr. 59858516

Lieferung bis Mo., 11. Aug.

UVP 473,62 €

419,90 €

inkl. MwSt.

-11 %

Topseller

-12 %

Eibenstock ETR 400.1 P Trocken-Nass-Trennsystem

Art.-Nr. 72017477

Lieferung bis Di., 22. Juli

UVP 1.700,51 €

1.499,00 €

inkl. MwSt.

-12 %

Cimco Diamanttrennscheibe D=125mm 208710

Art.-Nr. 86529688

Lieferung bis Do., 24. Juli

36,49 €

inkl. MwSt.

Cimco Diamanttrennscheibe D=230mm 208706

Art.-Nr. 86398614

Lieferung bis Do., 24. Juli

32,99 €

inkl. MwSt.

-22 %

Festool Absaugmobil CLEANTEC CTL 26 EI AC-RENOFIX

Art.-Nr. 99831355

Lieferung bis Mi., 23. Juli

UVP 1.023,32 €

799,00 €

inkl. MwSt.

-22 %

Noch mehr Mauernutfräsen

Zurück zur Ratgeber Übersicht

Leitungsverlegung Unterputz - Installationszonen und was noch zu beachten ist

Installationszonen in Wohnräumen nach DIN 18015

Zulässige Schlitztiefen für Kabelkanäle

Von Meißeln bis Fräsen - Kabelkanäle effizient vorbereiten

Falls du einen Winkelschleifre brauchst

Art.-Nr. 124108

Art.-Nr. 53674784

Art.-Nr. 80107568

Art.-Nr. 69923883

Art.-Nr. 93491457

Art.-Nr. 94114555

Art.-Nr. 91025847

Art.-Nr. 82481389

Art.-Nr. b80076628

Art.-Nr. b76078871

Art.-Nr. b76406556

Art.-Nr. b79159110

Art.-Nr. b75095816

Art.-Nr. b77848370

Art.-Nr. b79945554

Art.-Nr. b80469850

Art.-Nr. 10022901

Art.-Nr. 53281414

Art.-Nr. 76066979

Art.-Nr. 115585

Art.-Nr. 90363908

Art.-Nr. 99199745

Art.-Nr. 10032931

Art.-Nr. 54882836

Art.-Nr. 75804831

Art.-Nr. 124105

Art.-Nr. 10032986

Art.-Nr. 132104

Art.-Nr. 83297422

Art.-Nr. 85481602

Auf der Suche nach einer Mauernutfräse?

Art.-Nr. 52095728

Art.-Nr. 10034020

Art.-Nr. 2105335

Art.-Nr. 52642729

Art.-Nr. 92003221

Art.-Nr. 97635474

Art.-Nr. 943301

Art.-Nr. 55687464

Art.-Nr. 64074954

Art.-Nr. 90642889

Art.-Nr. 61757800

Art.-Nr. 70008239

Art.-Nr. 56950493

Art.-Nr. 97989602

Art.-Nr. 61823337

Art.-Nr. 70073776

Art.-Nr. 94022131

Art.-Nr. 83729380

Art.-Nr. 93956594

Art.-Nr. 82358784

Art.-Nr. 99686995

Art.-Nr. 91494870

Art.-Nr. 90118593

Art.-Nr. 76685895

Art.-Nr. 10007782

Art.-Nr. 59858516

Art.-Nr. 72017477

Art.-Nr. 86529688

Art.-Nr. 86398614

Art.-Nr. 99831355

Artikel die dir auch gefallen können

Oberfräsen: Alles zum Werkstatt-Allrounder

Arbeiten mit der Flachdübelfräse

Winkelschleifer-Ratgeber
