Crimpzangen im Detail: Auswahl, Anwendung und Wartung für präzise Verbindungen

Grundsätzlich erfüllt eine Crimpzange den Zweck, die Adern eines Kabels unter anderem mit Steckern, Aderendhülsen oder Kabelschuhen formschlüssig zu verbinden. Nachdem du hierfür das Kabelende in Hülsen oder Steckkontakte eingeführt hast, kannst du mit der Zange die Crimphülsen zusammenpressen. Durch diese Verformung entsteht mit geeigneten Crimpzangen eine sichere Verbindung.

Die Zangen verfügen über Crimpbacken mit variantenreichen Größen und Formen, die immer zum Stecker oder der Hülse passen müssen. Mit vielen Crimpzangen hast du die Möglichkeit, verschiedene Wechselbacken als Einsätze auszutauschen. Wenn du umfangreiche Sets mit austauschbaren Crimpbacken verwendest, musst du nicht für jede Hülsenform eine separate Zange kaufen. Die einzelnen Einsätze lassen sich damit meistens sehr leicht wechseln. Du brauchst währenddessen im Normalfall kein zusätzliches Werkzeug. Es gibt Modelle mit einem hilfreichen Wechselmagazin, in dem du die verschiedenen Wechseleinsätze der Zange unterbringst.

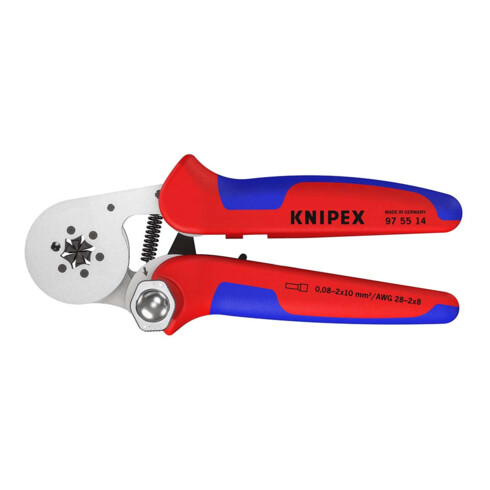

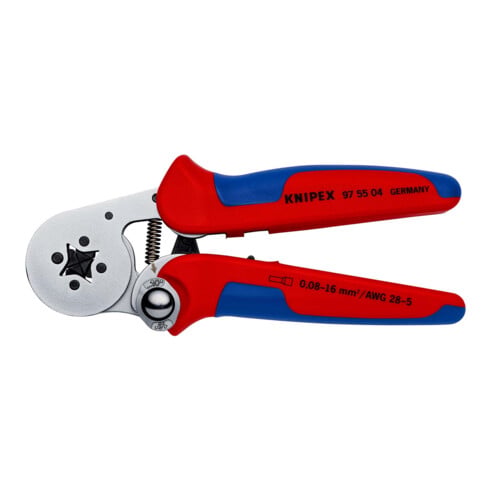

Du findest selbsteinstellende Modelle, mit denen sich die Backengröße flexibel verändern lässt. Diese Produktvarianten stellst du unkompliziert ein, sobald du das Werkzeug über die Hülsen geschoben hast. Daraufhin lässt sich die Größe der Crimpbacken verkleinern, bis die Zange exakt und fest auf der Crimphülse sitzt.

Es gibt variantenreiche Stecker- und Hülsenformen, für die du jeweils eine Crimpzange mit individuell angepassten Crimpbacken benötigst. Typische Beispiele sind Solarkabel und Solarstecker im MC4-Format sowie Netzwerkkabel mit dem RJ45-Steckertyp. Du kannst für derartige Stecker mit sehr unterschiedlichen Formen nicht eine einzelne Crimpzange mit demselben Einsatz verwenden. Die Backen einer Zange für den MC4-Steckertyp sind speziell geformt, um die runde Steckerform passgenau aufzunehmen. Stattdessen brauchst du für RJ45-Stecker flache Crimpbacken, die beim Crimp-Verfahren mit der rechteckigen Form harmonieren.

Mit vielseitigen Flachsteckern oder Kfz-Steckern bist du genauso auf eine Crimpzange mit speziellen Backenformen angewiesen. Auch die Größe der Stecker ist sehr unterschiedlich und muss entweder zur festen Backengröße passen oder im möglichen Einstellungsbereich eines selbsteinstellenden Modells liegen. Es wäre keine sinnvolle Option, Crimpbacken trotz leicht abweichenden Formen für mehrere Steckertypen zu verwenden. Denn maximale Präzision ist entscheidend, während du mit Crimpzangen eine sichere und vollkommen formschlüssige Verbindung erzeugen willst. Somit bleiben beispielsweise spätere Stromausfälle oder Störungen in Netzwerkverbindungen vermeidbar.

Wer die falsche Crimpzange mit unpassenden Backen verwendet, verursacht damit oft erhebliche Schwierigkeiten. Wegen dieses Fehlers kommt es manchmal zu Verbindungsproblemen oder einem Totalausfall. Beschädigungen am Kabel können ebenfalls auftreten, sobald Handwerker*innen falsche Zangen benutzen. Falls ein Stecker mit abweichenden Crimpbacken nicht vollkommen sicher befestigt wurde, löst sich eine Verbindung manchmal im Verlauf der Zeit. Hierdurch sind im Extremfall sogar Sicherheitsprobleme mit Gefahren für die Ausstattung und die Menschen in der Umgebung denkbar. Darum solltest du unbedingt eine Krimpzange mit exakt passenden Backen verwenden, wenn du die Elemente sicher sowie ordnungsgemäß verbinden willst.

Während du unisolierte oder isolierte Kabelschuhe mit Drähten verbinden möchtest, sind beim Kauf einer Zange jeweils verschiedene Anforderungen entscheidend. Denn die Formen der beiden Varianten unterscheiden sich teilweise erheblich. Sobald du mit einer Crimpzange Aderendhülsen oder Kabelverbinder an Kabeldrähte formschlüssig anschließen willst, sind die Unterschiede zwischen unisolierten und isolierten Varianten genauso beachtenswert. Eine bestehende Isolierung darfst du mit den Crimpbacken der Zangen auf keinen Fall beschädigen. Dementsprechend ist es besonders wichtig, dass die Backenformen des Werkzeugs exakt zur Hülse passen.

Isolierte Kabelschuhe

Vor der Anwendung einer Crimpzange solltest du berücksichtigen, dass Isolierungen die Form eines Kabelschuhs entscheidend verändern können. Neben Metall enthält diese Variante eine Isolierschicht, die in der Regel aus Kunststoff besteht. Wegen der Schicht sind isolierte Kabelschuhe eher größer als unisolierte Alternativen. Nebenbei unterscheidet sich die Form mit der Isolierschicht oft von den reinen Metallvarianten. Kabelschuhe mit Isolierungen musst du in zahlreichen Fällen mit einer passenden Crimpzange für eine halbkreisförmige oder ovale Form umschließen.

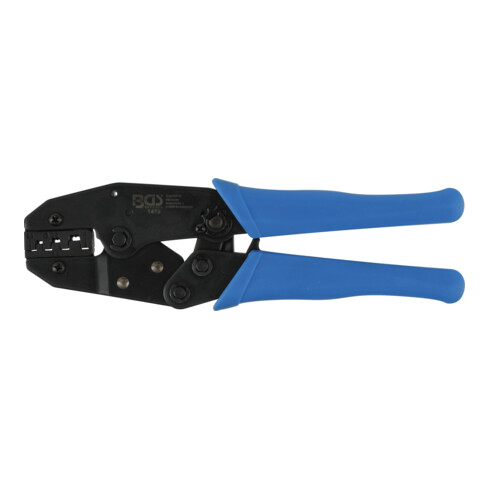

Unisolierte Kabelschuhe

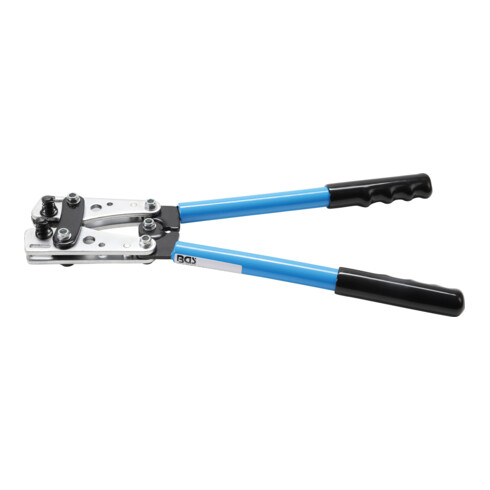

Bei unisolierten Varianten sind wiederum häufig eckige Crimpbacken notwendig. Neben rechteckigen Backen an der Crimpzange sind für viele Kabelschuhe ohne Isolierung sechskantige Crimpformen gefragt. Es gibt aber auch unisolierte Steckverbinder, für die du Werkzeug mit der Dorn-Form oder W-Form benötigst.

Wenn du Rohrkabelschuhe verwendest und dafür die richtige Crimpzange suchst, ist wiederum nicht selten eine zylindrische Crimpform die richtige Wahl. Wegen der Vielfalt der Kabelschuh-Formen ist es äußerst wichtig, dass du darauf vor dem Kauf einer Zange im Detail achtest.

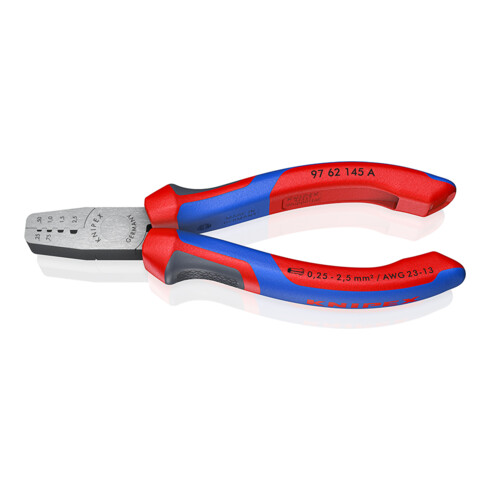

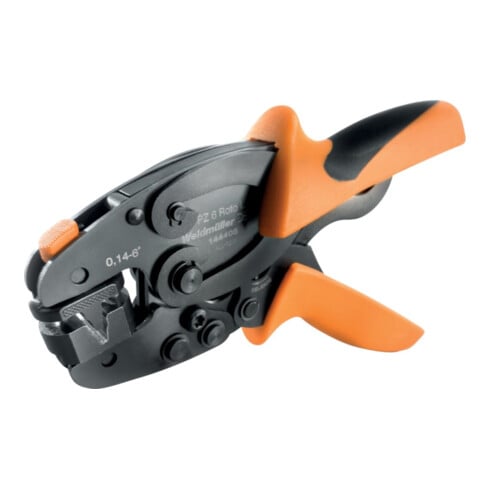

Einzeladerendhülsen

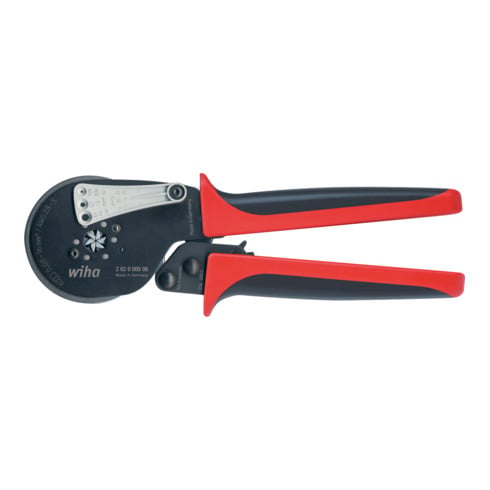

Für viele Einzeladerendhülsen eignet sich eine Crimpzange mit Sechskant-Crimpbacken. Solange die Form und die Größe im identischen Bereich liegen, kannst du dieselbe Zange wie für bestimmte Kabelschuhe und Kabelverbinder nutzen. Wegen der variantenreichen Normen bleibt es aber wichtig, dass du immer auf die Kompatibilität achtest. Es gibt Aderendhülsen, mit denen du auf die Vierkant- oder Trapez-Crimpform setzen solltest. Ein weiteres Entscheidungskriterium vor dem Kauf einer Crimpzange sind die Querschnitte, die sich bei kleinen und großen Einzeladerendhülsen über einen sehr weiten Bereich erstrecken. Verbreitet sind Aderendhülsen mit Querschnittwerten zwischen 0,14 und 50 Quadratmillimetern.

Twin-Aderendhülsen

Während selbsteinstellende Crimpzangen für kleine Querschnitte mit zahlreichen Einzeladerendhülsen zurechtkommen, stellen Twin-Aderendhülsen dein Werkzeug sprichwörtlich vor größere Herausforderungen. Weil diese Zwillingsaderendhülsen zwei Kabel miteinander verbinden, verdoppelt sich sozusagen der Gesamtquerschnitt. Dementsprechend genügt auch bei selbsteinstellenden Crimpzangen für kleine Einzeladerendhülsen der Querschnittbereich häufig nicht für die Doppel-Aderendhülsen. Daher brauchst du eine Zange mit überdurchschnittlichen Größeneinstellungen, sobald du Kabel mit den Twin-Varianten formschlüssig verbinden willst. Eine geeignete Crimpzange für die Zwillingsaderendhülsen ist dazu in der Lage, mit separaten Drähten in der Hülse eine zuverlässige Verbindung herzustellen.

Die Farben der Kunststoffkomponenten an isolierten Aderendhülsen können dir eine Orientierungshilfe bieten, während du passende Zangen suchst. Farbcodetabellen legen fest, welchen exakten Querschnitt eine Hülsenfarbe repräsentiert. Du solltest allerdings beachten, dass es in Deutschland und anderen Ländern unterschiedliche Farbcodes sowie variantenreiche Normen gibt. Darum solltest du im Zweifelsfall im Detail überprüfen, auf welche Farbcodeliste sich die Farbe einer Aderendhülse bezieht.

An manchen Crimpzangen symbolisieren Farben ebenfalls den Querschnitt, für den sich das Werkzeug eignet. Darunter befinden sich auch Modelle mit verschiedenen Crimpzonen. An jeder Zone der Crimpzange zeigt dann die Farbe an, für welchen Querschnitt der jeweilige Bereich geeignet ist. Natürlich musst du bei den Crimpzangen genauso wie mit den Aderendhülsen prüfen, ob sich der Farbcode an der deutschen Farbcodeliste oder Alternativen orientiert.

Sogar wenn du eine Zange mit passenden Crimpbacken für formschlüssige Verbindungen mit einem Kabel angewendet hast, musst du insbesondere nach dem erstmaligen Einsatz des neuen Werkzeugs die Ergebnisse unbedingt überprüfen. Auch weil sich Materialfehler sowie ein menschliches Missgeschick nie ausschließen lassen, solltest du ausnahmslos eine detaillierte Sichtprüfung durchführen. Das gilt ganz besonders, falls du mit einer Crimpzange eine Isolationsfixierung angefertigt hast. Denn es ist äußerst wichtig, dass die Kabelisolierung nicht beschädigt wird und somit die Spannungsfestigkeit ungefährdet bleibt.

Minimale Druckstellen sind im Bereich der Isolationsfixierung nach der Anwendung einer Crimpzange zumeist eine normale Folge des Crimp-Vorgangs und somit kein Grund zur Besorgnis. Wenn du Brüche, Risse oder sonstige Schäden an der Isolationsfixierung erkennst, ist die Verbindung aber definitiv nicht einsatzfähig. Dasselbe gilt, sobald die Crimpverbindung nicht vollkommen fest ist und locker wirkt. Es ist auch wichtig, dass Kabel nie zu kurz oder zu lang abisoliert werden. Alle Einzeladern müssen durch die Crimphülse umschlossen sein und unbeschädigt bleiben.

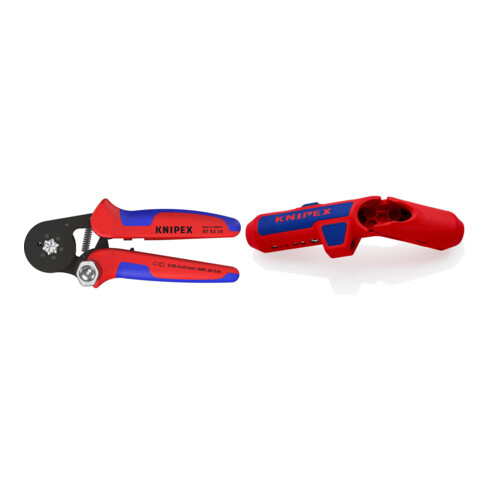

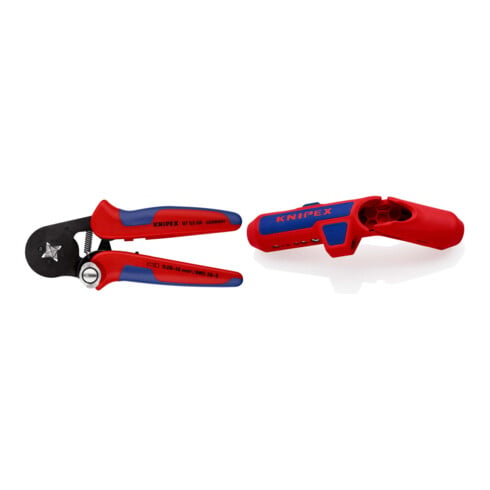

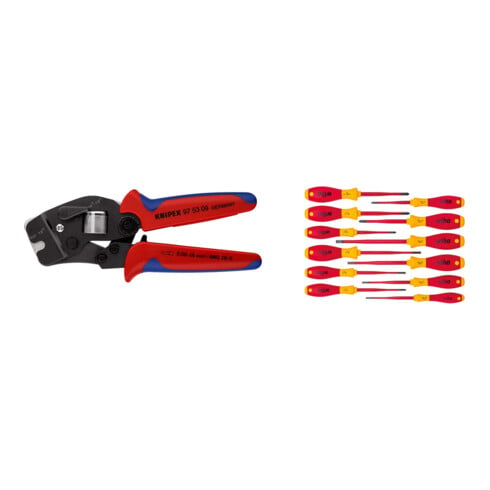

Du profitierst von umfangreichen Sets, die beispielsweise neben Crimpzangen Aderendhülsen enthalten. Denn Hersteller stimmen solche Crimp-Sets in der Regel ideal aufeinander ab. Mit Sets benötigst du für die richtigen Kaufentscheidungen weniger Zeit, weil du Crimpzangen und Hülsen nicht separat kaufst. Es bleibt dir somit erspart, die Kompatibilität der Zangen mit Aderendhülsen, Kabelschuhen sowie Kabelverbindern oder sonstigen Teilen selbst abzuklären. Denn wenn die Hülsen bereits im Set mit der Crimpzange enthalten sind, passt das Werkzeug im Normalfall zuverlässig zu den Hülsen.

Durch die Überprüfung der verschiedenen Farbcodelisten und Normen verlierst du mit einem gut abgestimmten Crimp-Set ebenfalls keine Zeit. Du darfst dich üblicherweise darauf verlassen, dass die Farbcodes der Aderendhülsen oder Kabelschuhe exakt mit Farbmarkierungen einer Crimpzange aus demselben Set zusammenpassen. Die individuelle Überprüfung der Hülsenformen bleibt dir mit derartigen Angeboten genauso erspart. Für die speziellen Formen der Aderendhülsen, Kabelverbinder und Kabelschuhe eines Sets sind auch passende Crimpzonen an der Crimpzange oder wechselbare Einsätze enthalten.

Ein ergonomisch geformter Griff der Crimpzange kann die Anwendung für dich erheblich vereinfachen. Verschiedene Modelle liegen mit dem individuellen Aufbau sehr unterschiedlich in deiner Hand. Es ist wichtig, dass eine Crimpzange sich gut anfühlt und mit geringem Kraftaufwand leichtgängig benutzen lässt. Hierdurch fällt es dir leichter, mit der Zange präzise, hochwertige und sichere Ergebnisse zu erzielen. Darum lohnt es sich, eine Crimpzange mit hoher Qualität auszuwählen.
