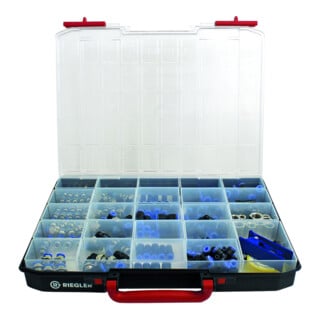

Riegler Sortimentsbox Schnellsteckverbindungen »Blaue Serie«
UVP 427,37 €
Dieser Artikel ist aktuell nicht lieferbar.
Es ist ein neueres Modell vorhanden:

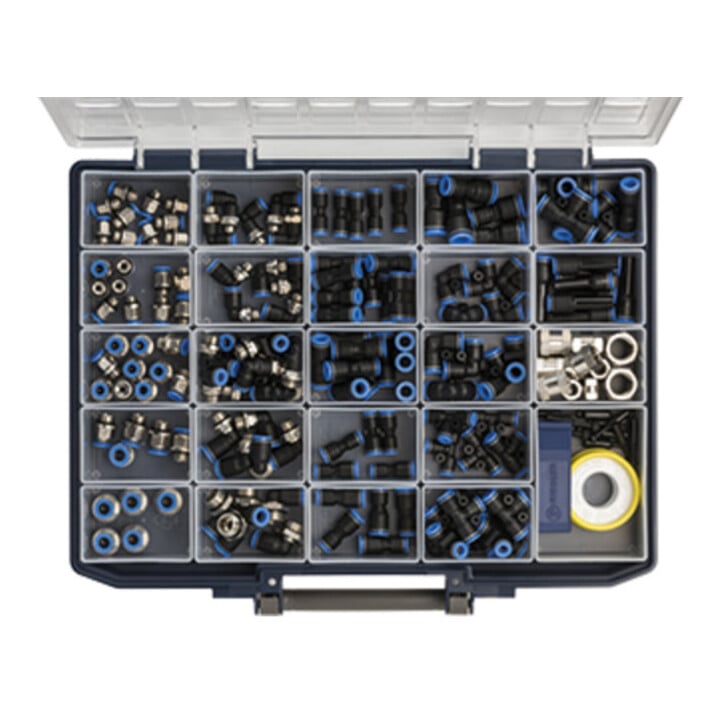

Riegler Sortimentsbox Schnellsteckverbindungen »Blaue Serie«
152,99 €
inkl. MwSt.
Hersteller & Informationen
- Sortimentsbox Schnellsteckverbindungen »Blaue Serie«
- Handliche, robuste und qualitativ hochwertige Kunststoff-Sortimentsbox mit den gängigsten Teilen unserer Schnellsteckverbindungen »Blaue Serie«
- Insgesamt 31 verschiedene Sorten von Kleinteilen sind in 24 Kunststoffboxen übersichtlich präsentiert
- Die Einsätze können herausgenommen und in der Box selbst individuell platziert werden
- Alle Einsätze sind mit den Artikelnummern der beinhalteten Teile beschriftet
Kunden interessiert auch
Produktbeschreibung
Technische Daten
Dokumente und Downloads
Produktbewertungen
Fragen & Antworten zum Produkt
Anwendungsbereiche
- Bestimmungsgemäße Verbindung und Montage von Druckluftschläuchen aus PA (Polyamid) und PU (Polyurethan).
- Einsatz in pneumatischen Anlagen zur Verbindung von Leitungen mit Aktuatoren und Ventilen.
- Geeignet für den Einsatz mit metrischen Gewinden, G-Gewinden (nach ISO 228-1) und R-Gewinden (nach EN 10226-1 und ISO 7/1).
- Ermöglicht schnelles, werkzeugloses Einstecken und sicheres Halten von Schläuchen.
Häufig gestellte Fragen
Wie montiere ich den Schlauch richtig in der Schnellsteckverbindung?
Schneiden Sie den Schlauch gerade ab, entfernen Sie eventuelle Grate und stecken Sie das Schlauchende vollständig durch die Befestigungsklammern und Dichtungen bis zum Anschlag in die Verbindung ein. Prüfen Sie den festen Sitz durch ein kurzes Ziehen.
Wie löse ich die Steckverbindung wieder?
Stellen Sie zuerst sicher, dass die Leitung drucklos ist. Drücken Sie dann den Lösering auf beiden Seiten gleich fest und tief genug herunter und ziehen Sie den Schlauch mit einer leichten Drehbewegung heraus.
Welche Schläuche sind mit der 'Blauen Serie' kompatibel?
Die 'Blaue Serie' ist für PA- und PU-Schläuche mit Außendurchmessern von 3, 4, 6, 8, 10, 12, 14 und 16 mm ausgelegt.
Muss ich das Schlauchende nach der Demontage neu zuschneiden?
Ja, vor einer erneuten Montage sollten Sie das Schlauchende wieder gerade abschneiden, um die Steck- und Lösbarkeit nicht zu erschweren und Undichtigkeiten zu vermeiden.
Können die Verschraubungen mehrfach verwendet werden?
Ja, Verschraubungen mit metrischem Gewinde oder G-Gewinde sind durch austauschbare Dichtringe mehrmals wiederverwendbar. R-Gewinde können bis zu fünf Mal wiederverwendet werden.
Was kann ich tun, wenn sich der Schlauch nur schwer lösen lässt?
Verwenden Sie ein spezielles Lösewerkzeug (z.B. RIEGLER-Lösewerkzeug Art. 108853), um den Lösering gleichmäßig und tief genug herunterzudrücken, ohne den Schlauch zu zerkratzen.
Sicherheitshinweise
- Verwenden Sie Steckverbindungen niemals an Anlagen zur Sicherung bzw. Erhaltung von Menschenleben.
- Stellen Sie vor der Demontage des Schlauches zwingend sicher, dass die Schlauchleitung vollständig drucklos ist.
- Vermeiden Sie Vibrationen sowie Torsions- oder Zugkräfte an den Steckanschlüssen, um Leckagen zu verhindern.
- Verwenden Sie bei Schwenkbewegungen des Schlauches spezielle Drehverschraubungen.
- Verlegen Sie die Druckluftschläuche stets so, dass diese nicht zu einer Stolpergefahr werden.
- Führen Sie nach der Montage (speziell bei Verwendung mit Flüssigkeiten) eine Dichtigkeitsprüfung durch, um Montagefehler auszuschließen.
- Lassen Sie die Schnellsteckverbindungen bis zur Montage zum Schutz vor Beschädigungen, Feuchtigkeit und Staub in der Originalverpackung.
