Sicherheitskupplungen für maximale Arbeitssicherheit in der Drucklufttechnik
In deinem professionellen Arbeitsalltag mit Druckluftwerkzeugen steht Sicherheit an erster Stelle. Sicherheitskupplungen sind hierbei ein unverzichtbarer Bestandteil, um Risiken zu minimieren und einen reibungslosen Betriebsablauf zu gewährleisten. Im Gegensatz zu herkömmlichen Schnellverschlusskupplungen sind sie speziell dafür konzipiert, den gefährlichen Peitschenhiebeffekt beim Entkuppeln von unter Druck stehenden Schläuchen zu verhindern. Dies schützt nicht nur dich und deine Kollegen vor Verletzungen, sondern auch empfindliche Oberflächen und Werkstücke in der Umgebung.
Bei Contorion findest du eine breite Auswahl an hochwertigen Sicherheitskupplungen von führenden Herstellern wie Riegler, HAZET und Schneider. Diese Komponenten sind für den anspruchsvollen Dauereinsatz in Werkstatt und Industrie ausgelegt und garantieren eine zuverlässige sowie sichere Verbindung in deinem Druckluftsystem.
Das Funktionsprinzip: Schutz vor dem Peitschenhiebeffekt
Der entscheidende Vorteil von Sicherheitskupplungen liegt in ihrem zweistufigen Entkupplungsvorgang. Dieser Mechanismus ist so konstruiert, dass die Verbindung nicht abrupt getrennt wird. Im ersten Schritt wird die Kupplung entlüftet, während der Stecknippel noch sicher in der Kupplungsdose verankert ist. Die restliche Druckluft kann kontrolliert aus dem Schlauch entweichen. Erst im zweiten Schritt, nachdem der Schlauch drucklos ist, lässt sich der Stecker vollständig und ohne Kraftaufwand lösen. Dieser Prozess eliminiert den Peitschenhiebeffekt, bei dem ein unter Druck stehender Schlauch unkontrolliert umherschlägt.

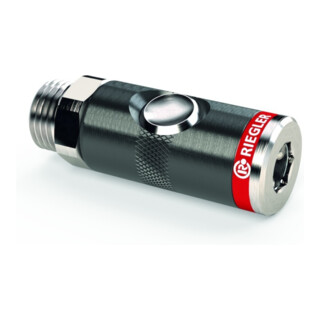

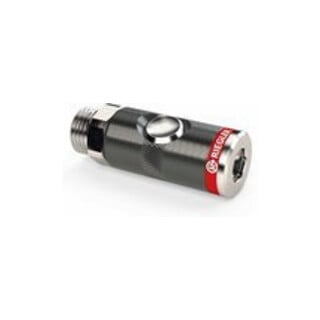

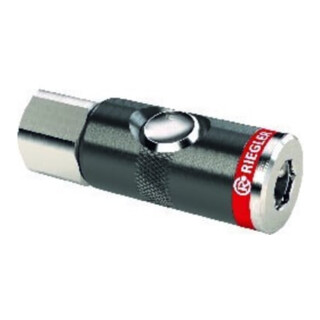

Modelle wie die Riegler Druckknopf-Sicherheitskupplung machen diesen Vorgang besonders einfach und intuitiv. Ein einfacher Knopfdruck leitet die Entlüftung ein und bereitet die sichere Trennung vor. Diese durchdachte Konstruktion erfüllt die Sicherheitsanforderungen nach ISO 4414 und sorgt für ein Höchstmaß an Arbeitsschutz.
Materialien und Anschlussarten für jeden Anwendungsbereich
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit und Zuverlässigkeit deiner Druckluftverbindungen. Die meisten Sicherheitskupplungen in unserem Sortiment bestehen aus robusten Materialien, die für den professionellen Einsatz optimiert sind:

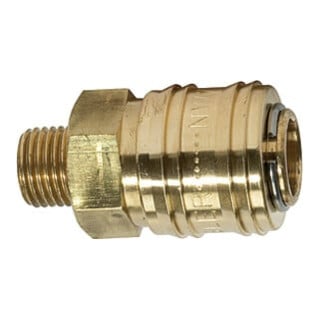

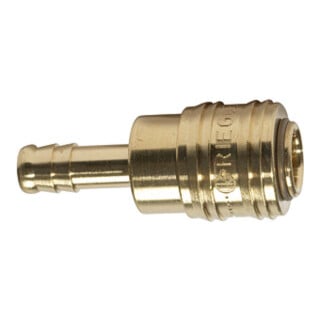

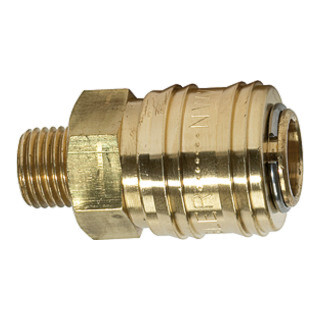

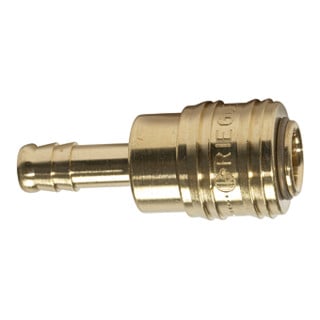

- Messing (vernickelt oder blank): Ein bewährter Standard für allgemeine Anwendungen in Werkstätten. Es bietet eine gute Korrosionsbeständigkeit und hohe Stabilität. Produkte wie die Riegler Schnellverschlusskupplung der Serie »connect line« sind hierfür ein gutes Beispiel.
- Edelstahl: Ideal für Bereiche mit hohen hygienischen Anforderungen (z. B. Lebensmittelindustrie) oder beim Kontakt mit aggressiven Medien. Edelstahlkupplungen bieten maximalen Schutz vor Korrosion.
- Verzinkter Stahl: Eine kostengünstige und dennoch widerstandsfähige Option für viele Standardanwendungen, die eine hohe mechanische Belastbarkeit erfordert.
Zusätzlich zum Material musst du den passenden Anschluss für dein System wählen. Gängige Varianten sind Außengewinde (AG), Innengewinde (IG) oder Schlauchtüllen für die direkte Montage am Schlauch. Achte dabei auf die korrekte Gewindegröße (z. B. G1/4 oder G1/2) und die passende Nennweite (NW), um einen optimalen Luftdurchfluss zu gewährleisten.
| Produkt | Nennweite (NW) | Anschluss | Material | Besonderheit |
|---|---|---|---|---|

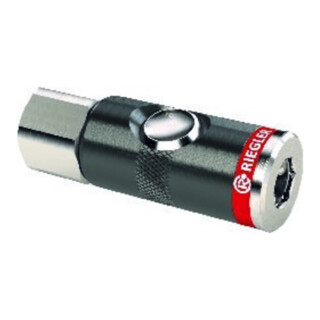

| Riegler Druckknopf-Sicherheitskupplung RIEGLER NW 7,4, G1/4IG | 7,4 mm | G 1/4 Innengewinde | Stahl verzinkt / Messing vernickelt | Einfache Einhandbedienung per Druckknopf |
| HAZET Sicherheits-Kupplung 9000-061 | 7,2 mm | G 1/4 Außengewinde | Messing | Hoher Luftdurchsatz von 1.100 l/min |
| Aerotec EASY SAVE PRO Sicherheitskupplung AG | 7,2 mm | G 1/2 Außengewinde | Stahl / Messing | Erfüllt ISO 4414, für hohe Drücke geeignet |
| Schneider Schnellkupplungen mit Außengewinde SK-NW5,5-ISO-G | 5,5 mm | G 1/4 Außengewinde | Messing | Kompakte Bauform für kleinere Werkzeuge |
Häufig gestellte Fragen (FAQ)
Warum sollte ich unbedingt Sicherheitskupplungen verwenden?
Die Verwendung von Sicherheitskupplungen ist eine wesentliche Maßnahme zur Unfallverhütung. Der gefährliche Peitschenhiebeffekt, der beim Trennen von unter Druck stehenden Schläuchen entsteht, kann schwere Verletzungen und Sachschäden verursachen. Die zweistufige Entriegelung dieser speziellen Kupplungen verhindert dies zuverlässig und ist in vielen professionellen Umgebungen gemäß ISO 4414 vorgeschrieben.

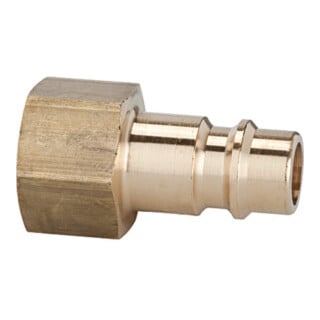

Sind diese Kupplungen mit meinen vorhandenen Stecknippeln kompatibel?
Ja, in der Regel sind Sicherheitskupplungen mit dem europäischen Standardprofil (Nennweite 7,2 mm oder vergleichbar) abwärtskompatibel. Das bedeutet, du kannst deine bestehenden Standard-Stecknippel weiterhin verwenden und musst nur die Kupplungsdosen austauschen, um die Sicherheit deines Systems zu erhöhen. Prüfe jedoch immer die Herstellerangaben zur Kompatibilität der jeweiligen Nennweite.
Was bedeutet die Angabe der Nennweite (NW)?
Die Nennweite (NW) bezeichnet den inneren Nenndurchmesser der Kupplung und ist entscheidend für den Luftdurchfluss. Eine zu kleine Nennweite kann die Leistung deines Druckluftwerkzeugs beeinträchtigen. Die gängigste Größe für Werkstattanwendungen ist NW 7,2. Für kleinere Werkzeuge kann NW 5,5 ausreichen, während sehr leistungsstarke Verbraucher größere Nennweiten erfordern können.
Gibt es einen Unterschied in der Handhabung zu normalen Kupplungen?
Die Handhabung ist sehr ähnlich und intuitiv. Anstatt die Hülse einfach zurückzuziehen, drückst du sie bei den meisten Modellen einmal, um den Entlüftungsvorgang zu starten. Nach einem kurzen Zischen, das das Entweichen der Luft signalisiert, drückst oder ziehst du ein zweites Mal, um den Nippel zu lösen. Modelle mit Druckknopf, wie die von Riegler, vereinfachen diesen Prozess noch weiter.
