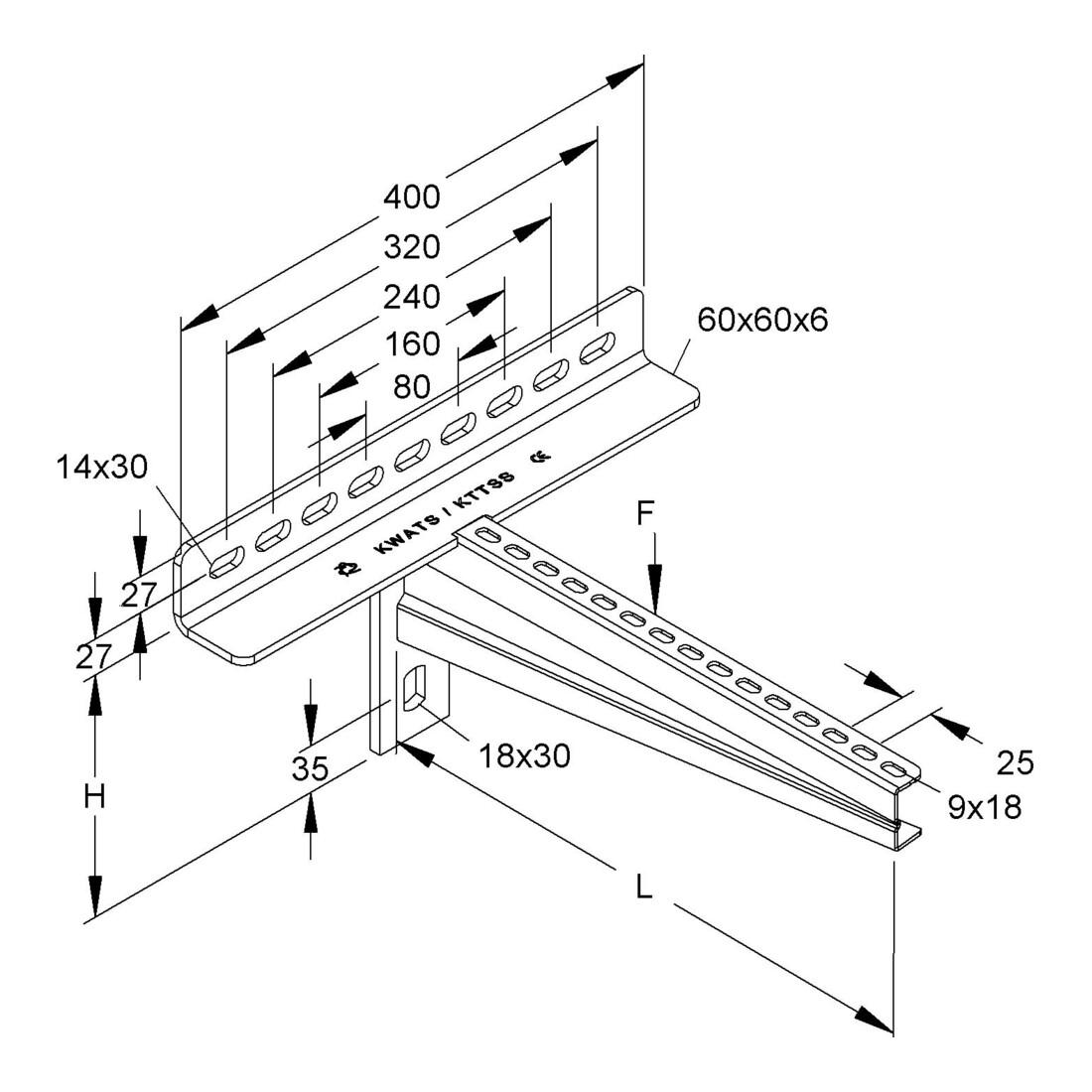

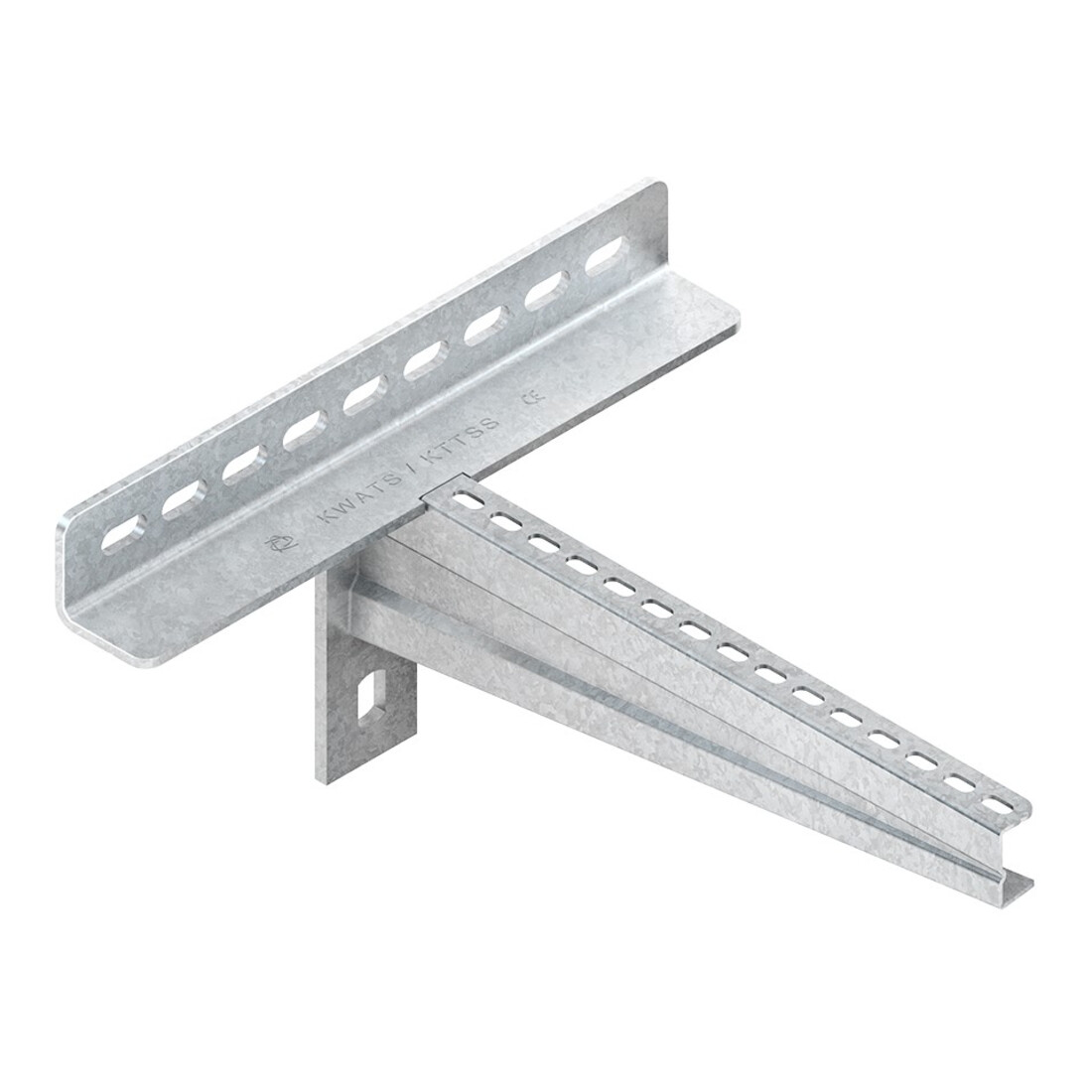

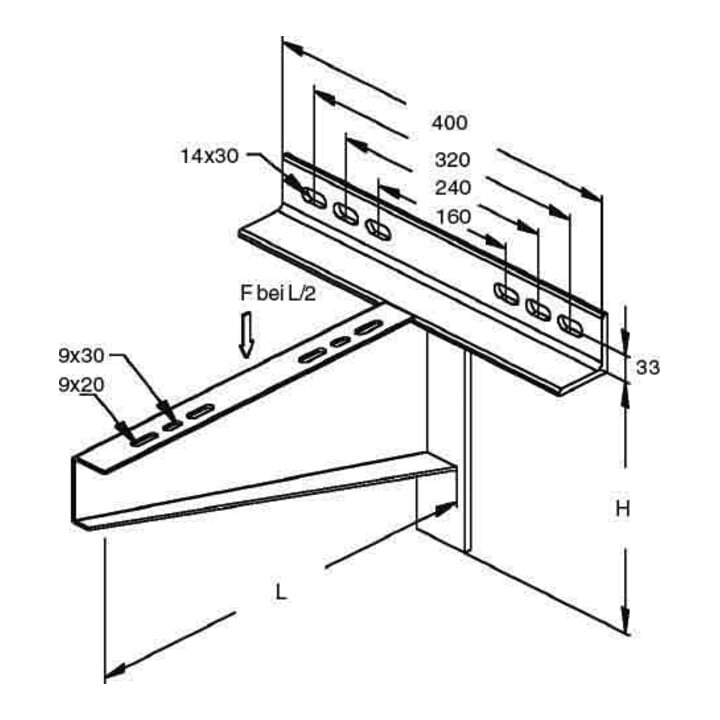

• Klemmausleger, sehr schwere Ausführung, zur Wandmontage und zur Klemmbefestigung an blanken Stahlträgern mit einer Flanschbreite von=100 mm bis=320 mm, erforderliches Klemmzubehör an T-Trägern, wie 2 x SKM 12X.(10.9), 2 x UGM 12 und 2 x HSKS., bitte gesondert bestellen • Erforderliches Befestigungszubehör für Weitspannkabelrinnen/-leitern bitte gesondert bestellen • Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden • Die Tragfähigkeitsangaben gelten nur in Verbindung mit HSKS., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind • Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! • Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen) • Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen • Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden • In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen • Abmessungen (ca. Maße) Auflagehöhe H: 156 mm • Winkelbreite B: 400 mm • Auflagelänge L: 330 mm • Tragfähigkeit F bei L/2: 10 kN im System geprüft, gilt für Trägerflanschbreiten=220 mm und=300 mm • Tragfähigkeit F2 bei L/2: 10 kN im System geprüft, gilt für Trägerflanschbreiten=220 mm • Werkstoff Ausleger: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 • Flanschstärke des Trägers in mm:[Kundenangabe erforderlich]
