Auslegerkonsole

Auslegerkonsole für stabile und sichere Installationssysteme

Eine Auslegerkonsole ist ein unverzichtbares Bauteil in der professionellen Befestigungs- und Installationstechnik. Sie dient als tragendes Element, um Lasten von der Wand oder anderen vertikalen Strukturen abzuleiten und stabile, auskragende Befestigungspunkte zu schaffen. Ob für die Montage von Kabeltrassen, Rohrleitungen, Lüftungskanälen oder anderen technischen Anlagen – die richtige Konsole ist die Basis für eine sichere und langlebige Installation.

Im professionellen Handwerk kommt es auf Zuverlässigkeit und Präzision an. Deshalb findest du bei Contorion eine breite Auswahl an hochwertigen Auslegerkonsolen von führenden Herstellern wie fischer, OBO Bettermann und Niedax. Diese Produkte sind für hohe Belastungen ausgelegt und erfüllen die strengen Anforderungen im Anlagen- und Industriebau, sodass du dich voll und ganz auf die Qualität deiner Arbeit verlassen kannst.

Materialien und Korrosionsschutz für jeden Einsatzbereich

Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit deiner Installation. Je nach Umgebungsbedingungen musst du eine Auslegerkonsole mit dem passenden Korrosionsschutz auswählen. Für den Einsatz in trockenen Innenräumen eignen sich in der Regel Modelle aus bandverzinktem Stahl (sendzimirverzinkt).

Für Außenbereiche, Feuchträume oder Umgebungen mit aggressiveren atmosphärischen Bedingungen sind tauchfeuerverzinkte Konsolen die bessere Wahl. Die dickere Zinkschicht bietet einen deutlich höheren Schutz vor Korrosion. Ein Beispiel hierfür ist der OBO Wand- und Stielausleger AW 55 81 FT. Bei besonders hohen Anforderungen, etwa in der chemischen Industrie oder in Küstennähe, sind Auslegerkonsolen aus Edelstahl (A2 oder A4) die optimale Lösung, wie die fischer Auslegerkonsole FCA aus Stahl in entsprechender Ausführung.

Die richtige Dimensionierung für maximale Tragfähigkeit

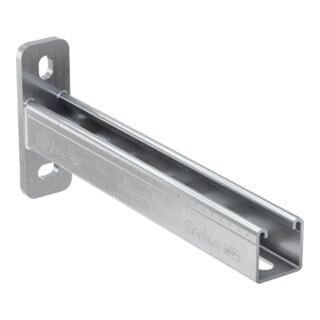

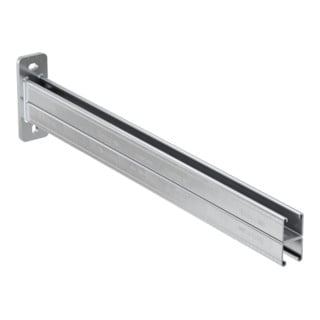

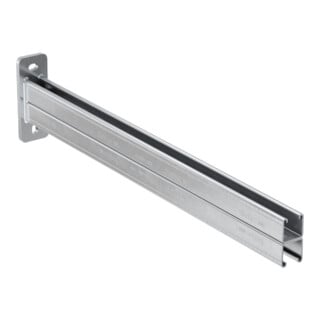

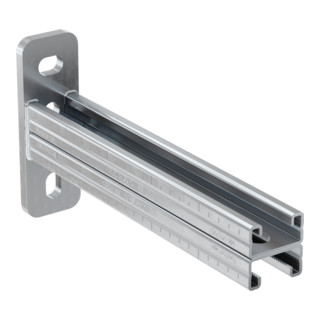

Die Tragfähigkeit einer Auslegerkonsole hängt von mehreren Faktoren ab: der Ausladung (Länge), der Profilhöhe und -stärke sowie dem Material. Hersteller wie fischer bieten verschiedene Serien an, um unterschiedliche Lastanforderungen abzudecken. Die fischer FCA Serie beispielsweise ist in verschiedenen Längen von 300 mm bis 1000 mm und mit unterschiedlichen Profilen wie 41/2,0 erhältlich.

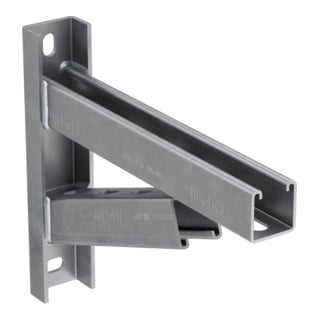

Für extrem schwere Lasten wurden spezielle massive Ausführungen wie die fischer FCAM entwickelt. Diese Konsolen verfügen über eine massive, geschweißte Grundplatte und verstärkte Profile, um höchste Stabilität zu gewährleisten. Beachte bei der Planung immer die technischen Datenblätter der Hersteller. Dort findest du exakte Angaben zu den zulässigen Lasten in Abhängigkeit von der Auskraglänge und der Art der Befestigung am Untergrund.

Systemkompatibilität und Montagevarianten

Viele Auslegerkonsolen sind Teil eines kompletten Montagesystems. Das bedeutet, sie sind perfekt auf die passenden Montageschienen, Verbinder und Befestigungselemente abgestimmt. Dies vereinfacht nicht nur die Montage, sondern garantiert auch eine geprüfte und sichere Gesamtkonstruktion. So sind beispielsweise die fischer FCA Konsolen ideal mit dem FUS Schienensystem kombinierbar.

Neben der klassischen Wandmontage gibt es auch Stielausleger, die an vertikalen Montageschienen oder Profilen befestigt werden, wie der OBO Stielausleger IS 8. Diese Variante bietet hohe Flexibilität bei der Positionierung. Hängestiele wie der Niedax HUF 50/500 werden hingegen zur Abhängung von der Decke genutzt. Achte bei der Auswahl darauf, dass die Lochbilder und Profilabmessungen der Konsole mit deinem vorhandenen System kompatibel sind.

Häufig gestellte Fragen (FAQ)
