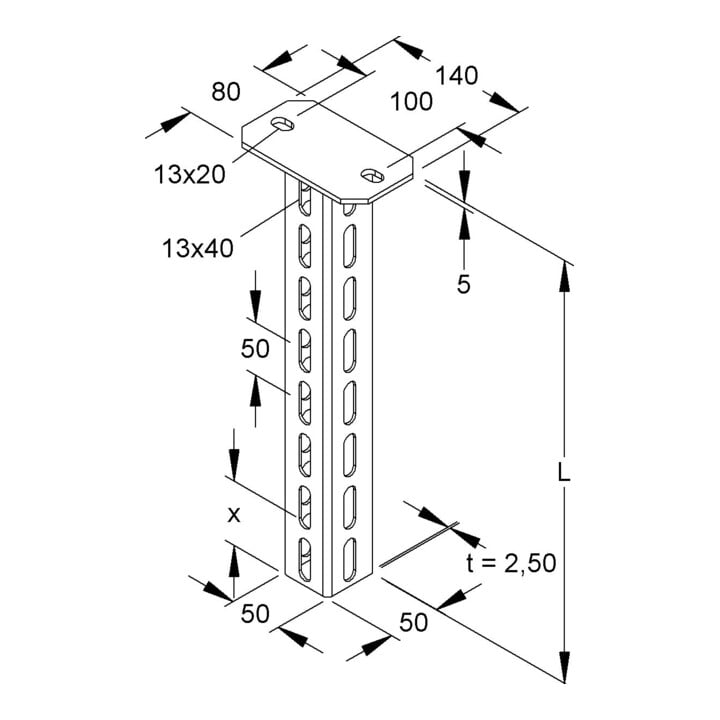

• Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. • Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. • Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger: KTAL. • KTAM. • KTA. • für Ausleger: KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger: KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t: 140 x 80 x 5 mm Befestigungslochung: 13 x 20 mm mittiger Abstand: 100 mm U-Profil: 50 x 50 x 50 mm Materialstärke t: 2,5 mm dreiseitige Profillochung, einreihig: 12 x 30 mm mittiger Abstand: 50 mm Gesamtlänge L: 605 mm Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.
