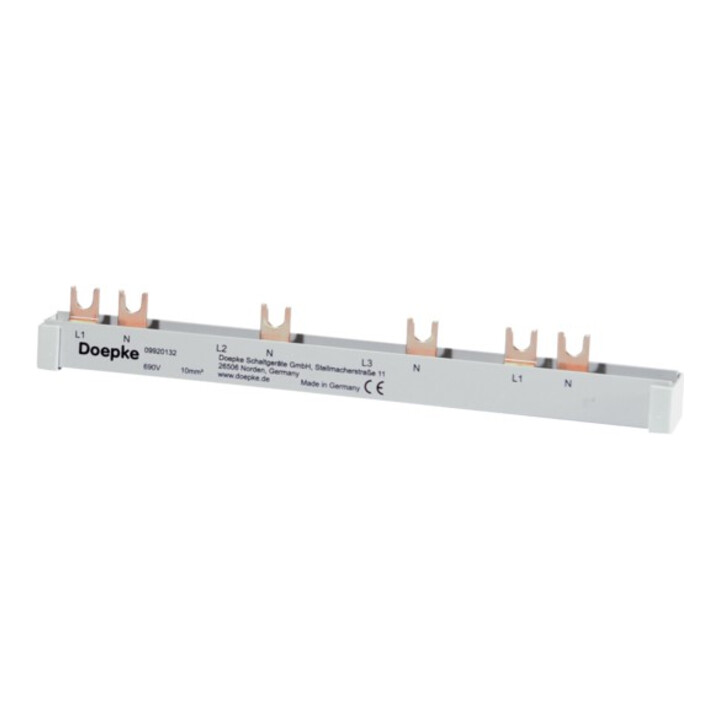

Doepke Phasenschiene B G12TE-3/N/S-10
Doepke Phasenschiene B G12TE-3/N/S-10
Di., 21. Juli
Standardlieferung
- Anzahl der Phasen
- 3
- Polzahl
- 4
- Geeignet für Anzahl Geräte
- 4
- Teilungsmaß
- 17,5 mm
- Querschnitt
- 10 mm²
- Länge
- 202 mm
- Breite in Teilungseinheiten
- 12
- Bemessungsdauerstrom Iu
- 63 A
- Ausführung des elektrischen Anschlusses
- Gabel
- Isoliert
- nein
- Bemessungsstoßspannung
- 4,5 kV
- Bedingter Bemessungskurzschlussstrom Iq
- 15 kA
- Max. Bemessungsbetriebsspannung Ue
- 690 V
- Bemessungskurzzeitstromfestigkeit Icw
- 15 kA
- Geeignet für Geräte mit N-Leiter
- ja
- Geeignet für Geräte mit Hilfsschalter
- nein
- Farbe
- grau
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art. Nr.
- 95771398
- GTIN
- 4014712240551
• Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich • Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen • Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten • Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her • Eigenschaften: einsetzbar zur Verbindung von Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter • AFDD) der Baureihe DAFDD 1 • wahlweise ablängbar • hohe Zeitersparnis bei der Verdrahtung • Montageart: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt • Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit DAFDD 1 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt
