Eine Phasenschiene, oft auch als Sammelschiene bezeichnet, ist eine unverzichtbare Komponente in der modernen Elektroinstallation. Sie ermöglicht dir eine schnelle, saubere und vor allem sichere Verbindung von mehreren Schutzschaltern wie Leitungsschutzschaltern (LS-Schaltern) oder Fehlerstrom-Schutzschaltern (FI-Schaltern) mit derselben Phase, ohne aufwendige und fehleranfällige Einzelverdrahtungen mit Kabelbrücken zurückgreifen zu müssen. Dies spart nicht nur wertvolle Zeit bei der Montage, sondern erhöht auch die Betriebssicherheit der gesamten Anlage erheblich.

Im professionellen Schaltschrankbau sorgt die richtige Phasenschiene für eine normgerechte und übersichtliche Stromverteilung. Bei Contorion findest du eine breite Auswahl an hochwertigen Phasenschienen von führenden Herstellern wie Hager, Siemens, ABB und Schneider Electric, die für jede Anforderung die passende Lösung bieten – von der einfachen einphasigen Verdrahtung bis hin zu komplexen dreiphasigen Systemen mit Neutralleiter.

Die richtige Auswahl: Polzahl, Anschlussart und Querschnitt

Die Wahl der passenden Phasenschiene hängt von den spezifischen Anforderungen deines Projekts ab. Die wichtigsten Kriterien sind dabei die Polzahl, die Anschlussart und der Leiterquerschnitt. Die Polzahl gibt an, wie viele Phasen (und gegebenenfalls der Neutralleiter) über die Schiene verbunden werden können.

• 1-polig: Für die Verbindung von Geräten an einer einzigen Phase.
• 2-polig: Für einphasige Wechselstromkreise mit Phase und Neutralleiter (L+N).

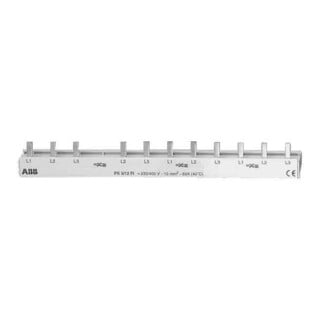

• 3-polig: Standard für Drehstromkreise zur Verbindung der drei Außenleiter (L1, L2, L3).

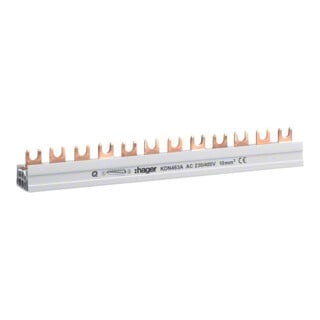

• 3-polig + N: Für Drehstromkreise, die zusätzlich einen Neutralleiteranschluss erfordern, wie zum Beispiel die Hager Phasenschiene KDN463B.
• 4-polig: Verbindet alle drei Außenleiter und den Neutralleiter in einer kompakten Schiene.

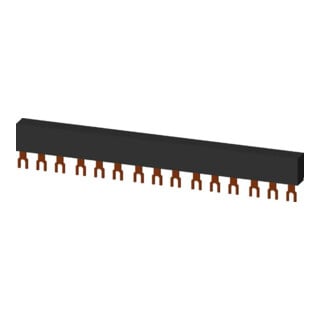

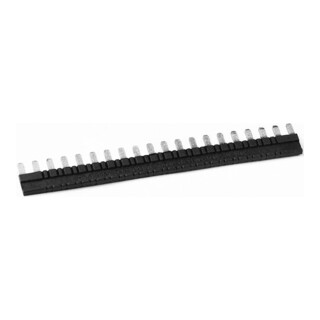

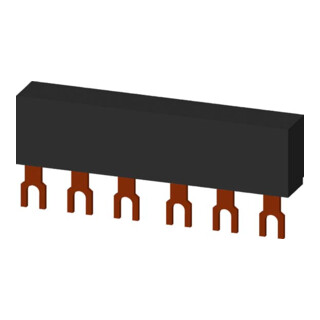

Neben der Polzahl ist die Anschlussart entscheidend. Man unterscheidet hauptsächlich zwischen Gabelanschluss und Stiftanschluss (auch Kammbrücke genannt). Während Gabelanschlüsse die Klemmen von unten umfassen, werden Stiftanschlüsse direkt in die Klemmen eingeführt. Die Wahl hängt vom Typ der zu verbindenden Schutzschalter ab. Der Leiterquerschnitt, typischerweise 10 mm² oder 16 mm², bestimmt die maximale Strombelastbarkeit (Nennstrom) der Schiene.

Montage, Normen und Sicherheitshinweise

Eine fachgerechte Installation ist für die Sicherheit und Langlebigkeit der Elektroanlage unerlässlich. Phasenschienen müssen gemäß den geltenden Normen, insbesondere der DIN VDE 0100, montiert werden. Achte darauf, die Schrauben der Anschlussklemmen mit dem vom Hersteller des Schutzschalters vorgegebenen Drehmoment anzuziehen, um einen sicheren Kontakt ohne Überhitzung zu gewährleisten.

Ungeschnittene Schienen bieten den höchsten Berührungsschutz. Wenn eine Phasenschiene gekürzt werden muss, ist es zwingend erforderlich, die Schnittkante sorgfältig zu entgraten und eine passende Endkappe zu montieren. Diese Kappen verhindern zuverlässig ein versehentliches Berühren der spannungsführenden Kupferenden. Modelle wie die Siemens Stiftsammelschiene 5ST3773-0 sind für einfaches Ablängen konzipiert, wobei die Sicherheit stets im Vordergrund stehen muss.

Materialien, Bauformen und Anwendungsbereiche

Hochwertige Phasenschienen bestehen aus Elektrolytkupfer (E-Cu), das eine exzellente elektrische Leitfähigkeit bei geringem Widerstand bietet. Die Kunststoffummantelung sorgt für die notwendige Isolation und ist in der Regel selbstverlöschend und halogenfrei, um im Brandfall die Entstehung toxischer Gase zu minimieren.

Die Länge einer Phasenschiene wird oft in Teilungseinheiten (TE) oder Modulen angegeben, wobei eine TE 17,5 mm entspricht. Dies erleichtert die Planung für Standard-Hutschienenverteiler. Neben den gängigen horizontalen Schienen gibt es auch vertikale Varianten wie die Hager KCF663S, die zur reihenübergreifenden Energieverteilung in größeren Verteilern eingesetzt werden. Für besonders hohe Ströme eignen sich Systeme wie der Eaton Sammelschienen-Adapter NZM1-XAD160, der eine robuste Anbindung an Leistungsschalter ermöglicht.
