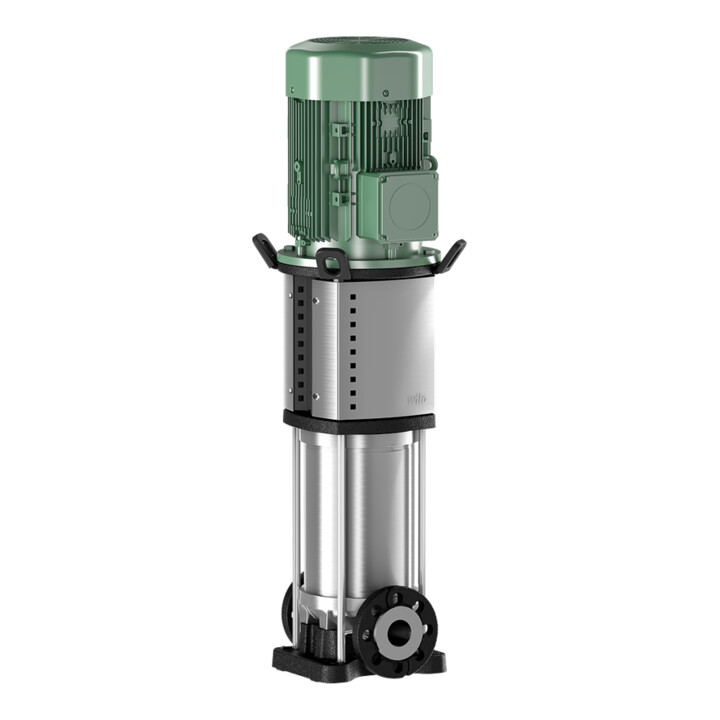

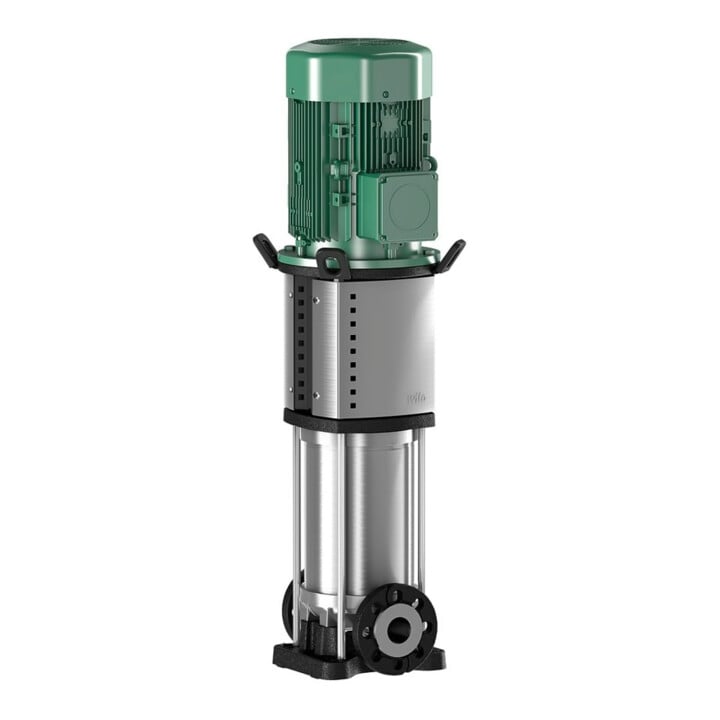

Wilo Hochdruckpumpe Helix V 1603, 2,2 kW, PN 16, G 2, St.-Dicht.-Sys
Wilo Hochdruckpumpe Helix V 1603, 2,2 kW, PN 16, G 2, St.-Dicht.-Sys
bis Do., 27. Aug.
Standardlieferung
Spedition bis zur Bordsteinkante
- Dimension 1
- 1603, 2,2 kW
- Serie
- Helix V
- Modell
- 1603
- Motorausgangsleistung (P2)
- 2,2 kg/mm
- Einbaulänge
- 242 mm
- Pumpenhöhe
- 159 mm
- Nenndurchmesser Anschluss Einlassseite
- 2 Zoll
- Nenninnendurchmesser
- 2 Zoll
- Nenndurchmesser
- 2 Zoll
- Nenndurchmesser Anschluss Auslassseite
- 2 Zoll
- Anschluss
- Flansch
- Rohraußendurchmesser Anschluss Einlassseite
- 50 mm
- Aufgenommene Motorleistung (P1)
- 2,5 kg/mm
- Rohraußendurchmesser Anschluss Auslassseite
- 50 mm
- Anschluss Druckseite
- G 2
- Anschluss Einlassseite
- Flansch
- Leistungsaufnahme P1
- 2,5 W
- Max. zulässiger Betriebsdruck
- 16 bar
- Anschluss Auslassseite
- Flansch
- Motornennleistung P2
- 2,2 W
- Druckstufe Artikel
- PN 16
- Max. Arbeitsdruck
- 16
- Druckstufe Flansch
- PN 16
- Druckstufe Flanschanschluss Einlass
- PN 16
- Druckstufe Flanschanschluss Einlassseite
- PN 16
- Min. Medientemperatur
- -30 °C
- Min. Mediumtemperatur (Dauerbetrieb)
- -30 °C
- Druckstufe Flanschanschluss Auslassseite
- PN 16
- Max. Medientemperatur
- 120 °C
- Max. Mediumtemperatur (Dauerbetrieb)
- 120 °C
- Volumenstrom (BEP)
- 17,31
- Umgebungstemperatur min.
- -15 °C
- Min. Umgebungstemperatur
- -15 °C
- Max. Volumenstrom
- 26
- Motorwirkungsgrad 100
- 83,2 %
- Umgebungstemperatur max.
- 40
- Max. Umgebungstemperatur
- 40 °C
- Förderhöhe bei Volumenstrom (BEP)
- 284,49
- Motorwirkungsgrad 75
- 83,9 %
- Max. Förderhöhe
- 38,72 m
- Motorwirkungsgrad 50
- 80,5 %
- Mediumtemperatur (Dauerbetrieb)
- -30 - 120
- Umgebungstemperatur
- -15 - 50
- Spannung
- 400 V
- Elektrischer Anschluss
- Anschlussklemmen
- Phase
- 3
- Anschlussspannung
- 3 x 400 V
- Anzahl der Phasen
- 3
- Bemessungsspannung
- 230 - 400
- Nennstrom
- 4,3 A
- Frequenz
- 50 Hz Hz
- Nennvolumenstrom
- 17,31 m³/h
- Schutzart (IP)
- IP55
- Förderhöhe bei Nennvolumenstrom
- 2901 kPa
- Drehzahl
- 2900
- Werkstoff des Gehäuses
- Edelstahl
- Werkstoff des Pumpengehäuses
- Edelstahl
- Zul. Spannungstoleranz
- +-10 %
- Werkstoffgüte
- Edelstahl 304 (1.4301)
- Werkstoffgüte des Pumpengehäuses
- Edelstahl 304 (1.4301)
- Mit ovalen Gegenflanschen
- Ja
- Werkstoff des Gebläserads/Laufrads
- Edelstahl
- Werkstoffgüte Gebläserad/Laufrad
- Edelstahl 304 (1.4307)
- Werkstoff Anschluss
- Edelstahl
- Werkstoff des Anschlusses
- Edelstahl
- Werkstoffgüte Anschluss
- Edelstahl 304 (1.4301)
- Selbstansaugend
- Nein
- Flanschform
- Oval
- Kommunikation
- Ohne
- Mindesteffizienzindex (MEI)
- 0,5
- Isolationsklasse nach IEC
- F
- Gewicht
- 36,8 kg
- UBA-Positivliste
- Ja
- Maximaler Betriebsdruck
- 16 bar
- Umgebungstemperatur, max.
- 40 °C
- Hersteller
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Art. Nr.
- 92417205
- GTIN
- 4048482591889
• Normalsaugende • Mehrstufige Hochdruck-Kreiselpumpe in vertikaler Ausführung mit Inline-Anschlüssen • Zum Einsatz für Wasserversorgung und Druckerhöhung/industrielle Umwälzanlagen • Prozesswasser • Geschlossene Kühlwasserkreisläufe • Feuerlöschanlagen • Waschanlagen • Bewässerung • Mit Einbau- und Betriebsanleitung • Helix V 2-16 (PN 16-Ausführung mit Ovalflanschen) • Gegenflansche aus Edelstahl mit dazugehörigen Schrauben • Muttern und Dichtungen • Korrosionsbeständige Laufräder • Leiträder und Stufengehäuse • Volumenstrom- und NPSH-optimiertes Pumpengehäuse • Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
