WEICON GL, mineralisch gefülltes Epoxidharz-System zur Verschleißschutzbeschichtung, schnelle Aushärtung, 1 kg

WEICON GL, mineralisch gefülltes Epoxidharz-System zur Verschleißschutzbeschichtung, schnelle Aushärtung, 1 kg

Name: WEICON GL, mineralisch gefülltes Epoxidharz-System zur Verschleißschutzbeschichtung, schnelle Aushärtung, 1 kg
Brand: WEICON
SKU: 89246232
Availability: InStock

Standardlieferung: bis spätestens Mi., 7. Mai

Hersteller & Informationen

WEICON

Art.-Nr.: 89246232

Hersteller-Nr.: 10057800

H302 Gesundheitsschädlich bei Verschlucken.
H314 Verursacht schwere Verätzungen der Haut und schwere Augenschäden.
H315 Verursacht Hautreizungen.
H317 Kann allergische Hautreaktionen verursachen.
H319 Verursacht schwere Augenreizung.
H341 Kann vermutlich genetische Defekte verursachen.

Wichtige Warnhinweise

Kunden interessiert auch

Gefahr!

H-Sätze

H302 Gesundheitsschädlich bei Verschlucken.
H314 Verursacht schwere Verätzungen der Haut und schwere Augenschäden.
H315 Verursacht Hautreizungen.
H317 Kann allergische Hautreaktionen verursachen.
H319 Verursacht schwere Augenreizung.
H341 Kann vermutlich genetische Defekte verursachen.
H360F Kann die Fruchtbarkeit beeinträchtigen.
H411 Giftig für Wasserorganismen, mit langfristiger Wirkung.
H412 Schädlich für Wasserorganismen, mit langfristiger Wirkung.

Vor Gebrauch Warnhinweise im Gefahrenfeld auf der Verpackung lesen.

------------------------------

Eigenschaften:

Das Epoxidharz-System WEICON GL besitzt eine hohe Abriebfestigkeit und dient als Verschleißschutz für stark beanspruchte Oberflächen
Es ist fließfähig, besitzt eine hohe Haftkraft, ist mineralisch gefüllt und chemikalienbeständig

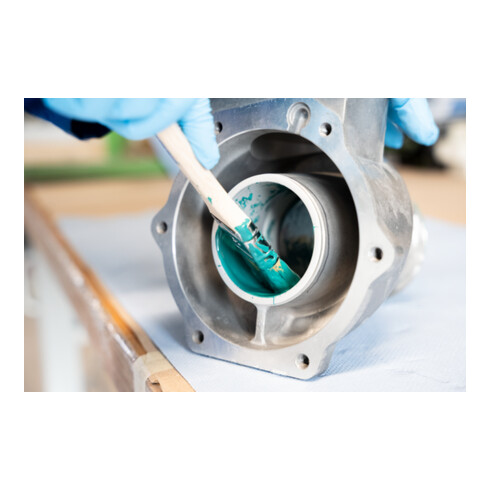

Es eignet sich besonders zum Auskleiden stark beanspruchter Pumpengehäuse, als Verschleißschutz für Gleitlager, Rutschen, Trichter und Rohre und zur Reparatur von Gussteilen, Ventilen und Gebläseflügeln
Das Produkt kann im Maschinen- und Anlagenbau, im Apparatebau sowie in vielen weiteren Bereichen der Industrie zum Einsatz kommen
WEICON GL eignet sich in Kombination mit einem der anderen WEICON Plastik-Stahl Typen für einen Systemaufbau als Oberflächenfinish zur visuellen Kontrolle

EAN/GTIN: 4024596079291

Ermittelt nach Aushärtung bei	24 h RT + 4 h +60 °C
Farbe nach der Aushärtung	grün
magnetisch	nein
Aluminium sandgestrahlt	7 N/mm²
Aushärtung	Die Endhärte ist nach spätestens 24 Stunden bei 20°C (68°F) erreicht. Bei niedrigeren Temperaturen kann die Aushärtung durch gleichmäßige Wärmezufuhr bis max. 40°C (104°F) mit z. B. Wärmetasche, Heiß- oder Heizlüfter beschleunigt werden. Höhere Temperaturen verkürzen die Aushärtezeit. Als Faustregel gilt: je +10 °C (50°F) Erhöhung über Raumtemperatur (20°C/68°F) verkürzt sich die Aushärtezeit um die Hälfte. Temperaturen unter 16°C (61°F) verlängern die Aushärtezeit, bis ab ca. 5°C (41°F) fast keine Reaktion mehr erfolgt.
Basis	Epoxid
Bauteiltemperatur	>3 °C über Taupunkt
Biegefestigkeit/DIN EN ISO 178	122 MPa
Bruchdehnung (Zug)/DIN EN ISO 527-2	0,017
Dichte der Mischung	1,3 g/cm³
Dichte Harz	1.3 g/cm³
Dichte Härter	1.0 g/cm³
Druckfestigkeit/DIN EN ISO 604	99.0 MPa
Durchgangswiderstand/DIN EN 62631-3-1	2,27·10^14
E-Modul (Biege)/DIN EN ISO 178	3500-3900 MPa
E-Modul (Zug)/DIN EN ISO 527-2	3300-3700 MPa
Edelstahl V2A sandgestrahlt	10.0 MPa
Empfohlene Hilfsmittel	Winkelschleifer Strahlanlage Wärmetasche Heiß- oder Heizlüfter Glättkelle, Spachtel PE-Folie 0,2 mm Gewebeband Pinsel Fusselfreie Tücher
Endhärte/(100 % der Festigkeit)	8 Std.
Füllstoff	mineralisch
Haftfestigkeit/DIN EN ISO 4624	19.0 MPa
Konsistenz	fließfähig
max. Schichtstärke/je Arbeitsgang	10.0 mm
Mechanisch belastbar nach/(80 % der Festigkeit)	6 Std.
Mischungsverhältnis nach Gewicht	100:20
Mischungsverhältnis nach Volumen	100:26
relative Luftfeuchtigkeit	< 85 %
Schichtfolgezeit/(35 % der Festigkeit)	3,5 Std.
Schrumpf	0,0019
Härte (Shore D)/DIN ISO 7619	81±3
Stahl 1.0338 sandgestrahlt	12.0 MPa
Temperaturbeständigkeit	-35 °C bis +180 °C
Tg nach Aushärtung bei RT/(DSC)	~ +57 °C
Topfzeit/bei 20 °C, 500 g Ansatz	30 Min.
Umrechnungstabelle	(°C x 1,8) + 32 = °F mm/25,4 = inch μm/25,4 = mil N x 0,225 = lb N/mm² x 145 = psi MPa x 145 = psi Nm x 8,851 = lb·in Nm x 0,738 = lb·ft Nm x 141,62 = oz·in mPa·s = cP N/cm x 0,571 = lb/in kV/mm x 25,4 = V/mil
Verarbeitungstemperatur	+15 °C bis +40 °C
Verbrauch/Schichtstärke 1,0 mm	1.3 kg/m²
Viskosität der Mischung/bei +25 °C	13.000 mPa·s
Wärmeformbeständigkeit/DIN EN ISO 75-2	+125 °C
Wärmekapazität/DIN EN ISO 22007-4	1.09 J/(g·K)
Wärmeleitfähigkeit/DIN EN ISO 22007-4	0.23 W/m·K
Zugfestigkeit/DIN EN ISO 527-2	59.0 MPa

Sicherheitsdatenblatt

Hersteller:

WEICON GmbH & Co. KG

Königsberger Straße 255, 48157 Münster, DE

[email protected]

Unser Service

Art.-Nr. 96273748

WEICON GL, mineralisch gefülltes Epoxidharz-System zur Verschleißschutzbeschichtung, schnelle Aushärtung, 1 kg

Hersteller & Informationen

Wichtige Warnhinweise

Kunden interessiert auch

Produktbeschreibung

Eigenschaften:

Technische Daten

Dokumente und Downloads

Angaben zur Produktsicherheit

Hersteller:

Zuletzt angesehene Artikel
