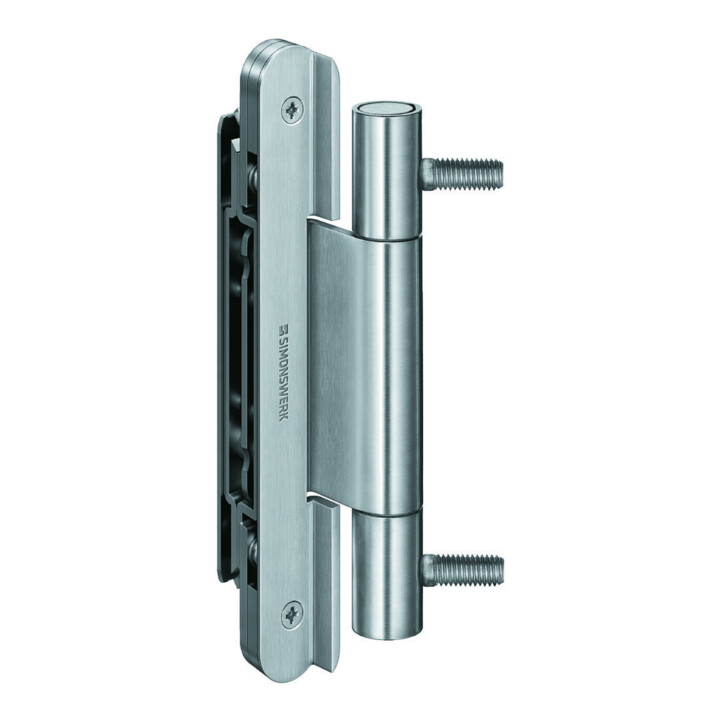

SIMONSWERK Umrüstband VN 3737/160 Compact Edelstahl
Hersteller-Nr.:5 051604 0 04002|Art.-Nr.:93083832
+4+3
1/8
Nicht auf Lager
SIMONSWERK Umrüstband VN 3737/160 Compact Edelstahl
Hersteller-Nr.:5 051604 0 04002|Art.-Nr.:93083832
85,99 €inkl. MwSt.
Technische Daten
- DIN-Richtung
- DIN Links-Rechts
- Material
- Edelstahl
- Farbe
- Grau
- Farbton
- Edelstahl
- Oberfläche
- Matt
- EN 1935 - Gebrauchsklasse
- Klasse 4
- EN 1935 - Dauerfunktionstüchtigkeit
- Klasse 7
- EN 1935 - Masse der Prüftür
- Klasse 6
- EN 1935 - Eignung für Feuer-/Rauchschutztüren
- Klasse 1
- EN 1935 - Sicherheit - Personenschutz
- Klasse 1
- EN 1935 - Korrosionsbeständigkeit (nach EN 1670)
- Klasse 5
- EN 1935 - Schutz - Einbruchhemmung
- Klasse 1
- EN 1935 - Bandklasse
- Klasse 13
- Klassifizierungsschlüssel EN 1935
- 4 7 6 1 1 5 1 13
- Bandkonstruktion
- 2-teilig
- Ausführung
- Mit Aufnahmeelement im Türflügel
- Verstellbarkeit
- 3 Dimensional
- Sicherheitseigenschaften
- Mit innenliegendem,verdrehsicherem Stift
- Geeignet
- Für Aufnahmeelement Variant VS
- Lagerung
- Axial-Radial-Gleitlager
- Falzausführung
- Gefälzt
- Rahmenausführung
- Futterzarge, Stahlzarge
- Kombinierbar mit
- VS 4600/7, VS 4600/9, Blindeinnietmutter M 10
- Befestigungsart Flügelteil
- Zum Anschrauben
- Befestigungsart Rahmenteil
- Zum Einbohren
- Tragkraft
- 160 kg
- Andruckverstellung min.
- -1 mm
- Andruckverstellung max.
- 1 mm
- Höhenverstellung min.
- -3 mm
- Höhenverstellung max.
- 3 mm
- Seitenverstellung min.
- -3 mm
- Seitenverstellung max.
- 3 mm

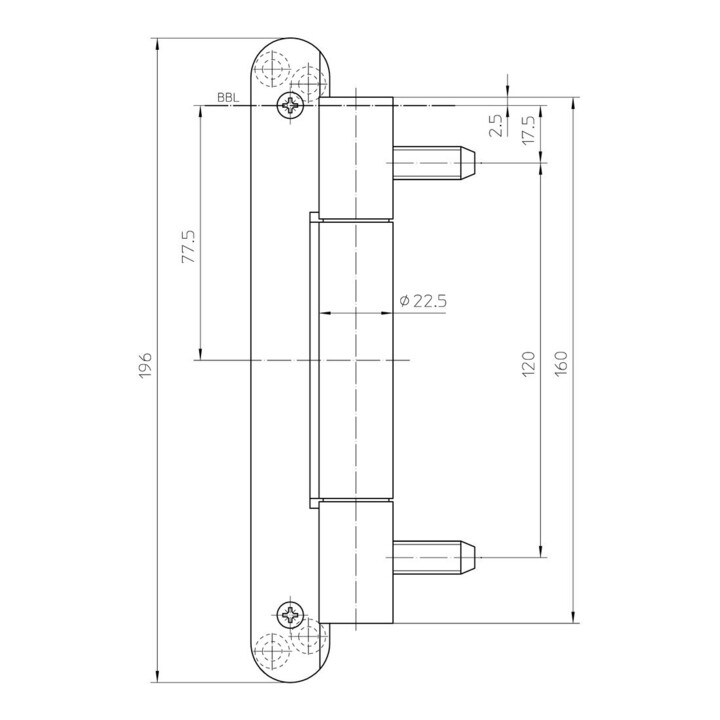

- Durchmesser Bandrolle
- 22,5 mm
- Länge Bandrolle
- 160 mm
- Höhe Flügelteil
- 196 mm
- Materialstärke
- 3,5 mm
- Fräserdurchmesser
- 24 mm
- Anlaufringdurchmesser
- 30 mm
- Stiftdurchmesser
- 10 mm
- Norm
- DIN EN 1670, DIN EN 1935 mm
- Zulassung
- Rauchschutz, Feuerschutz
- Türwerkstoff
- Stahl, Holz
- Hersteller
- Simonswerk GmbH Bosfelder Weg 5, 33378 Rheda-Wiedenbrück, DE [email protected], 05242/4130
- Art. Nr.
- 93083832
- GTIN
- 4015471103583
Produktbeschreibung
Objektband VN 3737/160 COMPACT
Eigenschaften
• Für gefälzte Objekttüren • Für Futter- und Stahlzargen • Mit Aufnahmeelement im Türflügel • Komfortable 3D-Verstellung (Seite ± 3,0 mm, Höhe ± 3,0 mm, Andruck ± 1,0 mm) • Für Aufnahmeelement VARIANT VS und Blindeinnietmutter M10 • Innen liegender, verdrehsicherer Schraubstift • Verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager • Flügelausführung: Holz • Falszausführung: gefälzt • Rahmenausführung: Futter-/Stahlzarge • Der Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen
Anwendung
• Objekttür
