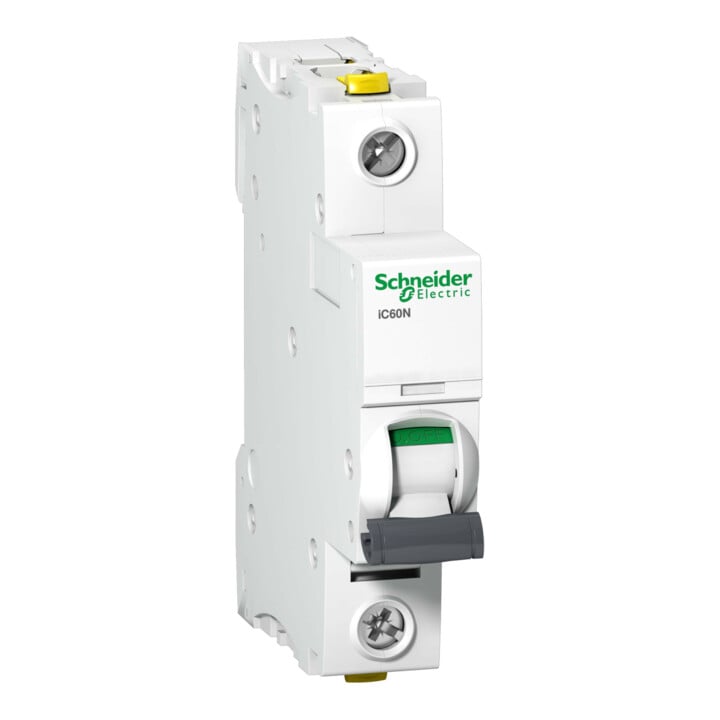

Schneider Electric LS-Schalter 1P 25A C IC60N A9F04125
Schneider Electric LS-Schalter 1P 25A C IC60N A9F04125
Di., 21. Juli
Standardlieferung
- Einbautiefe
- 44,5 mm
- Auslösecharakteristik
- C
- Polzahl (gesamt)
- 1
- Anzahl der abgesicherten Pole
- 1
- Bemessungsstrom
- 25 A
- Bemessungsspannung
- 230 V
- Bemessungsisolationsspannung Ui
- 500 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 6 kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 kA
- Spannungsart
- AC/DC
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 10 kA
- Frequenz
- 50..60 Hz
- Energiebegrenzungsklasse
- 3
- Unterputzmontage
- Nein
- Mitschaltender Neutralleiter
- Nein
- Überspannungskategorie
- 4
- Verschmutzungsgrad
- 3
- Zusatzeinrichtungen möglich
- Ja
- Breite in Teilungseinheiten
- 1
- Schutzart (IP)
- IP20
- Umgebungstemperatur während des Betriebs
- -35..70°C
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1..16 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 1..25 mm²
- Explosionsgeschützt
- Nein
- Hersteller
- Schneider Electric GmbH Gothaer Straße 29, 40880 Ratingen, DE [email protected], 49 (0) 211 7374 3000
- Art. Nr.
- 80297548
- GTIN
- 3606480440380
• Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) • 1-polig, Nennstrom 25A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC • Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite • Sprungschaltung für verschleißarmes Schalten der Kontakte • Mitfahrende Isolationsabdeckung • Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender • Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss • Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite • Klemmen IP20, mitfahrende Isolationsabdeckung • Doppel-Anschlussklemme von oben oder unten • Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes • Technologie der Auslöseeinheit- thermomagnetisch • Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser • Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!
