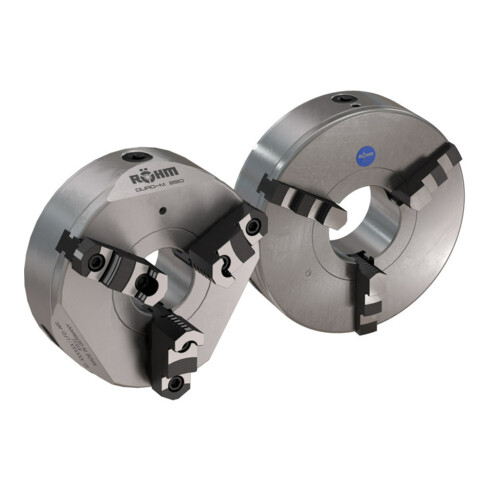

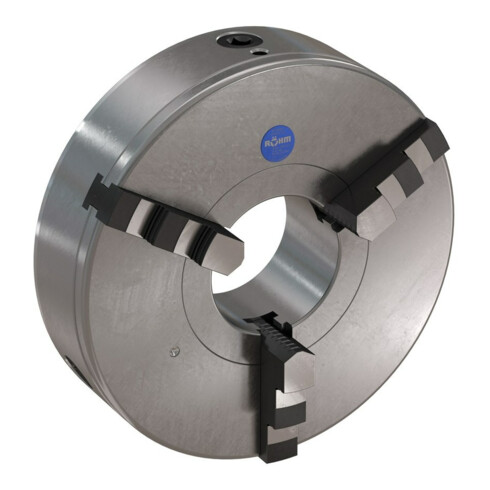

Röhm Dreibacken-Drehfutter Stahl zylindrische Zentrieraufnahme, DIN 702-4, Außen-⌀ A: 100mm
Hersteller-Nr.:185301|Art.-Nr.:94359216
1/4
Röhm Dreibacken-Drehfutter Stahl zylindrische Zentrieraufnahme, DIN 702-4, Außen-⌀ A: 100mm
Hersteller-Nr.:185301|Art.-Nr.:94359216
-18 %
UVP 660,45 €
538,99 €inkl. MwSt.
Nur 2 Stück auf Lager
bis morgen
Standardlieferung
Kostenlos
Technische Daten
- Für Privatkunden erhältlich
- Ja
- Norm
- DIN 702-4
- Material
- Stahl
- Farbcode für Zubehör
- Röhm Planspiral-Drehfutter und Backen
- maximale Drehzahl
- 6.300
- Gewicht
- 3,3 kg
- Außen-⌀ A
- 100 mm
- Durchlass E
- 20 mm
- Höhe ohne Backen H<sub>1</sub>
- 50 mm
- Höhe mit Backen H<sub>2</sub>
- 68 mm
- Zentrier-⌀ B
- 70 mm
- Zentriertiefe C
- 3 mm
- Schlüsselvierkant K
- 8 mm
- Hersteller
- Röhm GmbH Heinrich-Röhm Str.50, 89567 Sontheim, DE [email protected], 07325/160
- Art. Nr.
- 94359216
- GTIN
- 4019208527017
Lieferumfang
• 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen.
• 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft und 1 Satz = 3 gehärtete Bohrbacken, nach innen gestuft
Produktbeschreibung
• Handbetätigte Drehfutter mit Spiralring, zentrisch spannend • Gewichts- und massenträgheitsreduzierter Körper aus Stahl • Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet • Flanken der Spirale und Gewindeflanken der Backen sind geschliffen • Hohe Rundlaufgenauigkeit • Norm • DIN 702-4
Anwendung
• Für Maschinenspindeln mit zylindrischer Zentrieraufnahme oder zur Aufnahme mittels Flansch. • Befestigung mit Schrauben von hinten. • Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden
