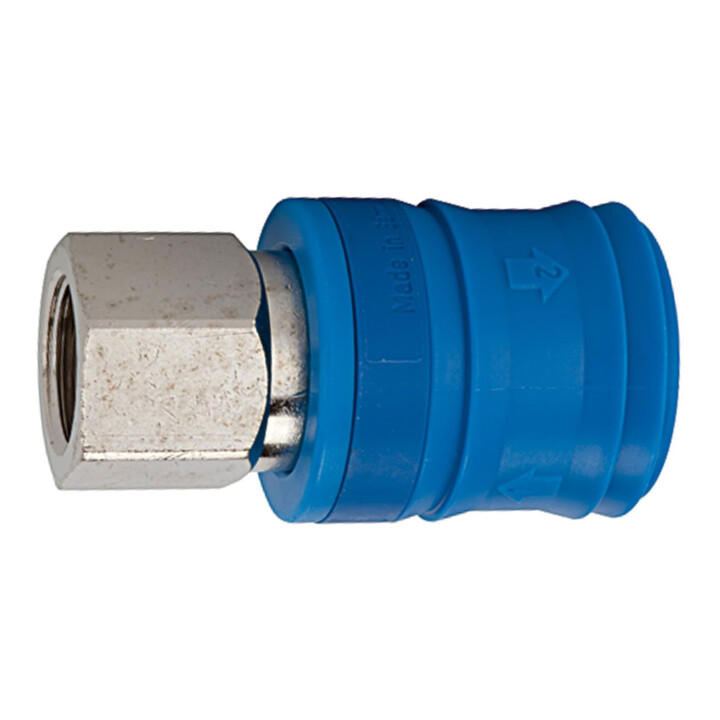

Riegler Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 3/8 IG
Riegler Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 3/8 IG
übermorgen
Standardlieferung
- NW
- 7,4
- Anschluss
- G 3/8 IG
- SW
- 24 mm
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Betriebsdruck
- max. 12 bar, statischer Betriebsdruck (ohne Pulsation)
- Gehäuse
- Messing vernickelt
- Dichtmaterial
- NBR
- Mediumstemperatur min.
- -20 °C
- Mediumstemperatur max.
- 60 °C
- Umgebungstemperatur min.
- -20 °C
- Umgebungstemperatur max.
- 60 °C
- Durchfluss
- 1300 l/min (Luft)
- Kugel
- Edelstahl
- Feder
- Edelstahl
- Ventilkörper
- Messing vernickelt
- Ventilstift
- Edelstahl
- Sprengring
- Edelstahl
- Entriegelungshülse
- Kunststoff
- Ventil
- Messing
- Länge
- 60.2 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 73658141
- GTIN
- 4047322062589

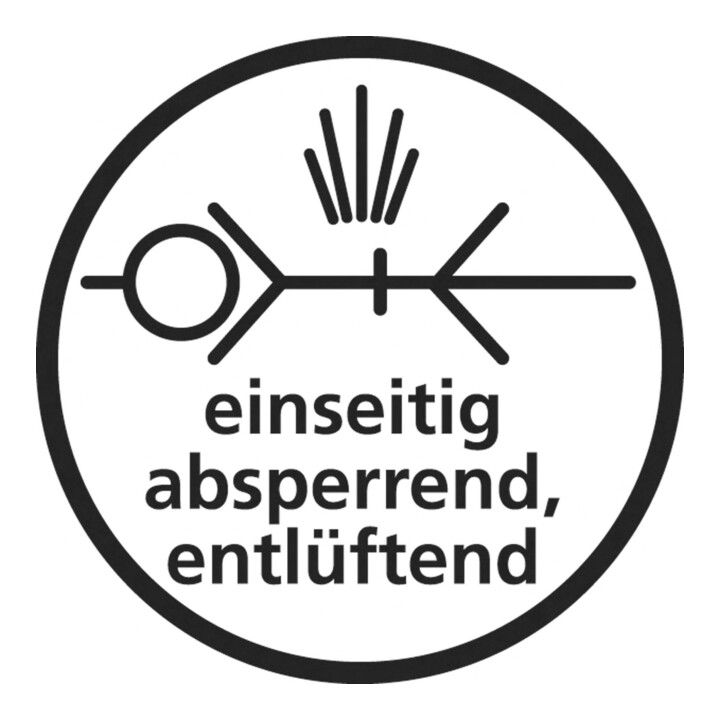

• Sicherheitskupplung NW 7,4, Typ KE, Messing vern., G 3/8 IG, Betriebsdruck max. 12 bar, Mediums-/Umgebungstemp. -20°C bis 60°C • Einhand-Sicherheitskupplungen mit zweifacher Verriegelung • Das Kuppeln erfolgt wie bei Standardkupplungen durch einfaches Eindrücken des Steckers in die Kupplung • Beim Entkuppeln wird die erste Verriegelung durch Zurückschieben der Verriegelungshülse freigegeben • Das Kupplungsventil schließt • Jetzt kann die komprimierte Luft aus dem Stecker und im Schlauch entweichen • Durch nochmalige Betätigung der Entriegelungshülse wird das zweite Verriegelungssystem freigegeben • Erst jetzt kann die Verbindung sicher gelöst werden • Das System erfüllt die Forderungen der ISO 4414 und ist BIA-konform • Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug • Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. • Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive
