Riegler Pneumatisch entsperrbares Rückschlagventil G 1/4, G 1/4 i., G 1/8
Hersteller-Nr.:63.014-14|Art.-Nr.:71204886
1/3

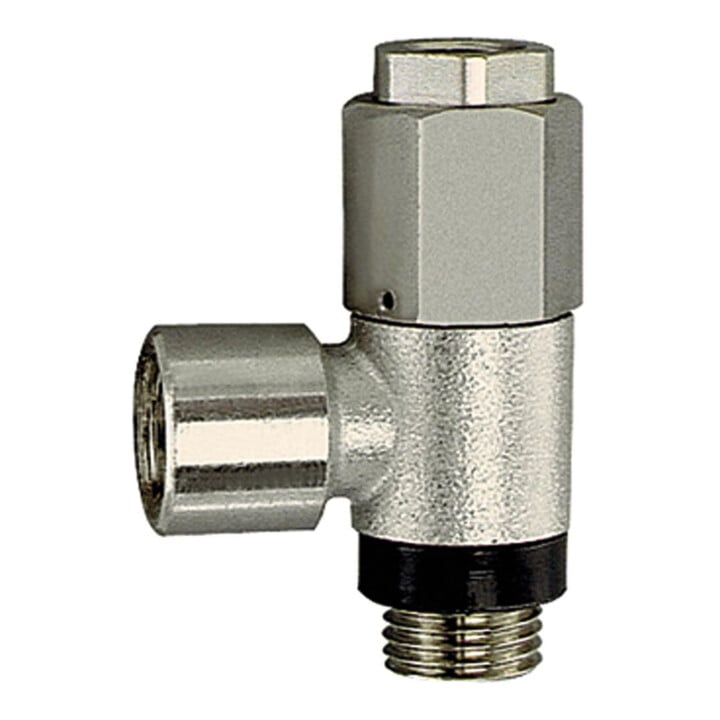

Riegler Pneumatisch entsperrbares Rückschlagventil G 1/4, G 1/4 i., G 1/8
Hersteller-Nr.:63.014-14|Art.-Nr.:71204886
42,49 €inkl. MwSt.
20+ auf Lager
bis Mi., 19. Aug.
Standardlieferung
Technische Daten
- Steuerdruck min.
- 0.5 bar
- Betriebsdruck min.
- 0.3 bar
- Betriebsdruck max.
- 10 bar
- Steuerdruck max.
- 2.5 bar
- Mediumstemperatur max.
- 60 °C
- Umgebungstemperatur max.
- 60 °C
- Material
- Messing vernickelt
- Einbaulage
- beliebig, Ringstück vor dem Festschrauben positionieren
- Dichtmaterial
- NBR
- Anschluss 1
- G 1/4
- Anschluss 2
- G 1/4
- Anschluss 3
- G 1/8

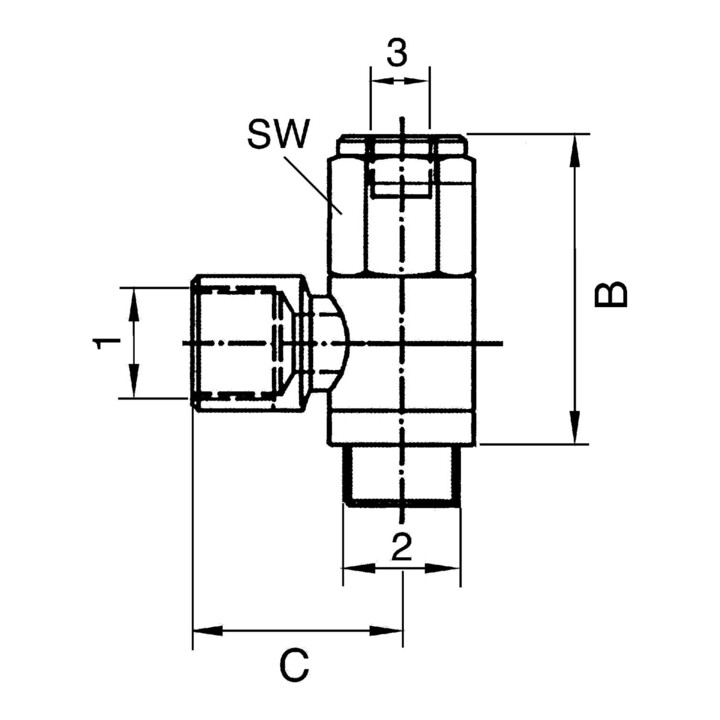

- B
- 43 mm
- C
- 25.4 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 71204886
- GTIN
- 4047322107020
Produktbeschreibung

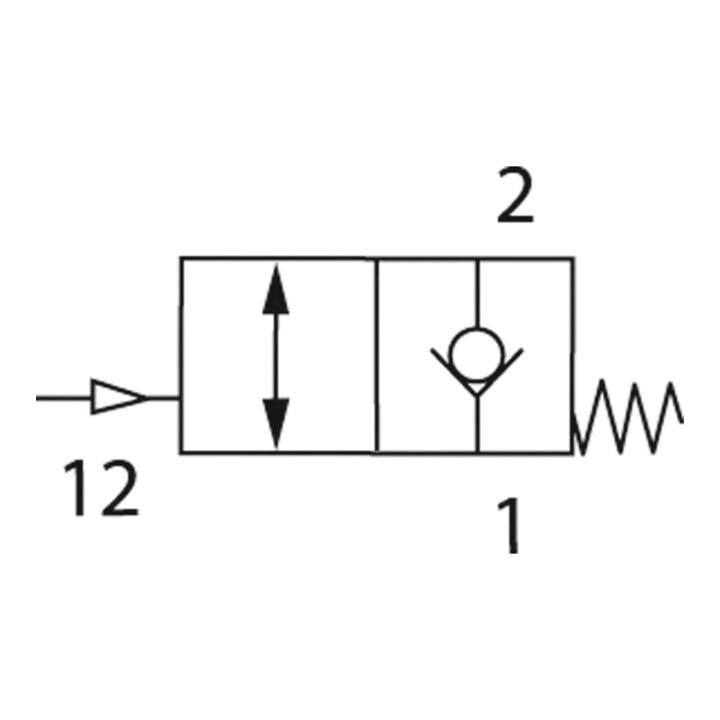

• Pneumatisch entsperrbares Rückschlagventil G 1/4, G 1/4 i., G 1/8, Arbeitsdr. 0,3-10 bar, Temp. max. 60 °C, MS vern • Zum Anhalten und Positionieren der Zylinderbewegung:Liegt ein Steuersignal am Anschluss 3 (siehe Zeichnung) an, kann die Druckluft. vom und zum Zylinder fließen • Liegt kein Steuersignal mehr an, so sperrt das Rückschlagventil die Zylinder-Abluft • Der Zylinder wird angehalten • Die entsperrbaren Rückschlagventile werden anstelle der normalen Schlauchanschlüsse direkt an den Zylinder geschraubt • Hinweis: Der Steuerdruck ist abhängig vom Betriebsdruck
