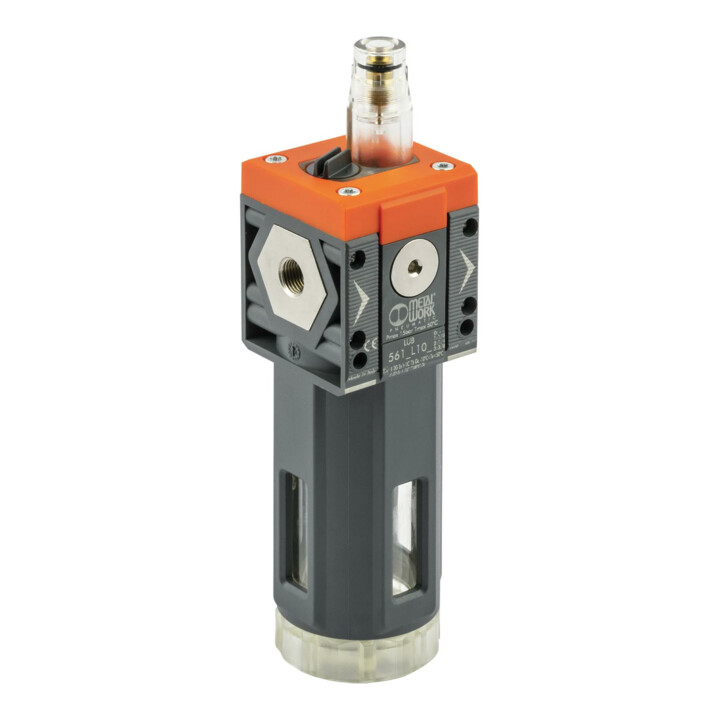

Riegler Öler »SYNTESI«, BG 2, G 1/2
Riegler Öler »SYNTESI«, BG 2, G 1/2
bis Di., 18. Aug.
Standardlieferung
- BG
- 2
- Eingangsdruck max.
- 13 bar
- Temperaturbereich min.
- -10 °C
- Temperaturbereich max.
- 50 °C
- Gehäuse
- Technopolymer
- Anschluss Eingang
- G 1/2
- Anschluss Ausgang
- G 1/2
- Dichtmaterial
- NBR
- Tropfaufsatz
- Technopolymer
- Durchflusswertmessung 1
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 0,5
- Durchfluss 1
- 3900 Nl/min
- Durchflusswertmessung 2
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 ba
- Durchfluss 2
- 6100 Nl/min
- Behälter
- Technopolymer
- A
- 60,5 mm
- A1
- - mm
- B
- 200,5 mm
- F
- 38,2 mm
- Serie
- Syntesi
- Medium
- Druckluft oder andere neutrale Gase
- Empfohlene Öle
- ISO und UNI FD22 (RIEGLER Öl Typ32, Energol HPL, Spinesso, M
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 84693597
- GTIN
- 4047322760256
• Öler »SYNTESI«, BG 2, G 1/2, p1 max. = 13 bar, T = -10 … 50 °C • Pneumatische Öler sind die einfachste Lösung, um Öl zu den Aktoren eines Schaltkreises zu transportieren • Wenn die Druckluft durch den Öler fließt, trifft sie auf eine bewegliche Membran, die den Weg teilweise blockiert und dabei eine kleine Druckdifferenz zwischen Ein- und Ausgangsseite erzeugt • Das Öl wird nun mit Hilfe des höheren Druckes zur Einstelldrossel gefördert • Die Ölmenge kann genau dosiert werden, da die Tropfen in der transparenten Ölerkuppel beobachtet werden können • Die Füllung darf nur im drucklosen Zustand über das Einfüllloch erfolgen • Dazu ist der Stöpsel neben der Ölerkuppel herauszuschrauben • Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der als Druckschalter oder als zusätzliche Abnahme genutzt werden kann • Der Anschluss von Manometern wird nicht empfohlen • ATEX-Ausführung auf Anfrage!
