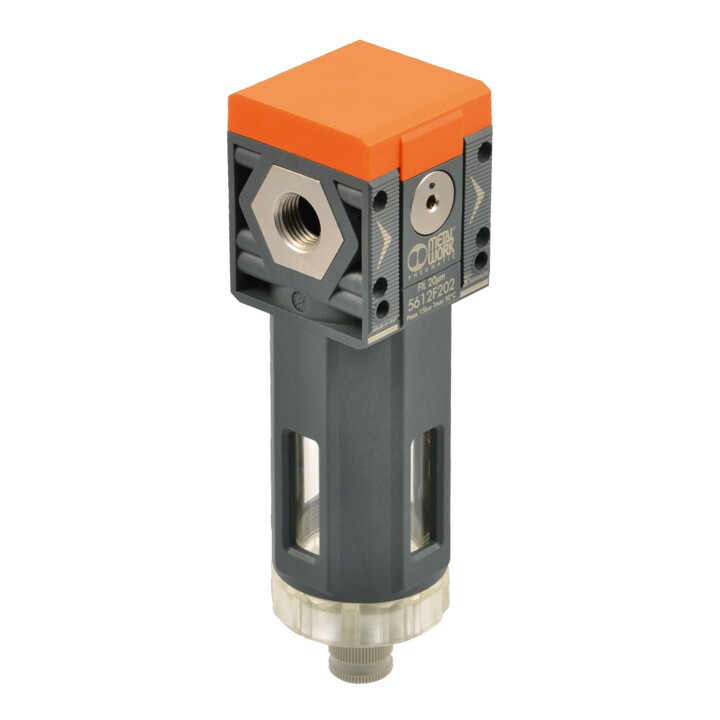

Riegler Filter »SYNTESI«, BG2, G 3/4, 20µm, RMSA halbautom.
Riegler Filter »SYNTESI«, BG2, G 3/4, 20µm, RMSA halbautom.
Do., 16. Juli
Standardlieferung
- BG
- 2
- Eingangsdruck max.
- 13 bar
- Temperaturbereich min.
- -10 °C
- Temperaturbereich max.
- 50 °C
- Gehäuse
- Technopolymer
- Anschluss Eingang
- G 3/4
- Anschluss Ausgang
- G 3/4
- Gewinde auf Vorder- und Rückseite
- G 1/4
- Filterfeinheit
- 20 µm
- Durchflusswertmessung 1
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 0,5
- Durchfluss 1
- 3800 Nl/min
- Durchflusswertmessung 2
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 ba
- Durchfluss 2
- 5200 Nl/min
- Behälter
- Technopolymer
- A
- 60,5 mm
- A1
- 95,0 mm
- B
- 178,0 mm
- F
- 38,2 mm
- Serie
- Syntesi
- Medium
- Druckluft oder andere neutrale Gase
- Dichtmaterial
- NBR
- Kondensatablass
- RMSA halbautomatisch
- Reinheitsklasse d. Luft am Ausgang nach ISO 8573-1
- 4.7.4
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 74863047
- GTIN
- 4047322759243
• Filter »SYNTESI«, BG 2, G 3/4, 20 µm, p1 = max. 13 bar, RMSA halbautomatisch, T = -10 … 50 °C • Die Filtration erfolgt über einen Zentrifugalabscheider (Kondenswasser) und ein Sinter-Filterelement (feste Partikel) • Das Kondensat wird davor geschützt, dass die abgelagerten Verunreinigungen nicht wieder in den Luftkreislauf zurückkehren können • Kondensatablässe RMSA halbautomatisch oder RA vollautomatisch • SAC vollautomatisch auf Anfrage • Filterfeinheit 20 µm (ausreichend für die meisten Anwendungen) oder 5 µm. 50 µm auf Anfrage • Der RMSA-Ablass schließt bei ca. 1 bar und entwässert im drucklosen Zustand • Optional kann er manuell verriegelt werden • Der RA-Ablass entleert das Kondensat immer dann automatisch und unabhängig vom Druckniveau, wenn es notwendig ist • Der SAC-Ablass gibt das Kondensat nur in Fällen plötzlicher Druckänderungen frei • Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme für gefilterte Druckluft genutzt werden kann • ATEX-Ausführung auf Anfrage!
