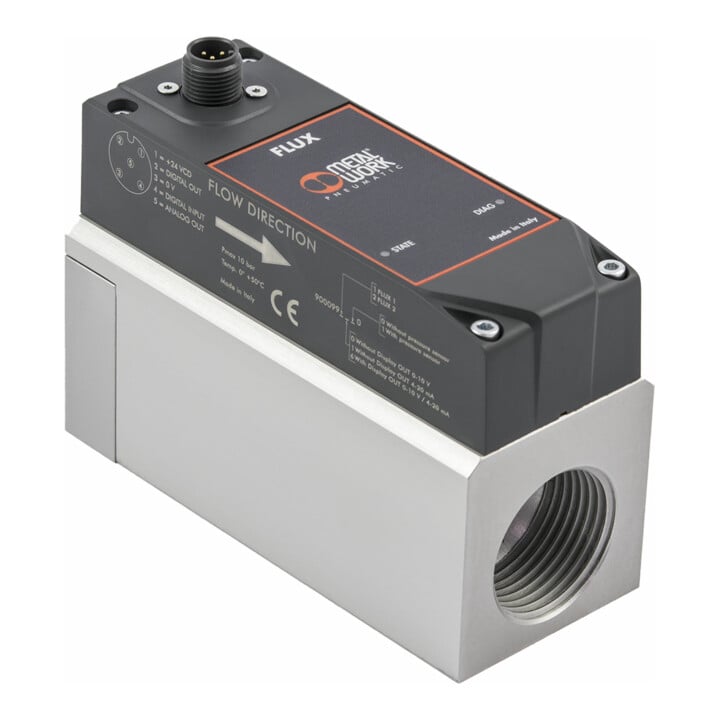

Riegler Durchflussmesser »FLUX«, BG 2, 0 … 10 V/4 … 20 mA
Riegler Durchflussmesser »FLUX«, BG 2, 0 … 10 V/4 … 20 mA
bis Mi., 5. Aug.
Standardlieferung
- Serie
- FLUX
- BG
- 2
- Anschluss
- G 1 IG
- Temperaturbereich min.
- 0 °C
- Temperaturbereich max.
- 50 °C
- Betriebsdruck min.
- 0 bar
- Betriebsdruck max.
- 10 bar
- Durchflussmessbereich min.
- 0 Nl/min
- Durchflussmessbereich max.
- 4000 Nl/min
- Durchflussrichtung
- unidirektional
- A
- 116,0 mm
- B
- 87,0 mm
- Messsystem
- thermisch
- Medium
- gefilterte, ungeölte Druckluft und neutrale Gase
- Erforderliche Reinheitsklasse nach ISO 8573-1
- 4.7.3
- Versorgungsspannung
- 12 -10 % bis 24 +30 % V DC
- Betriebsspannung min.
- 10,8 V DC
- Betriebsspannung max.
- 31,2 V DC
- Max. zulässige Spannung
- 32 V DC *
- Display
- ohne
- Ausgabe der Messwerte
- nur über Leitung
- Gehäuse
- Aluminium
- Digitaler Ausgang
- -
- Analoger Ausgang
- 0 - 10 V / 4 - 20 mA
- Schutzart
- IP 65
- Hysterese
- einstellbar
- Drucksensor
- ohne
- IO-Link
- ohne
- WiFi
- ohne
- Kompatibel mit App
- nein
- Funktion
- Durchflussmesser
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 65622330
- GTIN
- 4047322799386
• Durchflussmesser »FLUX«, BG 2, 0…4000 Nl/min, G 1, p1 = 0…10 bar, T = 0…50 °C, 12…24 V DC, 0…10 V/4…20 mA • Thermische Durchflussmesser der Baureihe »FLUX« dienen zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen, sowie für Leckagen- und Energieeffizienzmessungen • Alle Durchflussmesser verfügen über einen M12-Anschluss für die Stromversorgung und Signalverwaltung sowie einen Analogausgang, der wahlweise auf Spannung oder Strom eingestellt werden kann • Für optimale Ergebnisse muss vor und nach dem Gerät eine Beruhigungsstrecke eingehalten werden • Bei Nichtbeachtung entstehen Luftverwirbelungen, die das Messergebnis verfälschen • Sie sind in zwei Hauptversionen: mit oder ohne integriertem Display erhältlich • Die Versionen mit Display bieten eine intuitive Benutzeroberfläche für verschiedene Informationen in Echtzeit, darunter: - Durchflussmenge, Druck und Temperatur - momentane und kumulative Mengen - Stromverbrauch zur Erzeugung des gemessenen Durchflusses • Die drahtlosen Versionen können über die spezielle App „Metal Work FluxUP“ über Bluetooth® mit Ethernet-Netzwerken und mobilen Geräten kommunizieren • Neben der Anzeige der Messwerte in Echtzeit können über diese App alle Einstellungen des Durchflussmessers geändert und die relevanten Daten angezeigt werden. • »FLUX« der Baugrößen 1 und 2 können an »SYNTESI« Wartungseinheiten der Baugrößen 1 und 2 montiert werden, ist der Verbau eingangsseitig, muss dies im Gerät eingestellt werden, um Messabweichungen zu korrigieren • Sitzt die »SYNTESI« am Ausgang, muss die eingangsseitige Beruhigungsstrecke weiterhin gewährleistet sein. • »FLUX« der Baugrößen 3 und 4 werden direkt in den Leitungen verbaut • Aufgrund ihrer Größe und ihres Gewichtes sind sie nicht für den direkten Verbau an Wartungseinheiten vorgesehe
