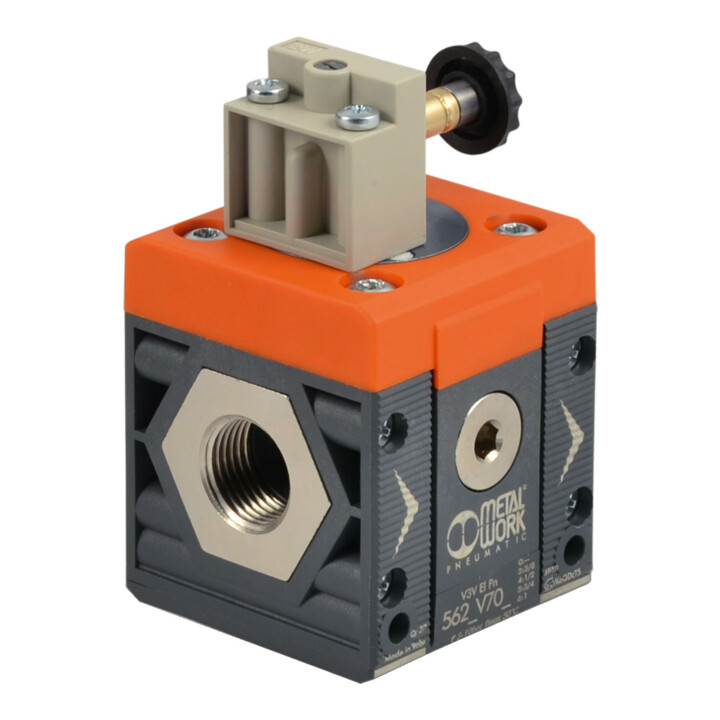

Riegler Absperrventil »SYNTESI«, elektrisch, BG2, G 1/2
Riegler Absperrventil »SYNTESI«, elektrisch, BG2, G 1/2
bis Mo., 10. Aug.
Standardlieferung
- BG
- 2
- Eingangsdruck min.
- 3 bar
- Eingangsdruck max.
- 10 bar
- Temperaturbereich min.
- -10 °C
- Temperaturbereich max.
- 50 °C
- Gehäuse
- Technopolymer
- Anschluss Eingang
- G 1/2
- Anschluss Ausgang
- G 1/2
- Durchfluss 1
- 3000 Nl/min
- Durchfluss 2
- 4000 Nl/min
- Abluft
- G 1/4
- A
- 60,5 mm
- A1
- - mm
- B
- 113,0 mm
- F
- 42,7 mm
- Serie
- Syntesi
- Durchflusswertmessung 1
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 0,5
- Durchflusswertmessung 2
- P2 = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 ba
- Durchflussmenge der Entlüftung bei 6,3 bar
- 2000 Nl/min
- Medium
- Druckluft oder andere neutrale Gase
- TechnischerHinweis1
- Spule, Stecker und Schalldämpfer im Lieferumfang nicht entha
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art. Nr.
- 85152356
- GTIN
- 4047322763431
• Absperrventil »SYNTESI«, elektrisch CNOMO, BG 2, G 1/2, Abluft G 1/4, p1 = 3 … 10 bar, T = -10…50 °C, o. Spule/Stecker/Schalld • Diese Geräte trennen den pneumatischen Schaltkreis vom Hauptversorgungsanschluss • Es sind 3/2-Wegeventile, die in gesperrter Position den Schaltkreis entlüften • Somit sind Absperrventile für Wartungsarbeiten oder Fälle, bei denen die Zuluft an den Aktoren abgeschaltet werden muss, notwendig • Verfügbar als manuelle, pneumatische oder elektropneumatische Variante • Auf Anfrage auch als elektropneumatische Version mit externer Steuerluft erhältlich (für Anwendungen, bei denen der Druck in der Wartungseinheit außerhalb des Druckbereiches für die Betätigung der elektropneumatischen Ausführung liegt) • Die handbetätigte Ausführung kann in der abgesperrten Position mit bis zu zwei (Baugröße 1) bzw. drei (Baugröße 2) Vorhängeschlössern gesichert werden • Alternativ ist auf Anfrage eine Ausführung mit einem Loch Ø 7 mm für ein einzelnes Schloss verfügbar • Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme genutzt werden kann • Bei manuell und pneumatisch betätigten Absperrventilen ist ein Schalldämpfer im Lieferumfang nicht enthalten • Bei elektrisch betätigten Absperrventilen sind Spule, Stecker und Schalldämpfer im Lieferumfang nicht enthalten • ATEX-Ausführung auf Anfrage!
