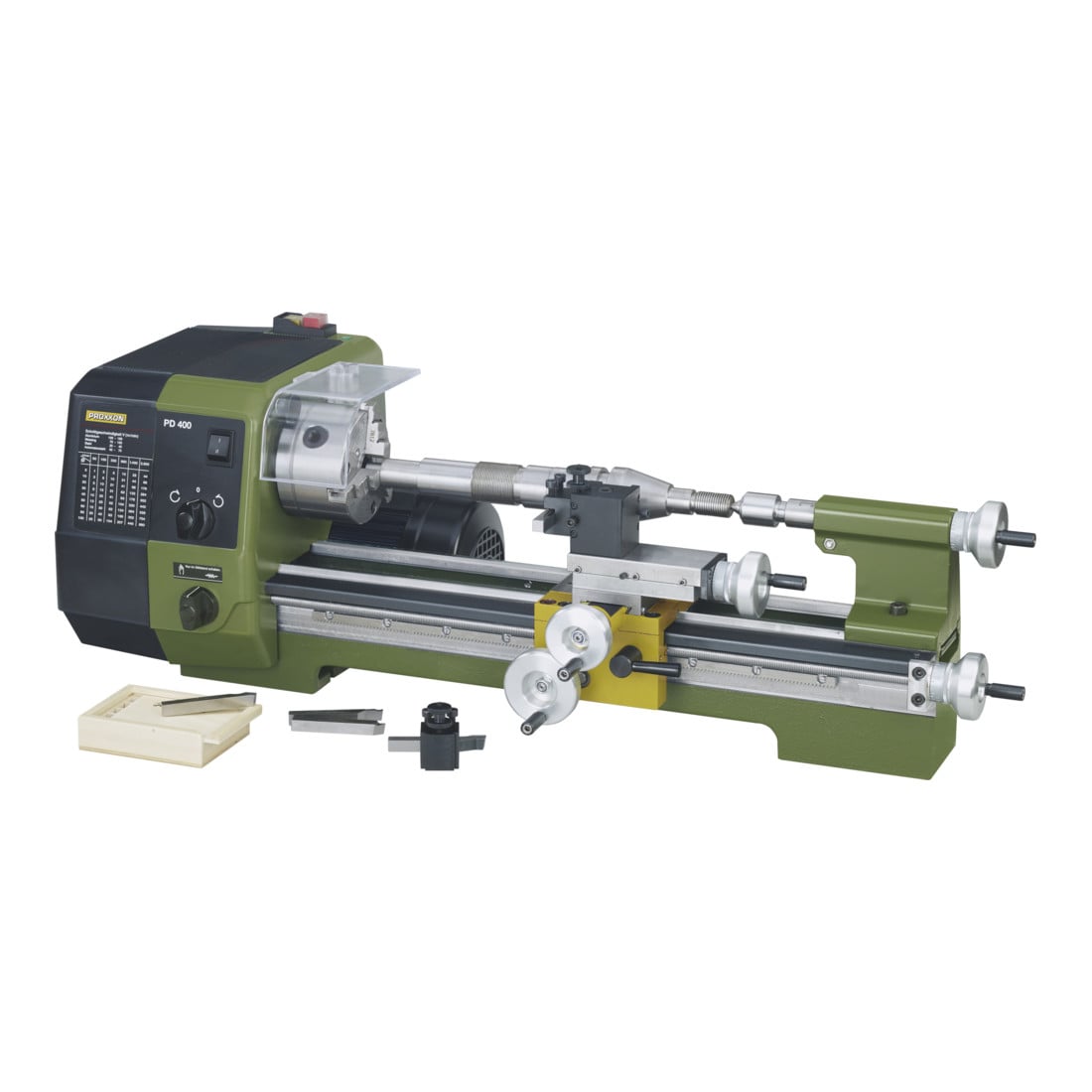

• Die Präzisionsdrehmaschine PD 400 von PROXXON • Das Herzstück eines Systems, vielseitig und ausbaufähig • Präzision made in Germany! Nach DIN 8606. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff • Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden • Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten • Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung • Für schwingungsfreies Arbeiten auch bei hoher Belastung • Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230 • Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss • Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig • Spindeldurchlass 20,5 mm • Rundlaufgenauigkeit ohne Futter 1/100 mm • Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U) • Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm) • Reitstock: Aus Alu-Druckguss • Pinole Ø 24 mm, ausfahrbar bis 40 mm • Mit mm-Skala • Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2) • Support: Bettschlitten aus Zink-Druckguss • Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl • Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden) • Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung • Für Drehstähle 10 x 10 mm • Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe • Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm) • Spannbereich durch Wendebacken 3 - 100 mm • Dazu Drehfutterschutz mit Sicherheitsabschaltung • Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring • Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm • 1 U = 1 mm • Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm • 1U = 1, 5 mm • Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange • Gewindeschneideinrichtung: Für Links- und Rechtsgewinde • Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm • Auch für Zollgewinde von 10 - 48 Gang

Anwendung

• Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc
