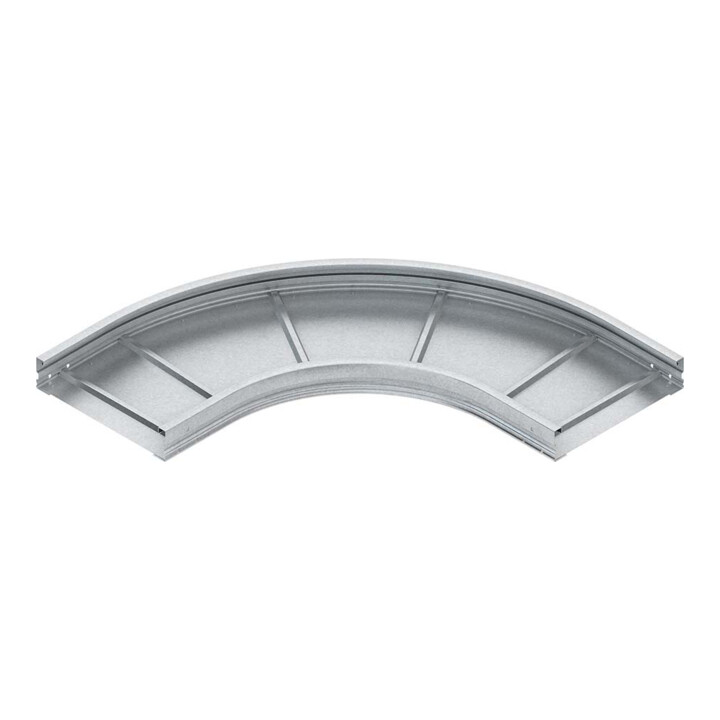

Niedax Rundbogen WRBR 105.200
Niedax Rundbogen WRBR 105.200
- Richtungsänderung
- horizontal
- Winkel
- 90°
- Bauform
- Bogen starr
- Bogenausführung
- glatter Bogen
- Mit Oberteil
- Nein
- Innenradius
- 500 mm
- Kabelrinnenhöhe
- 105 mm
- Kabelrinnenbreite
- 200 mm
- Materialstärke
- 1,5 mm
- Seitenlochung
- Nein
- Montagelochung im Boden
- Nein
- NATO-Lochbild
- Nein
- Ausführung
- integrierter Verbinder
- Weitspann-Ausführung
- Ja
- Geeignet für Funktionserhalt
- Nein
- Werkstoff
- Stahl
- Rostfreier Stahl, gebeizt
- Nein
- Werkstoffgüte
- sonstige
- Oberflächenschutz
- bandverzinkt
- Hersteller
- Niedax GmbH & Co. KG Asbacher Straße 141, 53545 Linz/Rhine, DE [email protected], +49 2644 56 06 0
- Art. Nr.
- 56484659
- GTIN
- 4013339949281

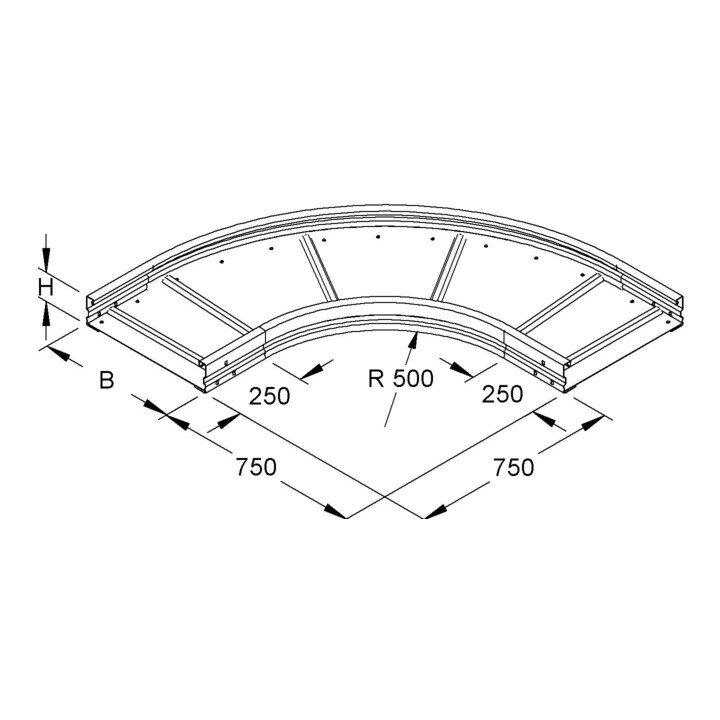

• Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90°Abgängen • Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen • Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann • Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden • Verwendbar für: Weitspannkabelrinne WRL 105 • Weitspannkabelrinne WRU 105 • Abmessungen (ca. Maße) Höhe H x Breite B: 105 x 200 mm • Abmessungen außen: 750 mm + B • Innenholmradius R: 500 mm • Werkstoff: Stahl, bandverzinkt nach DIN EN 10346
