Niedax Hängestiel HDUF 50/1500
Niedax Hängestiel HDUF 50/1500
- Länge
- 1505 mm
- Profilbreite
- 49 mm
- Profilhöhe
- 50 mm
- Ausführung
- U-Profil doppelseitig
- Tragfähigkeit
- 4 kN
- Geeignet für Funktionserhalt
- Ja
- Werkstoff
- Stahl
- Rostfreier Stahl, gebeizt
- Nein
- Werkstoffgüte
- sonstige
- Oberflächenschutz
- feuerverzinkt
- Gewicht
- 4,56434 kg
- Hersteller
- Niedax GmbH & Co. KG Asbacher Straße 141, 53545 Linz/Rhine, DE [email protected], +49 2644 56 06 0
- Art. Nr.
- 74305992
- GTIN
- 4013339174102

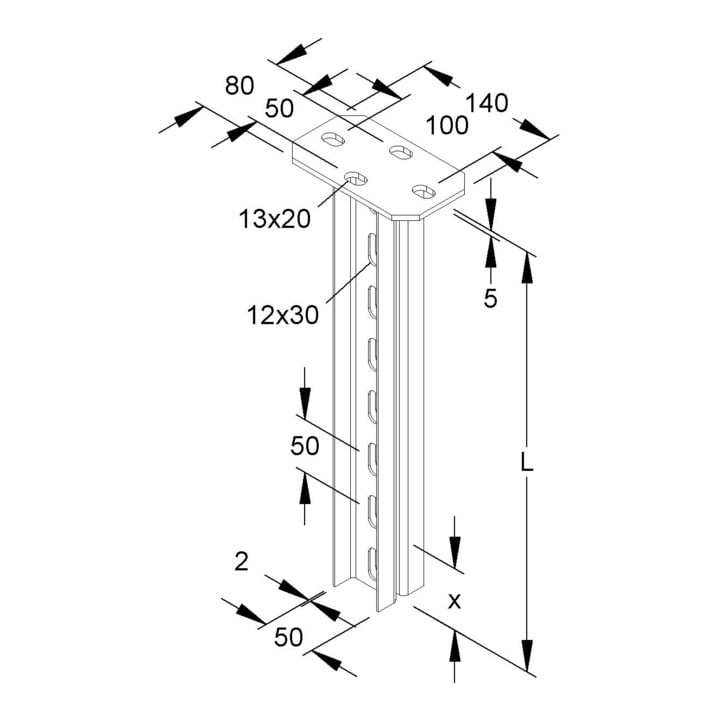

• Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich • Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden • Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger: KTUM.=400 mm Länge KTU.=600 mm Länge für Ausleger: KTUG.=400 mm Länge (Funktionserhalt) für Ausleger: KTU.=400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t: 140 x 80 x 5 mm Befestigungslochung: 13 x 20 mm mittiger Abstand: 100 mm U-Profil (doppelt mit 6 mm Abstand): 50 x 22 x 2 mm Profillochung, einreihig: 12 x 30 mm mittiger Abstand: 50 mm Gesamtlänge L: 1505 mm Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
