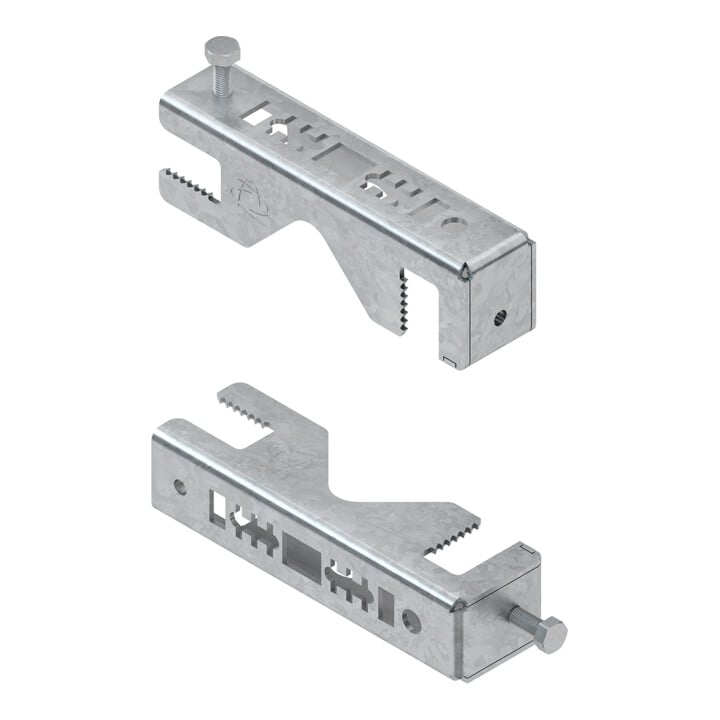

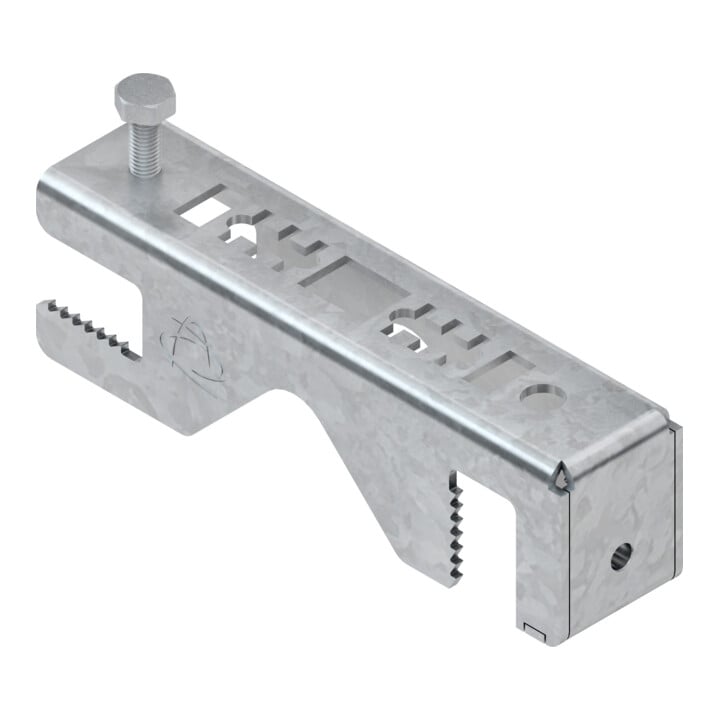

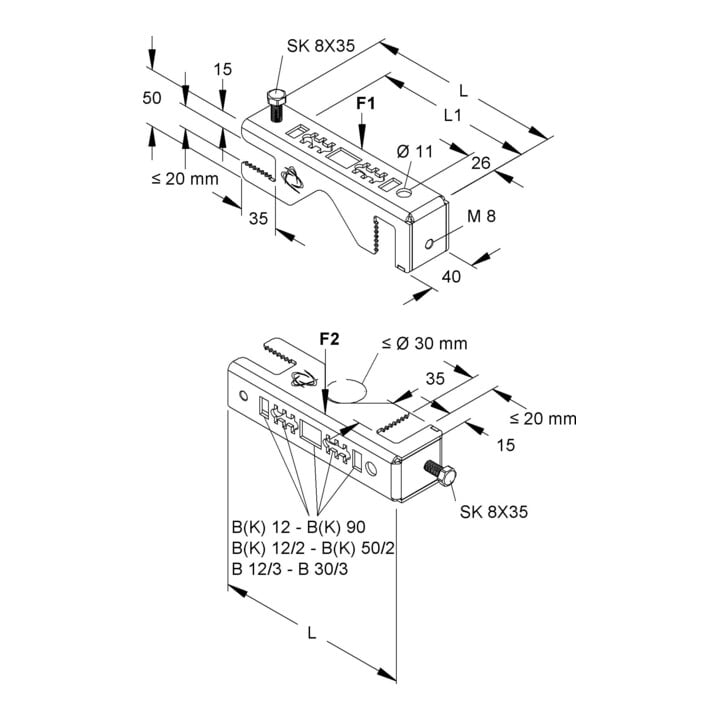

• Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen • eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme • eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren=Ø30 mm • bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/ • an der Befestigungsklemmenspitze durch eine LochungØ11 mm erfolgen • stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden • durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör • Verwendung für Gitterrinnen: Gr • GRS • GRL • GRCI • MTC.100 - • MTCG • Abmessungen (ca. Maße) Gesamtlänge L: 173 mm Auflagelänge L1: 148 mm Stahlträgerflanschstärke:=20 mm • Tragfähigkeit F1 horizontal bei L 1/2: 0,6 kN • Tragfähigkeit F2 vertikal bei L 1/2: 0,9 kN • Schraubenanzugsmoment: 8 Nm • Werkstoff: Stahl, bandverzinkt nach DIN EN 10346
