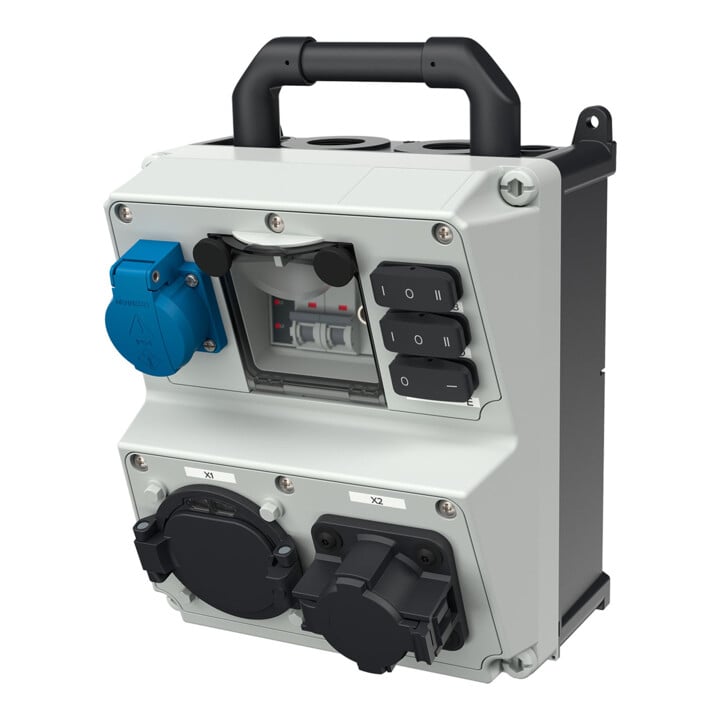

• MENNEKES Pruefbox Generation 3 zur Funktionsueberpruefung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Pruefbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Pruefkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden • Ein Pruefkabel liegt der Pruefbox nicht bei, kann bei Bedarf aber separat bestellt werden • Formschoenes, robustes Kunststoff Gehaeuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u • Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben • Bestueckung/Absicherung: 1 Schutzkontakt-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel • weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination • Folgende Pruefungen koennen durchgefuehrt werden: 1. Schalter (State A / B) • 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lueftungsanforderung State C /D) • 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) • 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter • 5. Pruefen von Zaehlern durch Anschluss einer Wechselstromlast an die Schutzkontakt-Steckdose • 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
