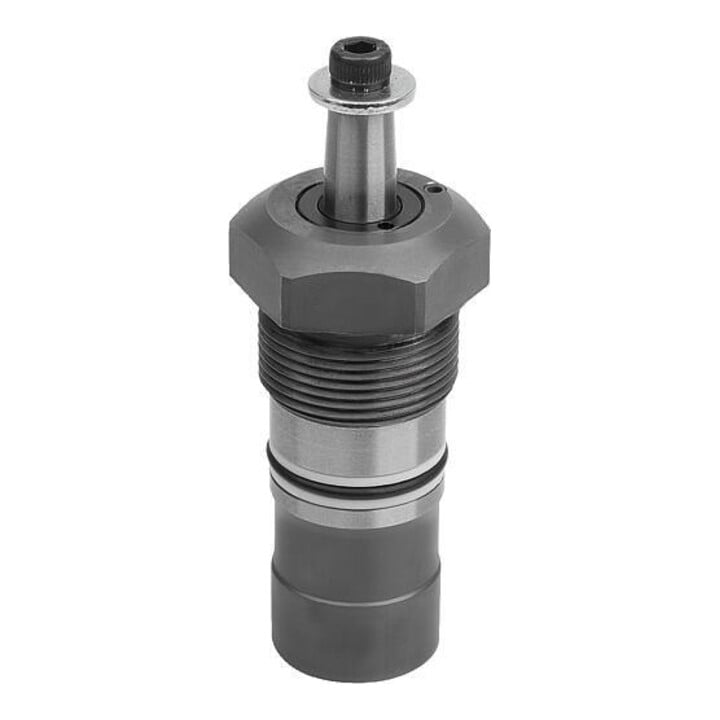

Der KIPP Schwenkspanner kompakt Form C ist ein einfach wirkender Spannmechanismus, der für präzises Fixieren und Spannen in verschiedenen Anwendungen eingesetzt wird.

Eigenschaften

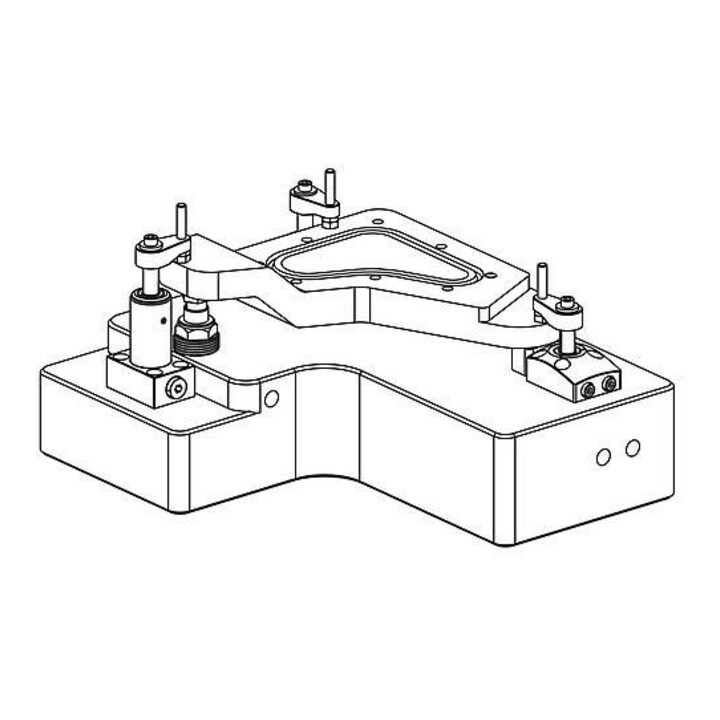

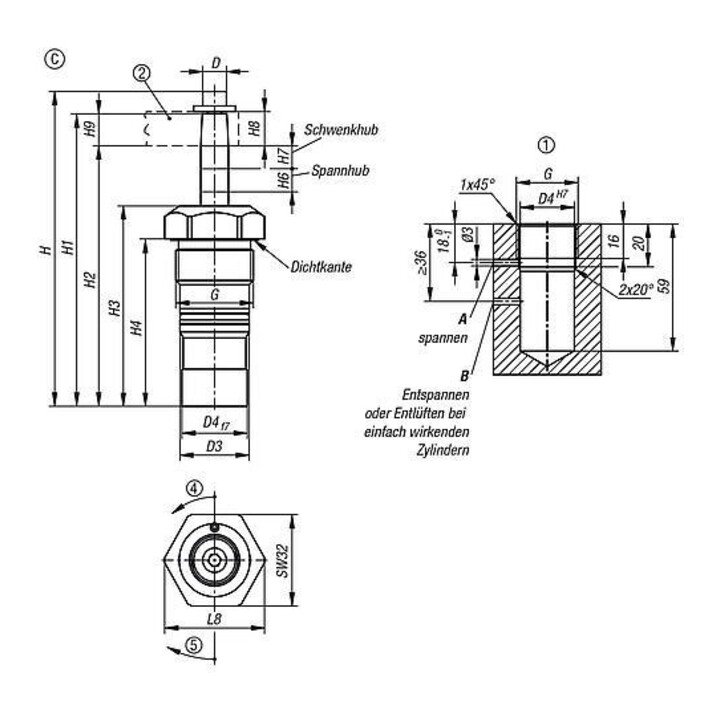

• Kompakte Bauweise für beengte Einbauverhältnisse • Geeignet für Spannvorrichtungen mit freiem Zugang beim Entnehmen und Hineinlegen • Einfach wirkende oder doppelt wirkende Zugzylinder • Spannbewegung kombiniert Schwenk- und Hubbewegung, tatsächlicher Spannhub linear • Verfügbar mit linkem oder rechtem Schwenkwinkel von 90° • Gehäuse und Kolben aus Stahl, Dichtung aus NBR • Gehäuse brüniert, Kolben gehärtet für hohe Belastbarkeit • Verschiedene Betätigungsweisen: Gewindeanschluss, O-Ring-Flanschanschluss, gebohrte Kanäle • Kollisionsfreier Zugang zum Werkstück durch Schwenkmechanismus • Montagehinweis: Spannarme müssen bei Montage gegengehalten werden, um Kugelführung zu schützen • Sinterfilter bei einfach wirkenden Zylindern je nach Belüftungsanschluss durch Verschlussschraube austauschbar • Auf Anfrage größere Kolbendurchmesser, Hübe, weitere Schwenkwinkel und Positionskontrolle verfügbar
