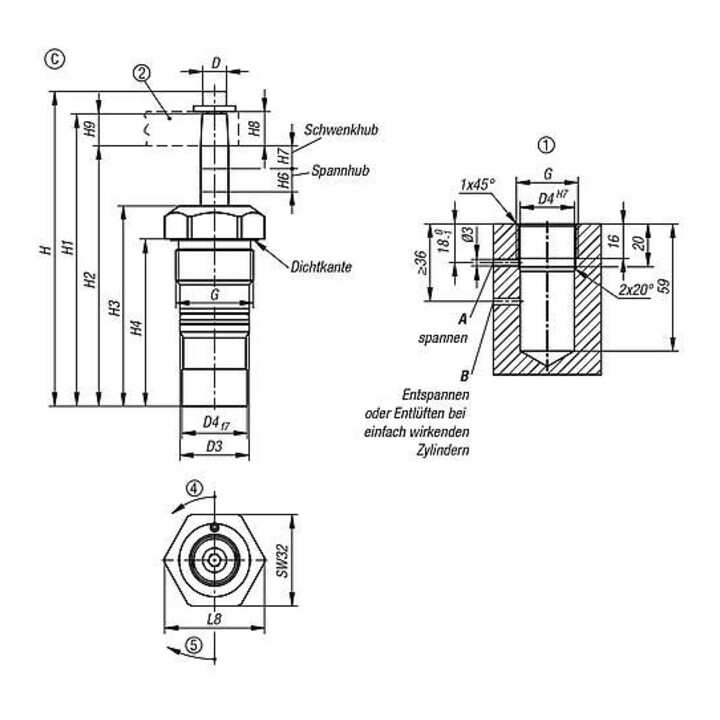

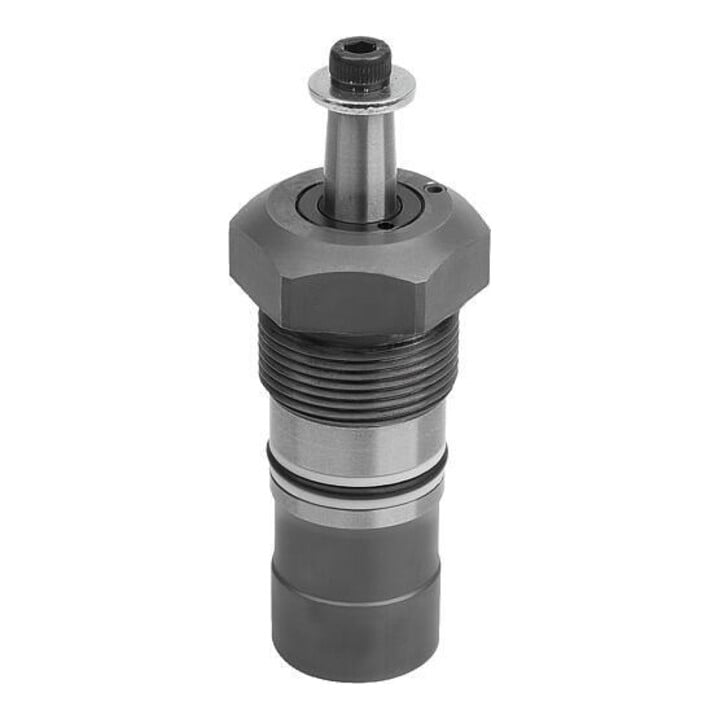

Der KIPP Schwenkspanner kompakt Form C ist ein doppelt wirkender Spanner mit gebohrten Kanälen, der sich für vielseitige Spannaufgaben eignet.

Eigenschaften

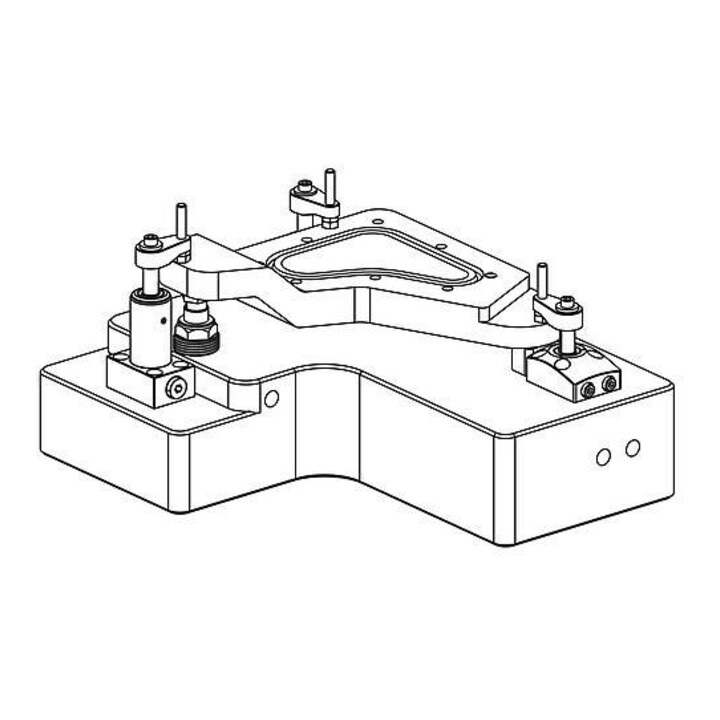

• Kompakte Bauweise für beengte Einbauverhältnisse • Geeignet für Spannvorrichtungen mit freiem Zugang zum Spannpunkt • Doppelt wirkende Zugzylinder mit kombinierter Schwenk- und Hubbewegung • Spannhub erfolgt in linearer Bewegung • Drei Gehäusearten und verschiedene Betätigungsweisen verfügbar • Schwenkwinkel wahlweise links oder rechts 90° • Gehäuse und Kolben aus Stahl, Gehäuse brüniert, Kolben gehärtet • Dichtungen aus NBR für zuverlässige Abdichtung • Betätigungsarten: Gewindeanschluss, O-Ring-Flanschanschluss, gebohrte Kanäle • Kollisionsfreier Zugang zum Werkstück durch Schwenkbewegung • Schutz der Kugelführung durch Gegenhalten der Spannarme bei Montage erforderlich • Austauschbarer Sinterfilter bei einfach wirkenden Modellen je nach Belüftungsanschluss • Auf Anfrage: größere Kolbendurchmesser, weitere Hübe, verschiedene Spannarmaufnahmen, Positionskontrolle möglich
