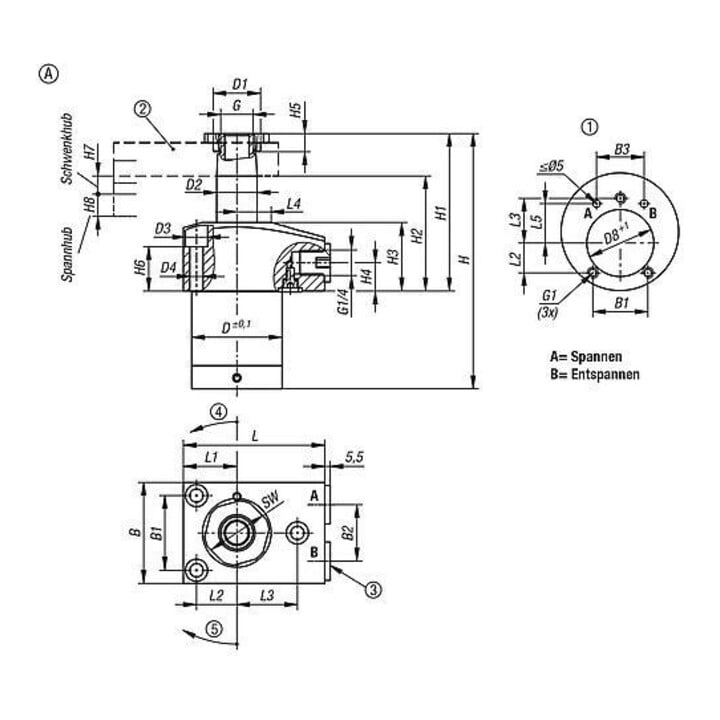

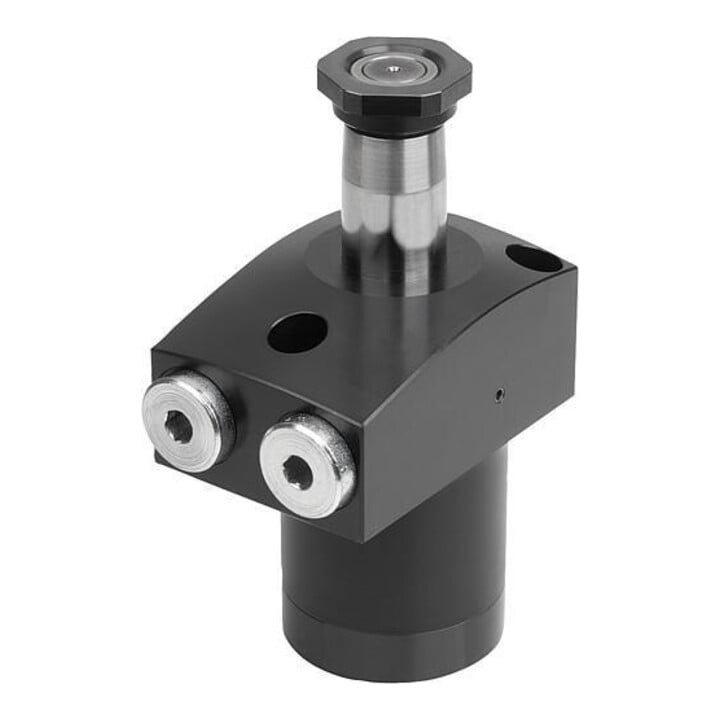

Der KIPP Schwenkspanner hydraulisch Form A ist ein doppelt wirkender Spannmechanismus, der für präzise Spannanwendungen entwickelt wurde.

Eigenschaften

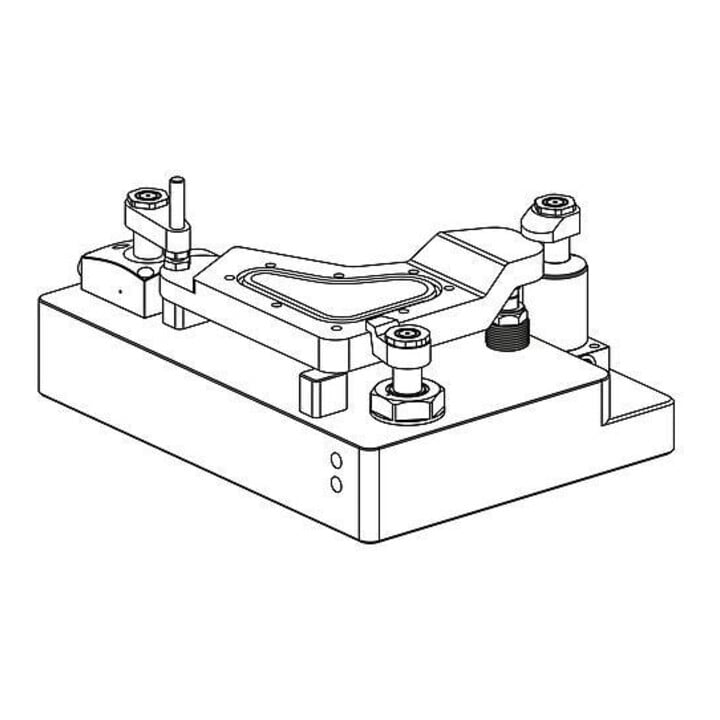

• Schwenkspanner für Spannvorrichtungen mit freiem Zugang beim Entnehmen und Hineinlegen • Arbeiten als einfach oder doppelt wirkende Zugzylinder • Spannbewegung kombiniert Schwenk- und Hubbewegung, tatsächlicher Spannhub linear • Drei Gehäusearten und verschiedene Betätigungsweisen verfügbar • Auswahl zwischen linkem oder rechtem Schwenkwinkel von 90° • Langlebig durch integrierten Metallabstreifer zum Schutz vor Spänen • Überlastsicherung schützt Schwenkmechanik vor Beschädigungen bei Blockierungen • Gehäuse und Kolben aus Stahl, Kolben gehärtet, Gehäuse brüniert • Dichtung aus NBR für zuverlässige Abdichtung • Verschiedene Anschlussarten: Gewindeanschluss, O-Ring-Flanschanschluss, gebohrte Kanäle • Kollisionsfreier Zugang zum Werkstück gewährleistet • Druckversorgung über diverse Anbindungsmöglichkeiten • Montagehinweise beachten, Spannarme müssen gegengehalten werden zur Schonung der Kugelführung • Austausch des Sinterfilters bei einfach wirkenden Zylindern je nach Belüftungsanschluss erforderlich • Auf Anfrage größere Kolbendurchmesser, Hübe, Schwenkwinkel und Spannarmaufnahmen sowie Positionskontrolle erhältlich
