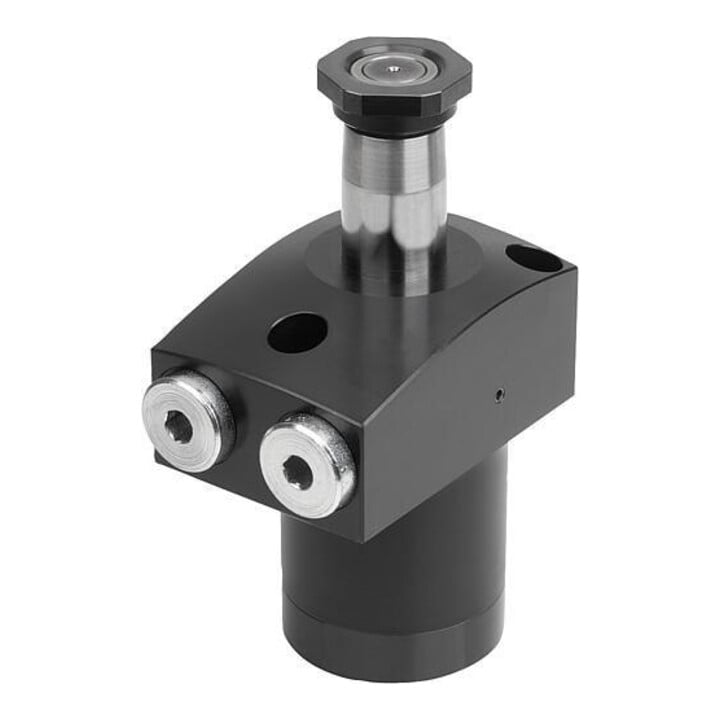

Der KIPP Schwenkspanner hydraulisch Form A ist ein doppelt wirkender Spannmechanismus, der für präzise und kraftvolle Spannvorgänge eingesetzt wird.

Eigenschaften

• Schwenkspanner für frei zugängliche Spannpunkte beim Entnehmen und Hineinlegen • Arbeiten als einfach oder doppelt wirkende Zugzylinder • Spannbewegung kombiniert Schwenk- und Hubbewegung mit linearem Spannhub • Verfügbar in drei Gehäusearten und verschiedenen Betätigungsweisen • Varianten mit linkem oder rechtem Schwenkwinkel von 90° • Langlebig durch integrierten Metallabstreifer zum Schutz vor Spänen • Überlastsicherung schützt Schwenkmechanik bei Blockierungen • Gehäuse und Kolben aus Stahl, Dichtung aus NBR • Gehäuse brüniert, Kolben gehärtet • Montage der Spannarme erfordert Gegenhalten zum Schutz der Kugelführung • Einfach wirkende Schwenkspanner mit austauschbarem Sinterfilter bei Belüftungsanschluss • Verschiedene Anschlussmöglichkeiten: Gewinde, O-Ring-Flansch, gebohrte Kanäle • Kollisionsfreier Zugang zum Werkstück gewährleistet • Druckversorgung über diverse Anbindungsmöglichkeiten • Auf Anfrage größere Kolbendurchmesser, Hübe, weitere Schwenkwinkel und Positionskontrolle möglich
