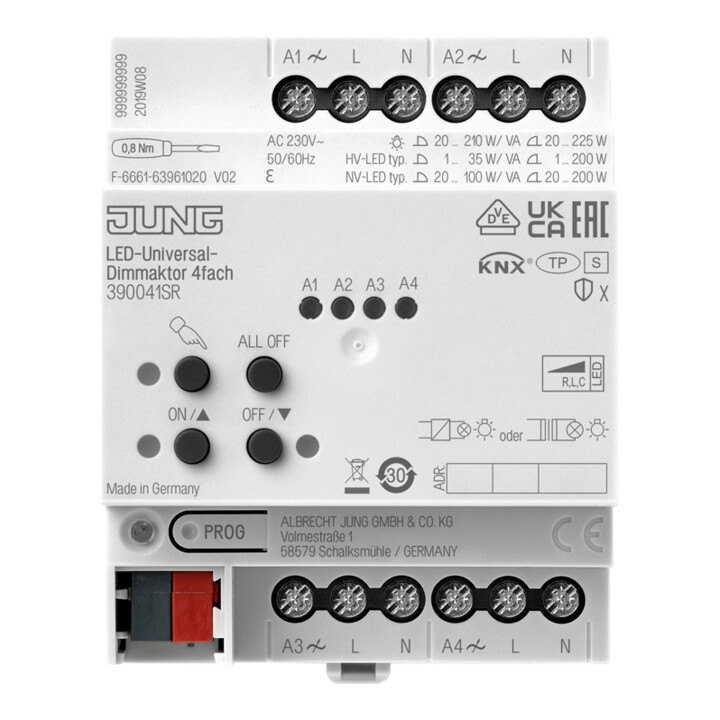

Jung KNX Universal-Dimmaktor LED, 4fach, 4 TE 39004 1S R
Jung KNX Universal-Dimmaktor LED, 4fach, 4 TE 39004 1S R
übermorgen
Standardlieferung
- Bussystem KNX
- ja
- Bussystem KNX-Funk
- nein
- Bussystem Funkbus
- nein
- Bussystem LON
- nein
- Bussystem Powernet
- nein
- Andere Bussysteme
- ohne
- Funk bidirektional
- nein
- Ausführung
- Dimmaktor
- Montageart
- REG
- Breite in Teilungseinheiten
- 4
- Mit Busankopplung
- ja
- Busmodul abnehmbar
- nein
- Nebenstelleneingang
- nein
- Vor Ort-/Handbedienung
- ja
- Mit LED-Anzeige
- ja
- Anzahl der Ausgänge
- 4
- Ausgangsleistung
- 1..225 W
- Leistungszusatz verwendbar
- ja
- Lastart
- universal und LED Retrofit
- Max. Steuerstrom
- 15 mA
- Spannung
- 110..230 V
- Parallel-Betrieb möglich
- ja
- Frequenz
- 50..60 Hz
- Hersteller
- JUNG GmbH & Co. KG Volmestraße 1, 58579 Schalksmühle, DE [email protected], +49 (0) 2355 / 806-0
- Art. Nr.
- 86352994
- GTIN
- 4011377179103
• 4x225W, HV-LED-Lampen typ.4x1.35W(Phasenanschnitt), 4x1.200W(Phasenabschnitt) 1x855W REG-Gehäuse 4TE mit elektronischer Handbetätigung und LED-Statusanzeige • Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Beleuchtung • Produkttyp Dimmer • Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen • Montage auf Hutschiene nach DINEN60715 in Unterverteiler • Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb • Rückmeldung im Handbetrieb und im Busbetrieb • Sperren einzelner Ausgänge per Hand oder Bus • Statusrückmeldung KNX DataSecure kompatibel abETS5.7.3 • Updatefähig mit ETSService-App • Eigenschaften Dimmbetrieb Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips • Leerlauf-, kurzschluss- und übertemperatursicher • Meldung bei Kurzschluss, Spannungsausfall und Überlast • Rückmeldung des Schaltzustandes und des Dimmwertes • Parametrierbares Einschalt- und Dimmverhalten • Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung • Lichtszenenbetrieb • Statusanzeige der Ausgänge über LED • Betriebsstundenzähler • Spannungsausfall länger als ca.5Sekunden führt zum Ausschalten des Dimmaktors • Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen • Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich • Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ1755REG) möglich • Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KMLED230UEigenschaften • Logik Logikgatter Umsetzer (Konvertierung) Sperrglied Vergleicher Grenzwertschalter • Nennspannung: AC 110 • 230 V~ • Netzfrequenz: 50/60 Hz • Verlustleistung: max. 7W • Standby-Leistung: ca. 0,16 W pro Kanal • Umgebungstemperatur: -5 • +45°C • Lager-/Transporttemperatur: -25 • +70°C • Lampenlasten Anschlussleistung 230V je Ausgang • Wird die Nennspannung auf 110V reduziert, halbieren sich die Lampenlasten • Phasenanschnitt Glüh- / HV-Halogenlampen 20 • 210 W • Induktive Trafos: 20 • 210 VA • Elektronische Trafos: 20 • 210 W • NV-LED-Lampen dimmbar: 20 • 100 VA • HV-LED-Lampen dimmbar: 1 • 35 W • Kompaktleuchtstofflampen dimmbar: 20 • 80 W • Phasenabschnitt Glüh- / HV-Halogenlampen 20 • 225 W • Elektronische Trafos: 20 • 225 W • NV-LED-Lampen dimmbar: 20 • 200 VA • HV-LED-Lampen dimmbar: 1 • 200 W • Kompaktleuchtstofflampen dimmbar: 20 • 150 W • Mischlasten Kapazitiv-induktiv: nicht zulässig • Einbaubreite: 72 mm (4 TE) • KNX KNX Medium: TP256 • Inbetriebnahmemodus: S-Mode • Nennspannung KNX: DC 21 • 32 V SELV • Stromaufnahme KNX: 15 mA • Anschluss Anschlussart: Anschlussklemme • eindrähtig: 1 x 0,5.4 mm2 • feindrähtig ohne Aderendhülse: 1 x 0,5.4 mm2 • feindrähtig mit Aderendhülse: 1 x 0,5.2,5 mm2
