Rahmentürbeschlag
in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus
Edelstahl, bestehend aus:

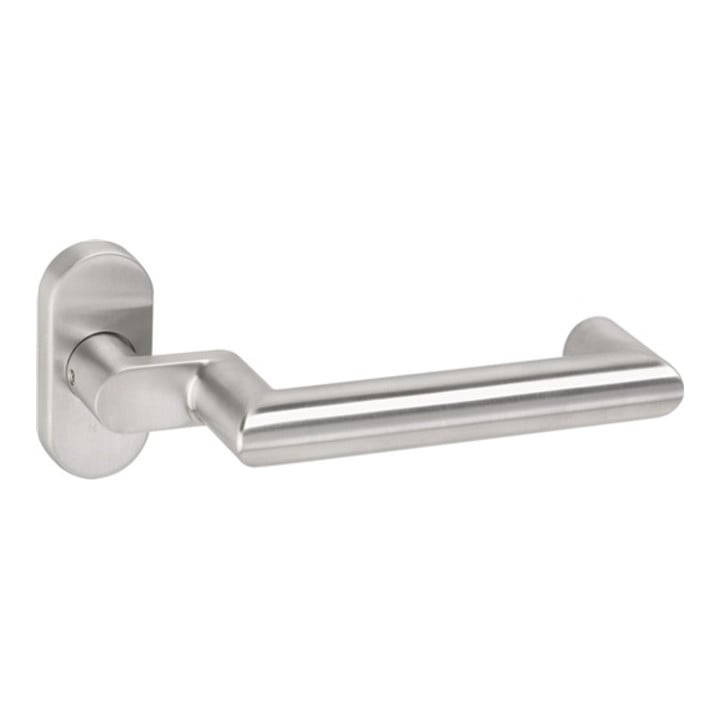

Türdrücker Modell 166X aus Edelstahlrundrohr im Gehrungsschnitt (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Der Drücker erfüllt die Richtlinien des Bundesverbandes der Unfallkassen e. V. (BUK) - Sicherheitsabstand zur Schließkante 25 mm.
Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 (VK 9mm).
Oberfläche matt geschliffenRosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten.
Rosetten-Abdeck-Kappe, oval, aus Edelstahl (1.4301), 33 x 71 mm, 10,5 mm hoch, 1,5 mm Wandstärke.
Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 -
Klasse 4 Garnitur · Vierkant 8 mm · Artikel: HEWI 162XAH51.640 ·

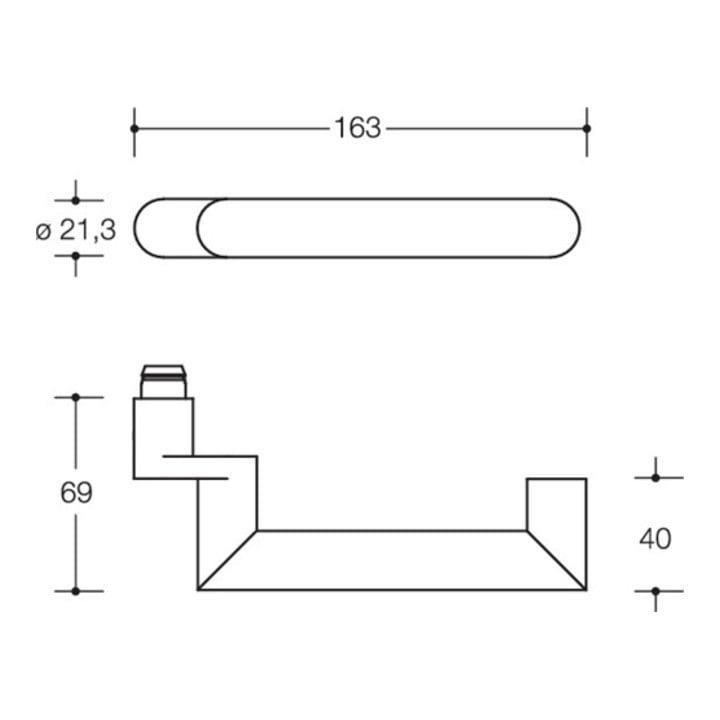

Weitere technische Eigenschaften Breite: 33mm • Drückerlänge: 163mm • Drückertiefe: 69mm • Stärke: 10,5mm • Anschlagrichtung: DIN links / rechts • Norm: DIN 1906 • Lagerung: fest-drehbar • Rosetten-Höhe: 71 mm
EAN/GTIN: 04014885222576
