Hettich Topfscharnier Intermat 9930 9090109, 50° ZDG silber vernickelt
Hersteller-Nr.:9090109|Art.-Nr.:52089393
+2+1
1/6
Hettich Topfscharnier Intermat 9930 9090109, 50° ZDG silber vernickelt
Hersteller-Nr.:9090109|Art.-Nr.:52089393
5,39 €inkl. MwSt.
20+ auf Lager
bis morgen
Standardlieferung
Technische Daten
- Basis
- Topfscharnier

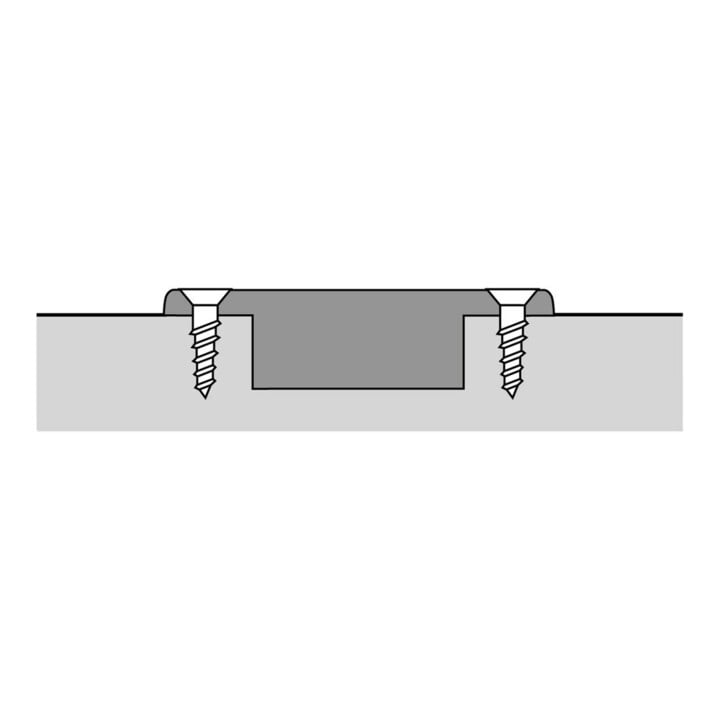

- Montage
- Zum Anschrauben
- Anschlagart
- Für vorliegende Türen
- Schließsystem
- Mit Schließautomatik
- Türeinstellung
- 3-dimensional
- Türstärke min.
- 16 mm
- Türstärke max.
- 21 mm
- Durchmesser Topfbohrung
- 35 mm
- Tiefe Topfbohrung
- 12,8 mm
- Topfbezeichnung
- TH 52
- Topfausführung
- Im Sensys Design
- Öffnungswinkel
- 50, 65 °
- Winkelanschlag
- 65 °
- Korpuswinkel
- 65 °
- Auflagenverstellung min.
- -3 mm
- Auflagenverstellung max.
- 4 mm
- Tiefenverstellung min.
- -0,5 mm
- Tiefenverstellung max.
- 4 mm
- Höhenverstellung
- Über Montageplatte
- Diagonalverstellung min.
- -9,5 mm
- Diagonalverstellung max.
- 9,5 mm
- Basis (Topfüberstand)
- 24 mm
- Mindestbohrtiefe
- 12,9 mm
- Lochreihenabstand
- 37 mm
- Qualitätseinstufung
- EN 15570, Level 2
- Oberfläche
- Vernickelt
- Technik
- Aufklipstechnik
- Werkstoff Scharnierarm
- Zinkdruckguss
- Werkstoff Scharniertopf
- Stahl
- Hersteller
- Hettich Marketing- und Vertriebs GmbH & Co. KG Gerhard-Lüking-Str. 10, 32602 Vlotho, DE [email protected], 05733/7980
- Art. Nr.
- 52089393
- GTIN
- 4023149229039
Lieferumfang
• Ohne Abdeckkappen und Montageplatte
Produktbeschreibung

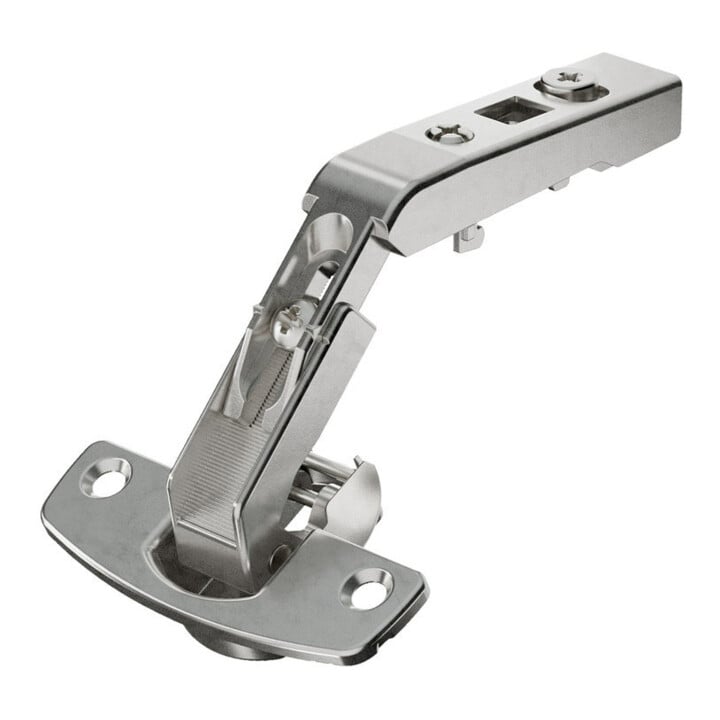

Topfscharnier Sensys 9930, 50/65°
Eigenschaften

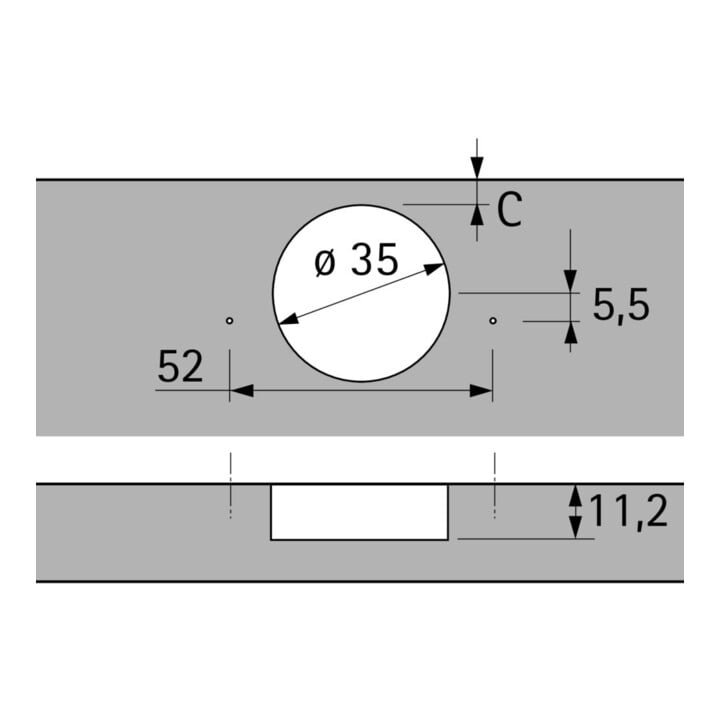

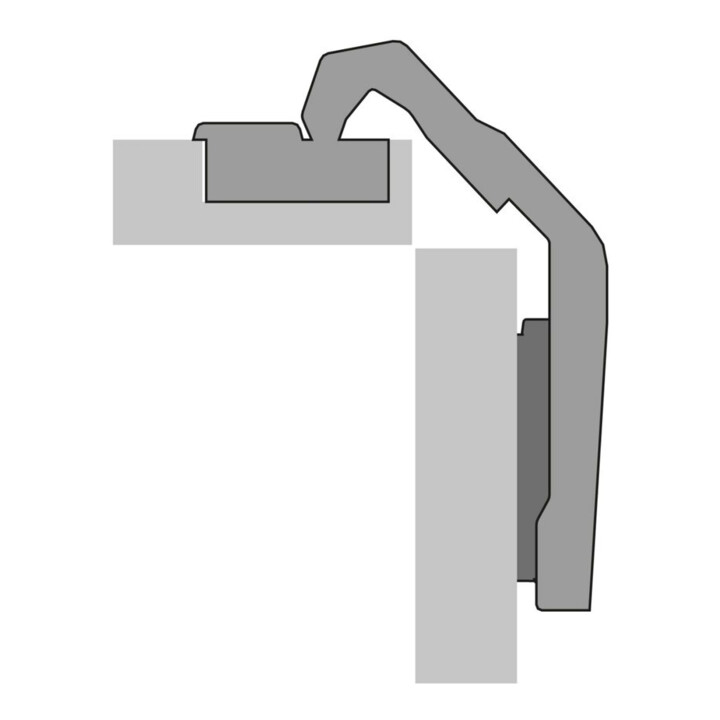

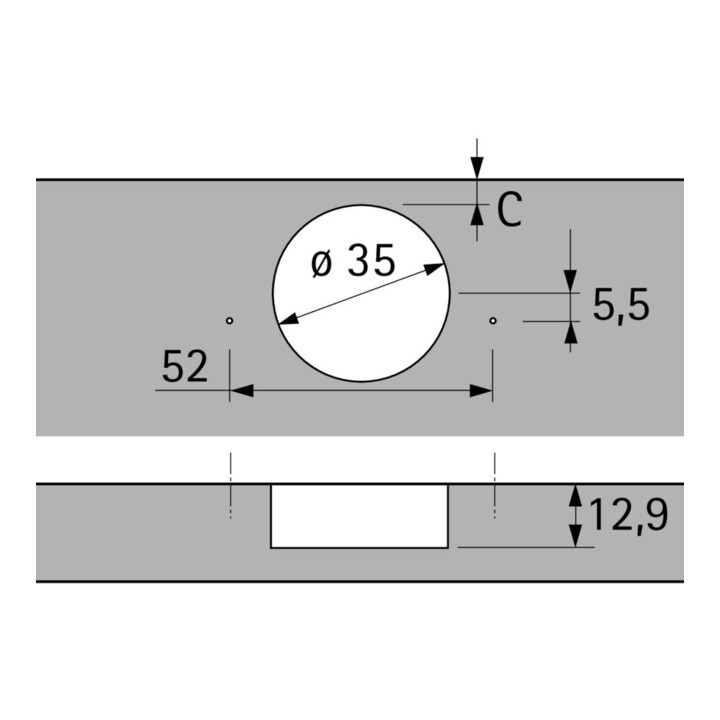

• Scharnier für Eckschrankfalttüren • Ohne Schließautomatik (Intermat 9930) • Qualitätseinstufung nach EN 15570, Level 2 • Öffnungswinkel 50° / 65° • Für Türdicke 15 - 21 mm • Bohrbild TH 52 x 5,5 mm • Topftiefe 12.8 mm • Integrierte Diagonalverstellung +9,5 mm / -9,5 mm • Integrierte Auflagenverstellung, siehe Skizze • Integrierte Tiefenverstellung, siehe Skizze • Höhenverstellung über Montageplatte
Anwendung
• Für Holzeckschrankfalttüren • Möbel
