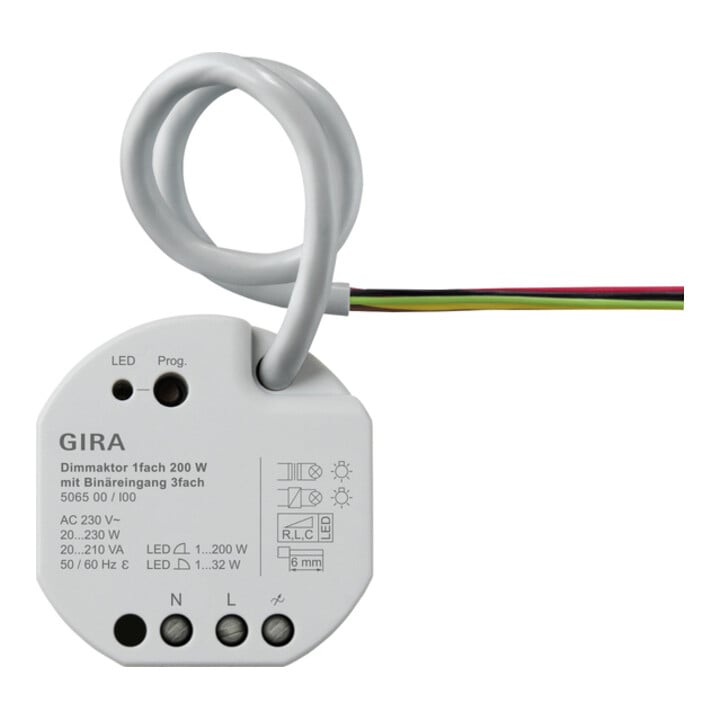

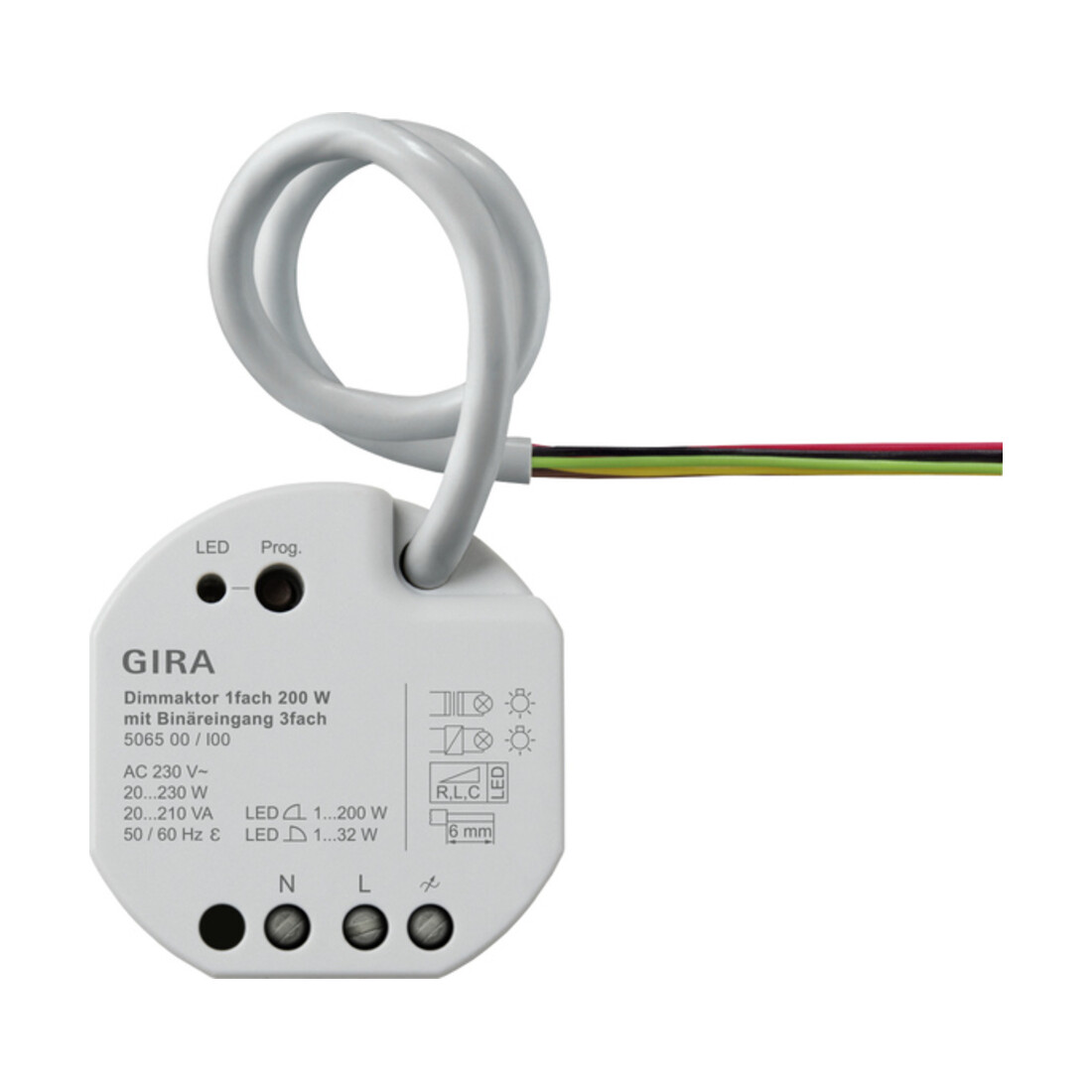

Gira Dimmaktor 1-fach 200W UP KNX Secure 506500

• KNX Dimmaktor 1fach 200 W mit Binäreingang 3fach Unterputz Merkmale: Eingänge: Die Eingänge 1 und 2 wirken in Abhängigkeit der ETS-Parametrierung in der Anwendung für Schalter, Taster oder Kontakte entweder intern auf den Relaisausgang oder getrennt auf den KNX
• Eingang 3 wirkt immer auf den KNX
• Funktionen für die Eingänge bei Wirkung auf den KNX (Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal Bedienung, Reglernebenstelle, keine Funktion)
• Schalten: Befehl beim Schließen und Öffnen des Kontaktes einstellbar (keine Reaktion, EIN, AUS, UM)
• Dimmen: Dimmen von Helligkeit und oder Farbtemperatur
• Befehl beim Schließen des Kontaktes, Zeit zwischen Schalten und Dimmen, Dimmen in verschiedenen Stufen, Telegrammwiederholung bei langem Signal am Eingang und Senden eines Stopptelegramms am Ende des Dimmvorgangs konfigurierbar
• Jalousie: Befehl beim Schließen des Kontaktes und Bedienkonzept parametrierbar
• Zeiten für kurzes und langes Signal am Eingang und Lamellenverstellung anpassbar
• Wertgeber: Funktionsweise als 1 Byte, 2 Byte, 3 Byte oder 6 Byte Wertgeber inkl. Farbtemperatur- und Farbwertgeber möglich
• Individuell konfigurierbare Werte
• Optional ist eine Wertverstellung bei langem Signal am Eingang (nicht beim 6-Byte Wertgeber) möglich
• Szenennebenstelle: Funktionsweise (ohne oder mit Speicherfunktion) und die Szenennummer einstellbar
• 2-Kanal-Bedienung: Beim Schließen des Kontaktes am Eingang können bis zu zwei Telegramme auf den KNX ausgesendet werden
• Bedienkonzept einstellbar (nur Kanal 1 oder Kanal 2 beide Kanäle)
• Die Funktionsweise der Kanäle (1-Bit, 1-Byte, 2-Byte, 3-Byte, 6-Byte) ist getrennt voneinander konfigurierbar
• Reglernebenstelle: Funktionsweise (Betriebsmodusumschaltung, Zwang-Betriebsmodusumschaltung, Präsenzfunktion und Sollwertverschiebung) konfigurierbar
• Sperren aller oder einzelner Eingänge über ein 1-Bit-Objekt möglich
• Polarität des Sperrobjekts, Verhalten zu Beginn und am Ende der Sperrung und Verhalten während einer aktiven Sperrung einstellbar
• Logikfunktionen: Das Gerät verfügt über 8 interne Logikfunktionen
• Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen)
• 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte
• Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt
• Vergleicher für Werte mit 9 verschiedenen Eingangs-Datenformaten und vielen Vergleichsoperationen
• Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei 9 verschiedenen Eingangs-Datenformaten
• Inkl. Vorgabe der 1-Bit-Ausgabewerte
• Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten
• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips
• Leerlauf-, kurzschluss- und übertemperatursicher
• Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfache oder komplexer logischer Operationen
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern
• Dimmausgänge: Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv Phasenabschnitt), konventioneller Trafo (induktiv Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt)
• Dimmkennline zur Anpassung auf die angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar
• Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit alternativ: untere Dimmgrenze und obere Dimmgrenze)
• Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading)
• Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (K

EAN/GTIN: 4010337099260
