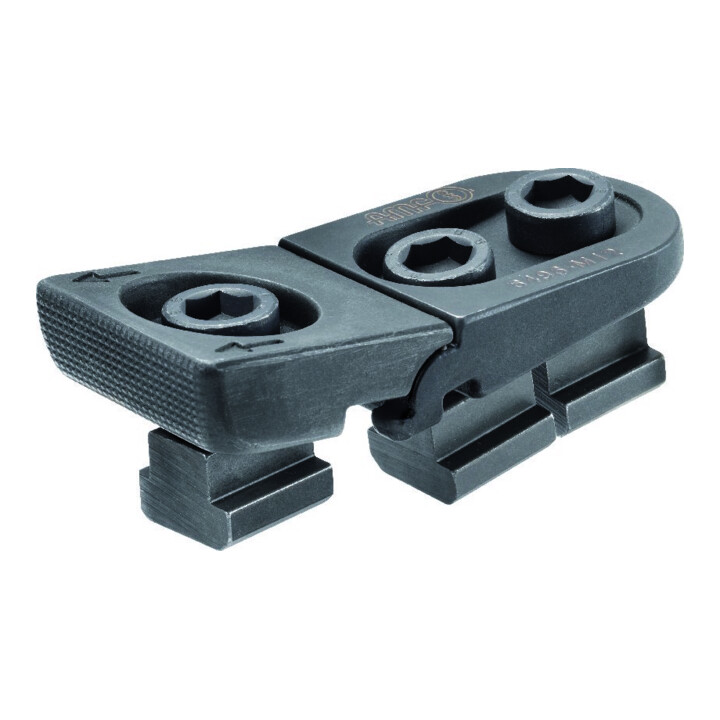

AMF Flachspanner 14 mm
Hersteller-Nr.:374157|Art.-Nr.:21023045
1/3
AMF Flachspanner 14 mm
Hersteller-Nr.:374157|Art.-Nr.:21023045
-44 %
UVP 127,93 €
71,98 €inkl. MwSt.
Breite (mm)
14
16
18
20
22
20+ auf Lager
Mo., 13. Juli
Standardlieferung
Technische Daten
- Typ
- 6496
- Nutenbreite a
- 14 mm
- Gewinde G
- M12
- Spannkraft F<sub>1</sub> horizontal
- 15 kN
- Spannkraft F<sub>2</sub> vertikal
- 7,5 kN
- Maximalhöhe h<sub>2</sub>
- 25 mm
- Mindesthöhe h<sub>1</sub>
- 16 mm
- Zwischenhöhe H<sub>1</sub>
- 16 mm
- Breite B
- 44 mm
- Länge L
- 110 mm
- Hersteller
- Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik Waiblinger Str. 116, 70734 Fellbach, DE [email protected], 0711/57660
- Art. Nr.
- 21023045
- GTIN
- 4020772374150
Produktbeschreibung
• Niedrige Bauweise, Flachspanner am Werkstück positionieren • Anschließend Befestigungsschrauben für Maschinentisch feststellen • Durch Betätigung der Spannschraube wird das Werkstück gespannt. Eigenschaften: • Stahl vergütet und im Brünierton angelassen
Anwendung
• Zum seitlichen Spannen sehr flacher Werkstücke, um Oberflächen komplett ohne Störkontur zu bearbeiten • Horizontale und vertikale Einsatzmöglichkeit
