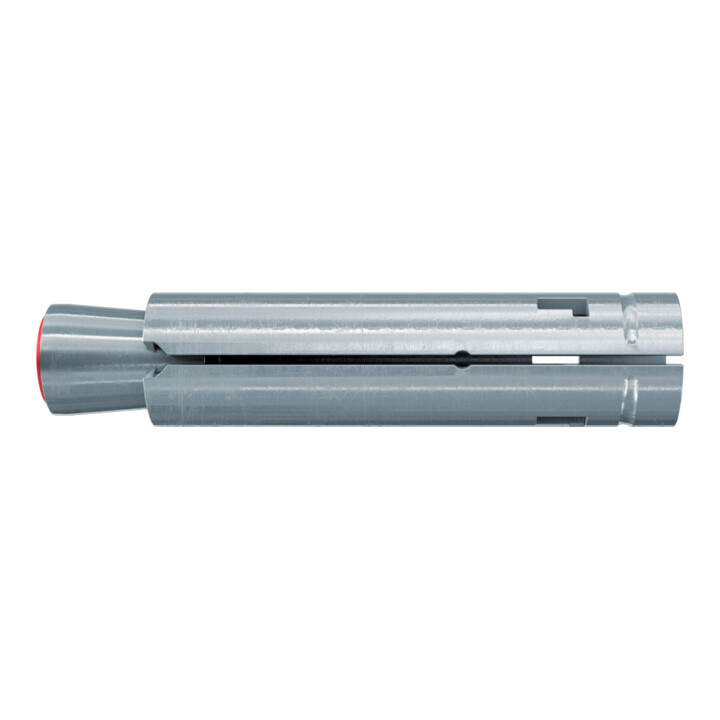

fischer Schwerlastanker TA M10 E
fischer Schwerlastanker TA M10 E
Mo., 13. Juli
Standardlieferung
- Bohrernenndurchmesser
- 15 mm
- Dübellänge
- 69 mm
- Gewicht
- 33,1 g
- Gewinde
- M 10 mm
- Verankerungstiefe
- 55 mm
- Zulassung
- Nein
- Bohrlochtiefe min.
- 90 mm
- Gewinde (metrisch)
- M10
- Ausführung
- Innengewinde
- Verankerungsgrund
- Beton, Naturstein mit dichtem Gefüge
- Montageart
- Vorsteckmontage
- Bohrverfahren
- Hammerbohren (Pneumatisch)
- Oberfläche
- Galvanisch verzinkt
- Werkstoff
- Stahl (ST)
- Zugelassen für
- Beton C20/25 bis C50/60, ungerissen
- Anerkennung Factory Mutual
- Nein
- Brandprüfung
- Ja
- DOP - Declaration of Performance
- Ja
- EPD - Umwelt Produktdeklaration
- Nein
- Eigenschaft
- Oberflächenbündige Montage durch lösbare Schraubverbindungen, einfache Montage durch geringe Setzenergie, gleichmäßige Lasteinleitung, Verwendung mit metrischer Schrauben und Gewindestangen, geringe Achs-und Randabstände
- Feuerwiderstandsklasse
- R 120
- Gütesiegel
- Nein
- Lastwerte
- Ja
- Prüfzeichen
- Nein
- Wirkungsweise
- Reibschluss
- Auch geeignet für Verankerungsgrund
- Beton C12/15, Naturstein mit dichtem Gefüge
- Technische Dokumentation
- Nein
- Hersteller
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art. Nr.
- 94315262x20
- GTIN
- 4006209629208
• Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage • Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden • Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung • Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit
Anwendung
• Der TAM ist geeignet für die Vorsteckmontage. • Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. • Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein
