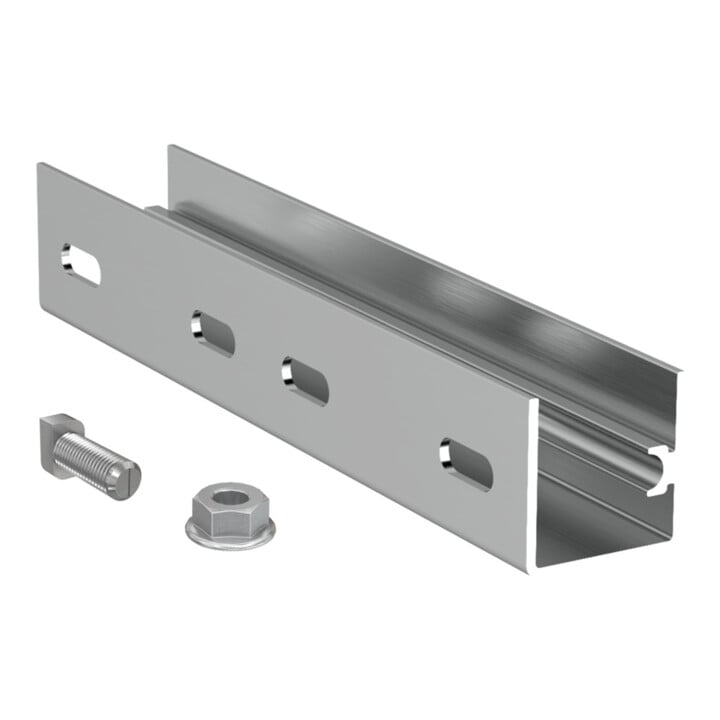

• Durch den U-förmigen Querschnitt der Verbindung lassen sich die beiden Schienen leicht einstecken • Die Schwalbenschwanzverbindung erleichtert die Montage, indem sie die korrekte Einfügeposition der Verbindung in die Schienen klar und schnell anzeigt • Die mittige Markierung hilft dabei, die richtige Position der Schienen zu ermitteln • Der Verbinder gewährleistet eine feste und sichere Verbindung zwischen den Schienen • Die Befestigung zwischen dem Verbinder und den Schienen muss mit RHS 8-Schrauben und geflanschten Sechskantmuttern MU F M8 erfolgen, kompatibel mit den meisten fischer Solarprodukten

Anwendung

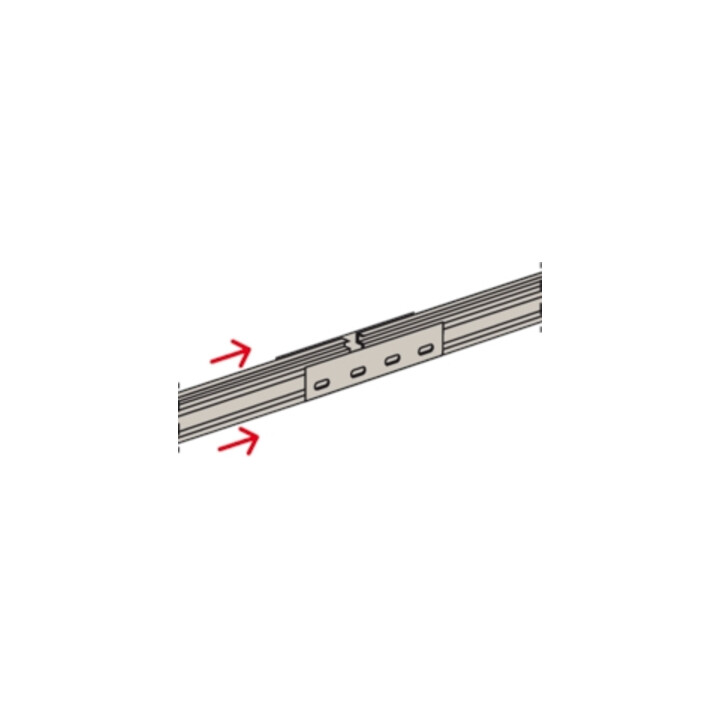

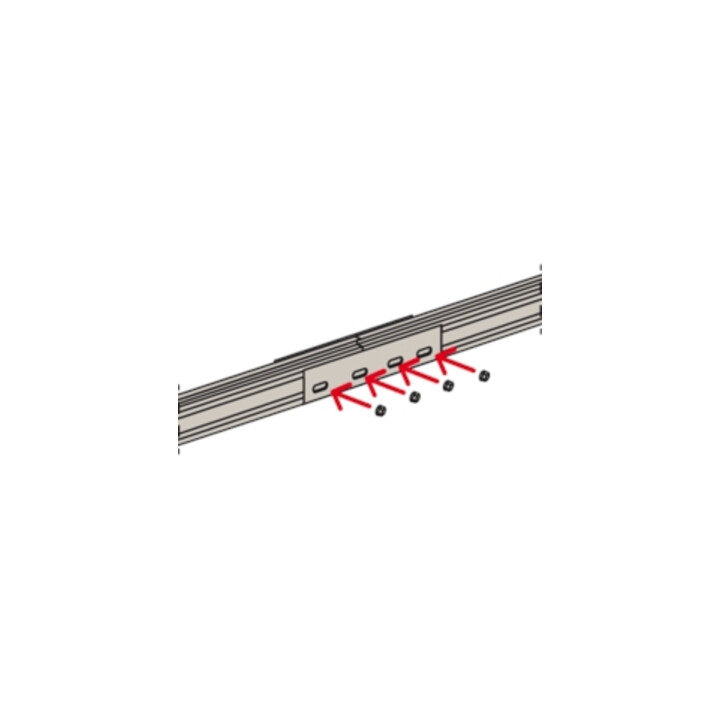

• Positionieren Sie zwei SolarFish H44 AL Schienen so, dass sie im Verbinder sitzen, indem Sie sie mit der Markierung zentrieren • Verwenden Sie die Markierung und die Schwalbenschwanzverbindung, um die Schienen einfach im Verbinder zu positionieren • Befestigen Sie den Verbinder mit vier RHS 8-Schrauben und vier sechseckigen geflanschten MU F M8-Muttern an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm festziehen
