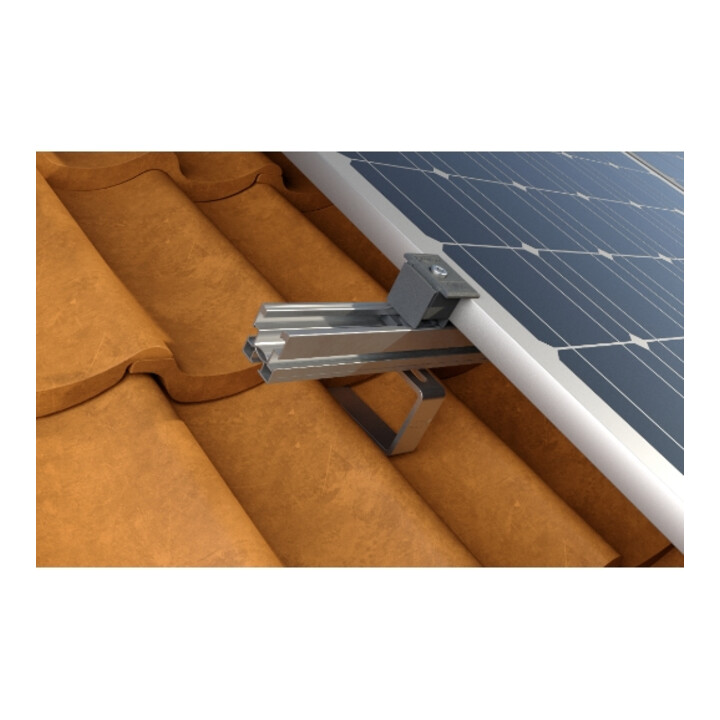

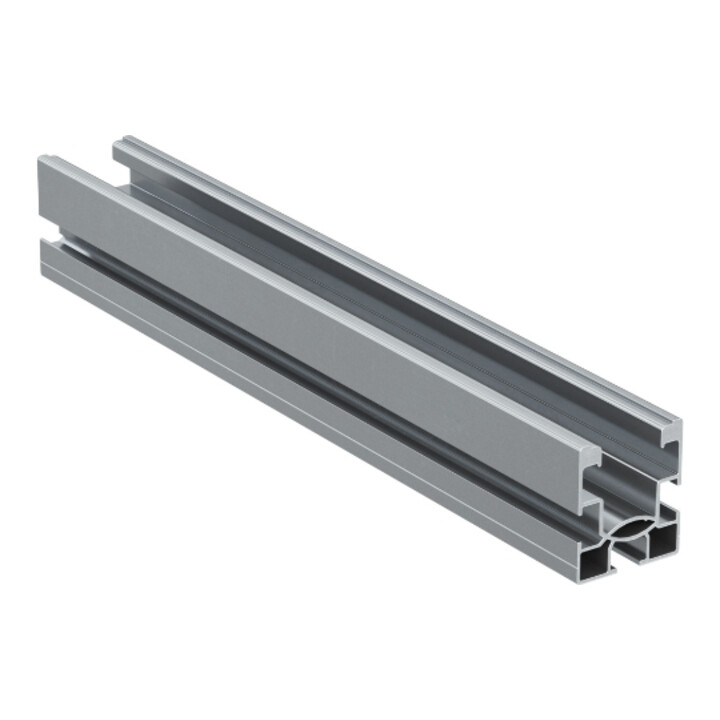

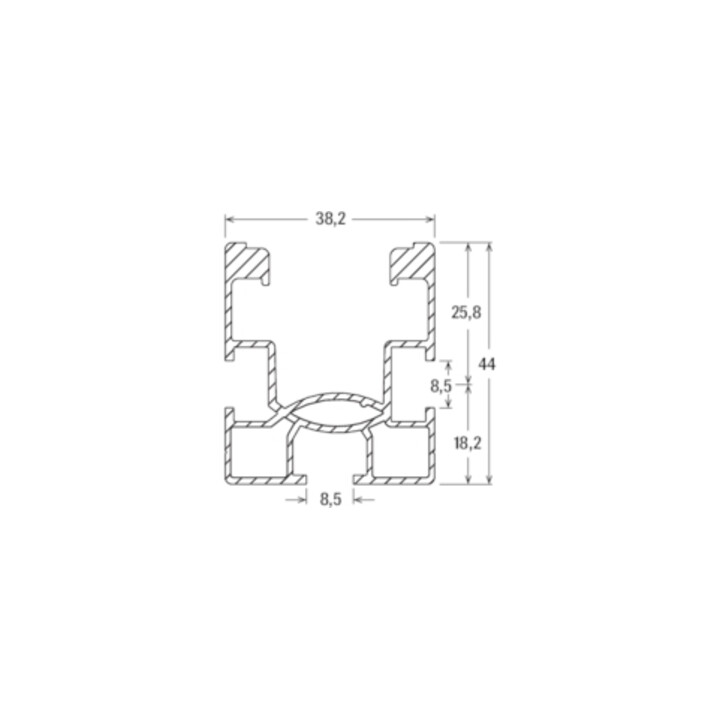

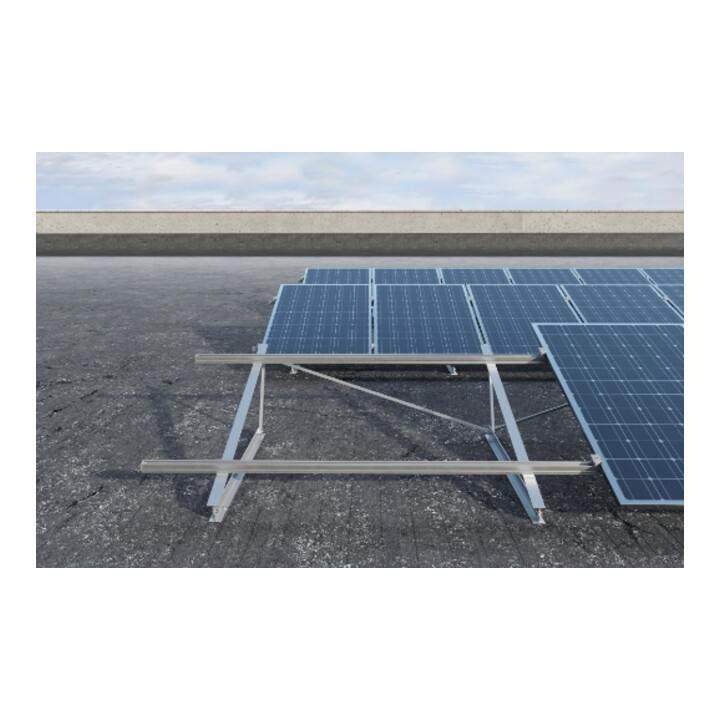

• Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen • Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C • Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts • Das SolarFish H44 Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar

Anwendung

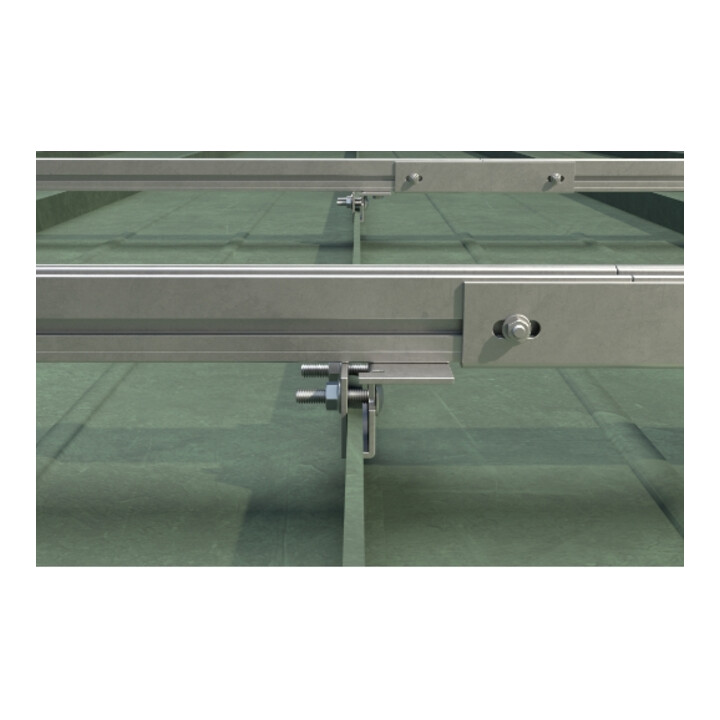

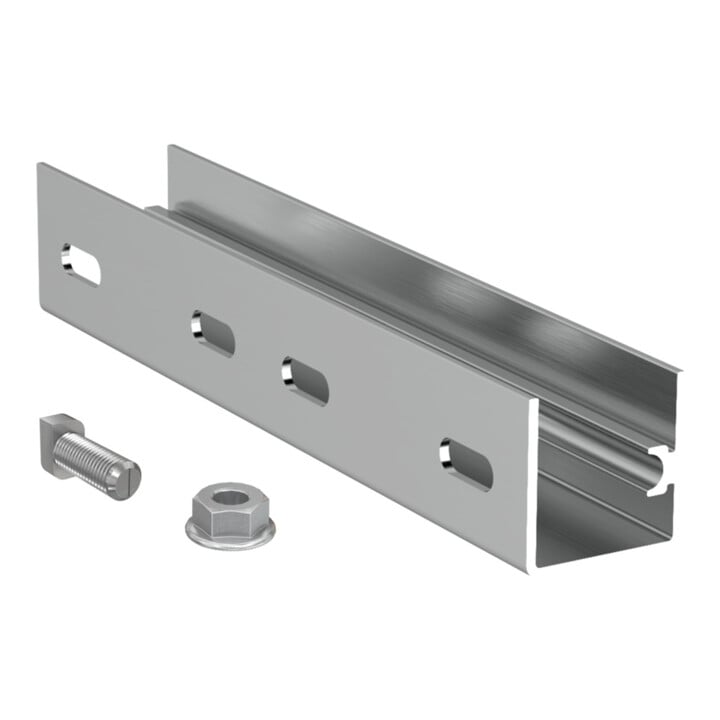

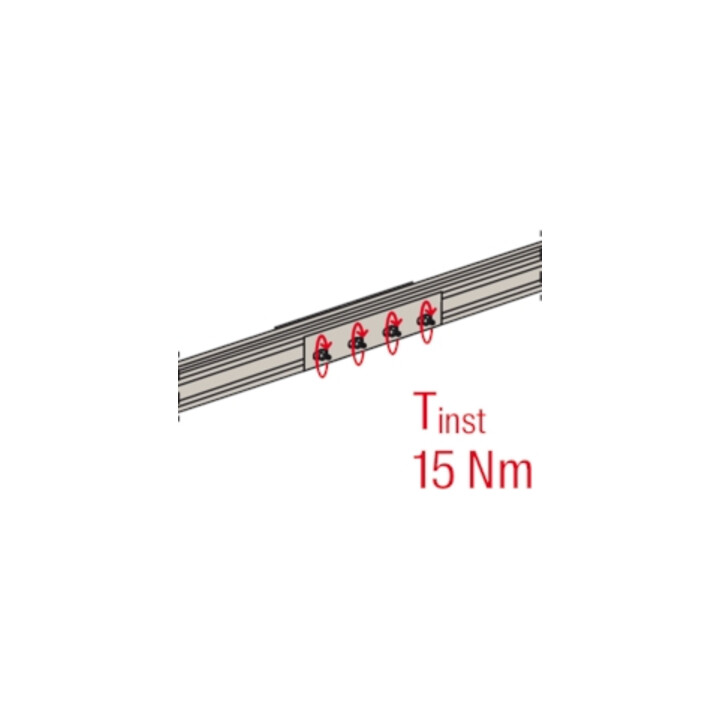

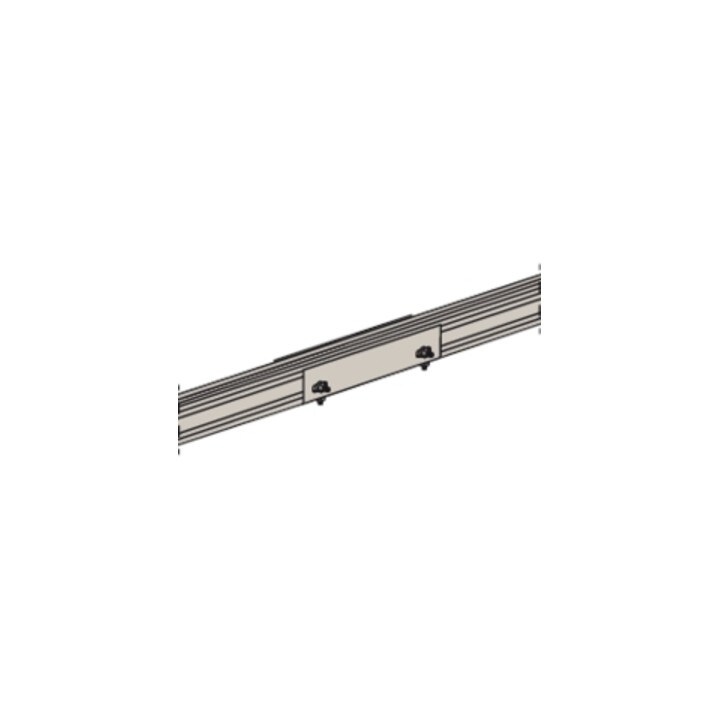

• Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken, Stockschrauben, Stehfalzklemmen usw.) • Montieren Sie die SolarFish H44 Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger • Um zwei SolarFish H44 Schienen gibt es zwei verschiedene Möglichkeiten • Als erste Option verwenden Sie den SolarFish H44-Verbinder • Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Rille in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden • Befestigen Sie den Verbinder mit 4 Schrauben RHS 8 und 4 Sechskantflanschmuttern MU F 8M an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm anziehen • Als Alternative nutzen Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren • Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern • Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m • Installieren Sie die Klemmen durch die obere Nut der Schiene • Befestigen Sie die PV-Paneele durch Anziehen der Klemmen • Bringen Sie die AK SP-Kappen an den Enden der SolarFish H44 Schiene für einen sauberen Abschluss an
