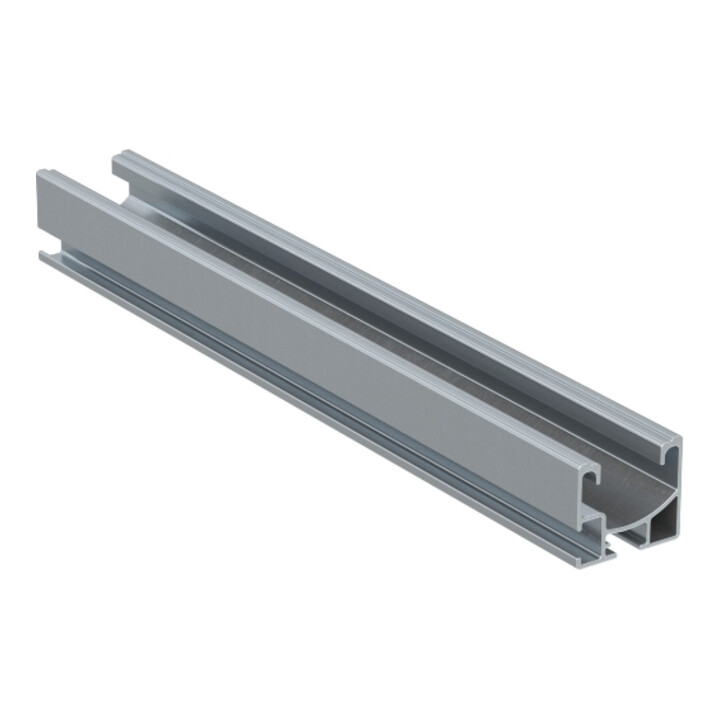

• Der Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen • Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel • Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort

Anwendung

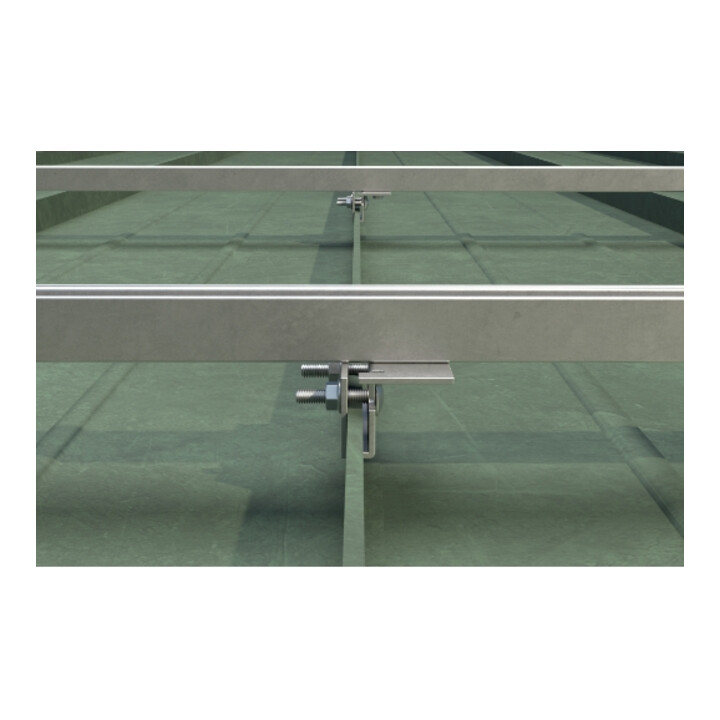

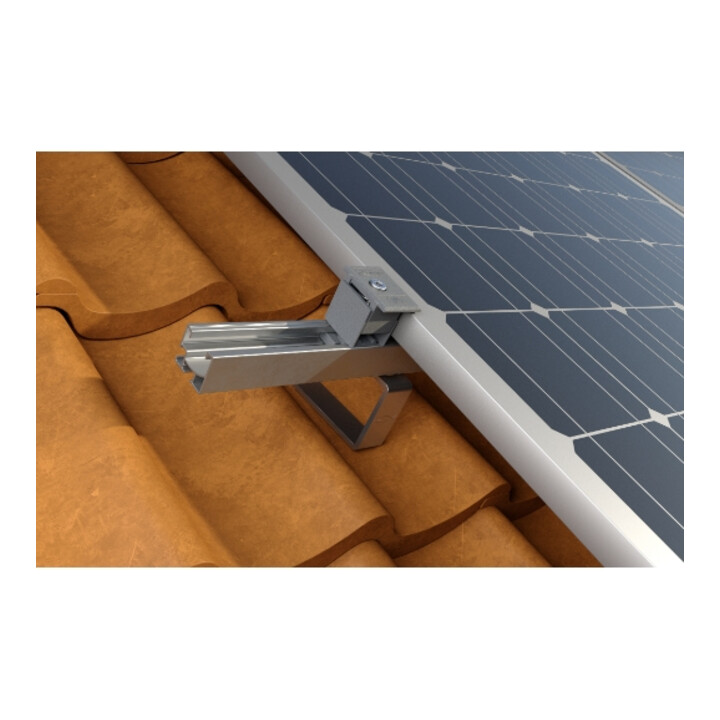

• Ermitteln Sie das richtige Trägersystem je nach Art des Daches (z.B • Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.) • Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FiX-Software, um das System zu entwerfen) • Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten • Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab • Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden • Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist • Bringen Sie die Klemmen durch die obere Nut der Schiene an • Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel • Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen
