fischer Highbond-Anker FHB II-A S M20x170/50
fischer Highbond-Anker FHB II-A S M20x170/50
bis Fr., 21. Aug.
Standardlieferung
- Zulassung
- Ja
- Brandgutachten
- Ja
- Brandschutzprüfbericht
- Ja
- Bohrernenndurchmesser
- 25 mm
- Bohrlochdurchmesser im Anbauteil
- 25 mm
- Bohrlochtiefe
- 190 mm
- Gewicht
- 2.738,2 g
- Schlüsselweite
- 30 mm
- Verankerungstiefe
- 170 mm
- Länge
- 266 mm
- Nutzlänge
- 50 mm
- Schlüsselweite (6kant Mutter)
- 30 mm
- Skalenteile Mörtel
- 26 ea
- ETA-Zulassung
- Relevant
- Gewinde
- M 20
- ICC-Zulassung
- Nein
- Ausführung
- Kraftkontrol. spreizende Verbundanker f. Mörtel u. Patrone, Kurze Ausführung aus Stahl gefertigt
- Werkstoff
- Stahl
- Oberfläche
- Galvanisch verzinkt
- Verankerungsgrund
- Beton, Beton ungerissen, Vollstein, Lochstein
- Montageart
- Abstandsmontage, Durchsteckmontage, Vorsteckmontage
- Wirkungsweise
- Formschluss, Stoffschluss
- Zugelassen für
- Beton C20/25 bis C50/60, gerissen und ungerissen
- Gütesiegel
- Nein
- Technische Dokumentation
- Nein
- Lastwerte
- Ja
- Anerkennung Factory Mutual
- Nein
- Brandprüfung
- Ja
- DOP - Declaration of Performance
- Ja
- EPD - Umwelt Produktdeklaration
- Nein
- Eigenschaft Güte Werkstoff
- Korrosionsgeschützt
- Feuerwiderstandsklasse
- R 120
- Prüfzeichen
- Nein
- Verwendung mit
- Highbond-Injektionsmörtel, Highbond-Reaktionspatrone
- Auch geeignet für Verankerungsgrund
- Beton C12/15
- Zugelassen mit
- Highbond-Reaktionspatrone, Highbond-Injektionsmörtel
- Hersteller
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art. Nr.
- 2315912x4
- GTIN
- 4048962078305
• Die reduzierte Verankerungstiefe der FHB II-A S verringert den Bohr- und Montageaufwand und ermöglicht somit eine besonders wirtschaftliche Befestigung • Bei der Ankerstange FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser. Das ermöglicht die Durchsteckmontage ohne Hilfsmittel und reduziert den Mörtelverbrauch • Die Konengeometrie der Ankerstangen FHB II-A S ist optimiert für kleine Achs- und Randabstände in gerissenem Beton sowie dünne Betonbauteile. Dadurch ist sie für ein breites Anwendungsfeld geeignet • Die Ankerstange FHB II-A S ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Bei der Verarbeitung mit der Patrone ist keine Bohrlochreinigung notwendig. Das garantiert maximale Flexibilität in der Anwendung
Anwendung

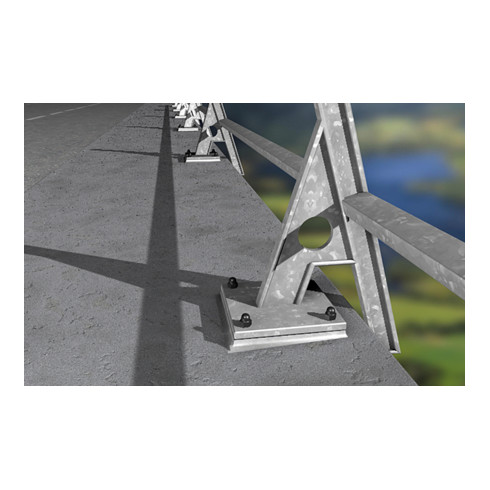

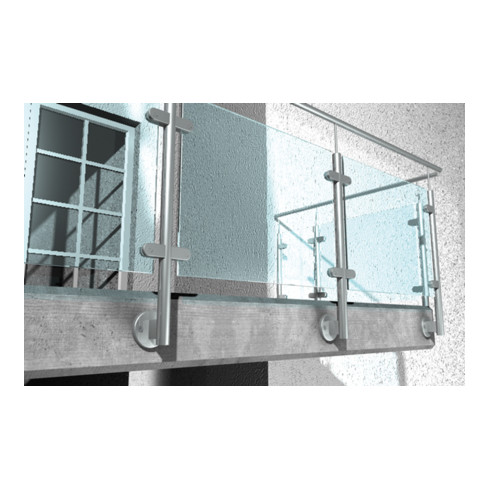

• Der FHB II-A S ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage • Beim FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser, ähnlich einem Bolzenanker • Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt • Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt • Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden
