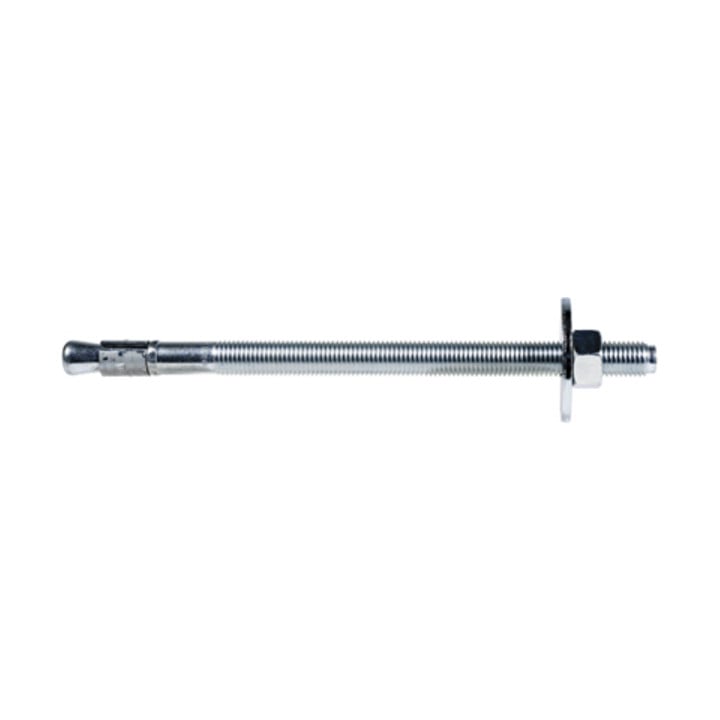

fischer Bolzenanker FBN II 12/160 GS E
fischer Bolzenanker FBN II 12/160 GS E
übermorgen
Standardlieferung
- Bohrernenndurchmesser
- 12 mm
- Bohrlochtiefe bei Durchsteckmontage min.
- 250 mm
- Dicke des Anbauteils max.
- 160 mm
- Dübellänge
- 256 mm
- Gewicht
- 233,4 g
- Gewinde
- M12
- Gewindelänge
- 100 mm
- Schlüsselweite
- 19 mm
- Außendurchmesser U-Scheibe
- 44 mm
- Stärke U-Scheibe
- 4 mm
- Verankerungstiefe
- 65 mm
- Gewindedurchmesser
- 12
- Nutzlänge hef,red max.
- 175 mm
- Nutzlänge hef,stand
- 160 mm
- Verankerungsgrund
- Beton, Naturstein mit dichtem Gefüge
- Montageart
- Durchsteckmontage
- Oberfläche
- Galvanisch verzinkt
- Werkstoff
- Stahl
- Güte Werkstoff
- 45H
- Zugelassen für
- Beton C20/25 bis C50/60, ungerissen
- Anerkennung Factory Mutual
- Nein
- Brandprüfung
- Ja
- DOP - Declaration of Performance
- Ja
- EPD - Umwelt Produktdeklaration
- Nein
- Eigenschaft
- Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen, erhöhte Flexibilität, höchste Tragfähigkeit mit der Standardverankerungstiefe, für Abstandsmontagen geeignet, reduzierte Verankerungstiefe = verringerte Bohrlochtiefe, große Unterlegscheibe erhöht die Auflagefläche, weniger Befestigungspunkte und kleinere Ankerplatten nötigt, vormontierte Unterlegscheibe spart Zeit bei Montage, ideal für die Befestigung von Holzkonstruktionen
- Eigenschaft Güte Werkstoff
- Korrosionsgeschützt
- Eigenschaft Oberfläche
- Korrosionsgeschützt
- Feuerwiderstandsklasse
- R 120
- Gütesiegel
- Ja
- Lastwerte
- Ja
- Prüfzeichen
- Nein
- Wirkungsweise
- Reibschluss
- Auch geeignet für Verankerungsgrund
- Naturstein mit dichtem Gefüge, Beton C12/15
- Technische Dokumentation
- Nein
- Hersteller
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art. Nr.
- 84746860x10
- GTIN
- 4006209915684

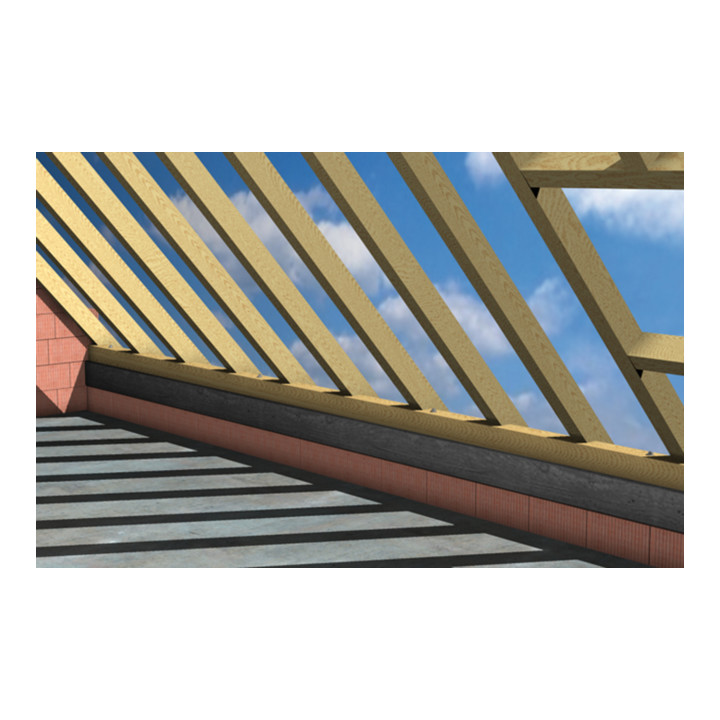

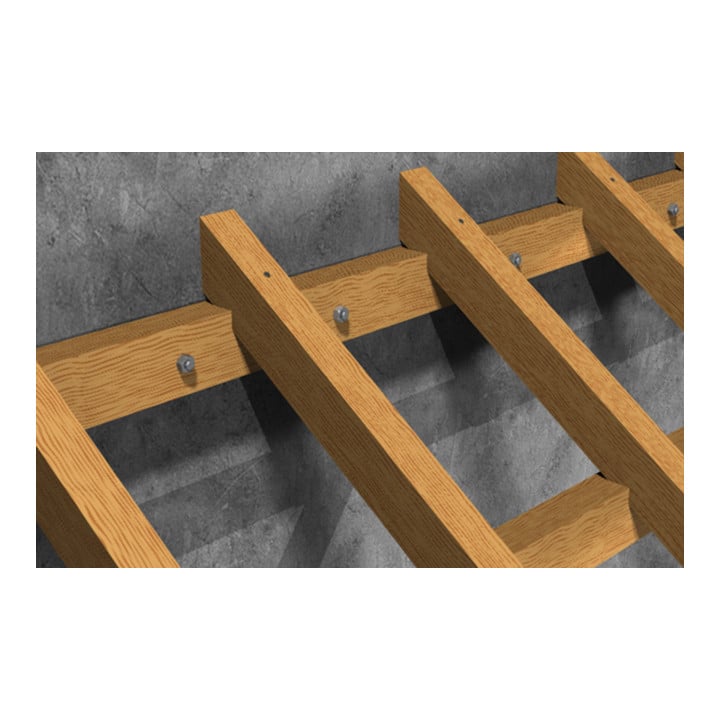

• Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen • Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt • Zudem ist der Anker sehr gut für große Anbauteildicken geeignet • Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität • Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage • Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils
Anwendung
• Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage • Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor) • Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand • Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung • Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS
