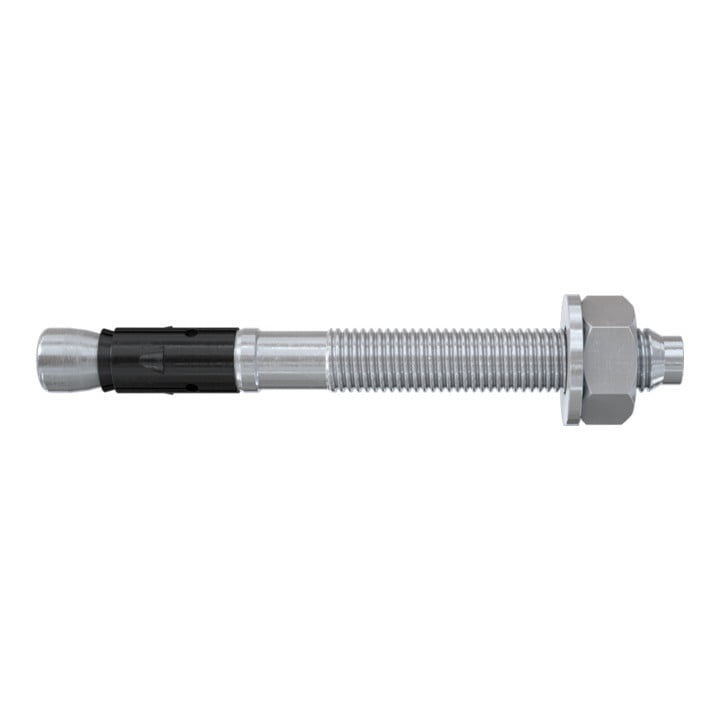

fischer Bolzenanker FAZ II 10/160 E
fischer Bolzenanker FAZ II 10/160 E
Do., 16. Juli
Standardlieferung
- Anbauteildicke (reduziert) max.
- 180 mm
- Anbauteildicke (standard) max.
- 160 mm
- Bohrernenndurchmesser
- 10 mm
- Bohrlochtiefe bei Durchsteckmontage min.
- 235 mm
- Dicke des Anbauteils max.
- 160 mm
- Dübellänge
- 245 mm
- Gewicht
- 134,7 g
- Gewinde
- M10
- Gewindelänge
- 193 mm
- Schlüsselweite
- 17 mm
- Außendurchmesser U-Scheibe
- 20 mm
- Stärke U-Scheibe
- 2 mm
- Verankerungstiefe (Standard)
- 60 mm
- Installationsdrehmoment
- 45 N·m
- Gewindedurchmesser
- 10
- ICC-Zulassung
- Ja
- Seismic-Zulassung
- C1 / C2
- Verankerungstiefe (reduziert)
- 40 mm
- Verankerungsgrund
- Beton, Naturstein mit dichtem Gefüge
- Montageart
- Durchsteckmontage, Vorsteckmontage
- Oberfläche
- Galvanisch verzinkt
- Werkstoff
- Stahl
- Zugelassen für
- Beton C20/25 bis C50/60, ungerissen, Beton C20/25 bis C50/60, gerissen
- Anerkennung Factory Mutual
- Ja
- Brandprüfung
- Ja
- DOP - Declaration of Performance
- Ja
- EPD - Umwelt Produktdeklaration
- Nein
- Eigenschaft
- Flexibel im Innenbereich, ein Anker – zwei Verankerungstiefen, reduzierte Verankerungstiefe = verringerte Bohrlochtiefe, kraftvoll in Beton, leichte Montage, minimaler Anzugsschlupf, weniger Befestigungspunkte und kleinere Ankerplatten nötigt, mit Spreizclip für höchste Tagfähigkeit
- Feuerwiderstandsklasse
- R 120
- Gütesiegel
- Ja
- Lastwerte
- Ja
- Prüfzeichen
- Ja
- Wirkungsweise
- Formschluss
- Auch geeignet für Verankerungsgrund
- Beton C12/15, Naturstein mit dichtem Gefüge
- Technische Dokumentation
- Nein
- Hersteller
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art. Nr.
- 86057600x20
- GTIN
- 4006209924372
• Nach der neuen Bewertung (ETA) erhöhen sich die Zugtragfähigkeiten entscheidend. Dadurch werden weniger Anker benötigt • Die variablen Verankerungstiefen bei den Größen M8 bis M16 ermöglichen erstmals ein millimetergenaues Anpassen an die Lasten. • Die Ausführung mit Hutmutter bietet eine optisch schöne Verankerung und schützt aufgrund der runden Form auch vor Verletzungen • Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1, für sichere und zugelassene Verankerungen • Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit
Anwendung

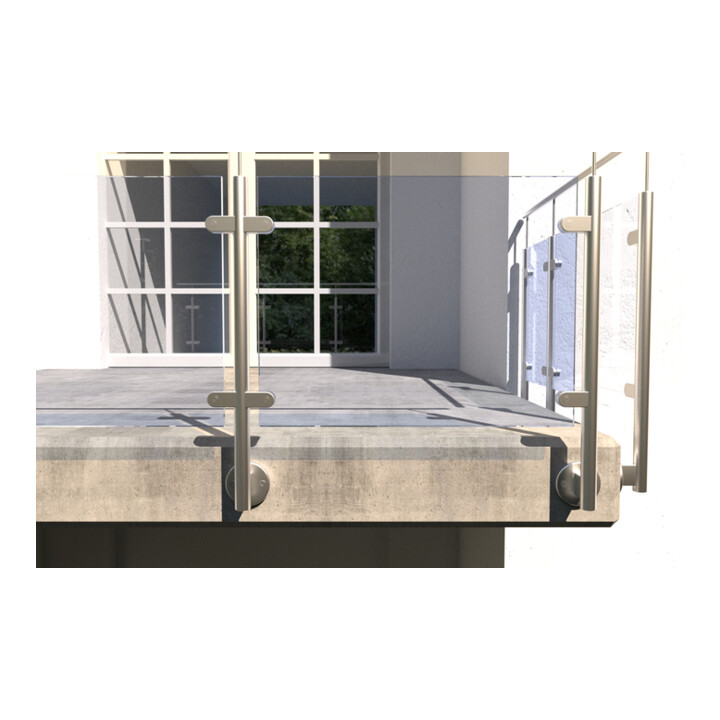

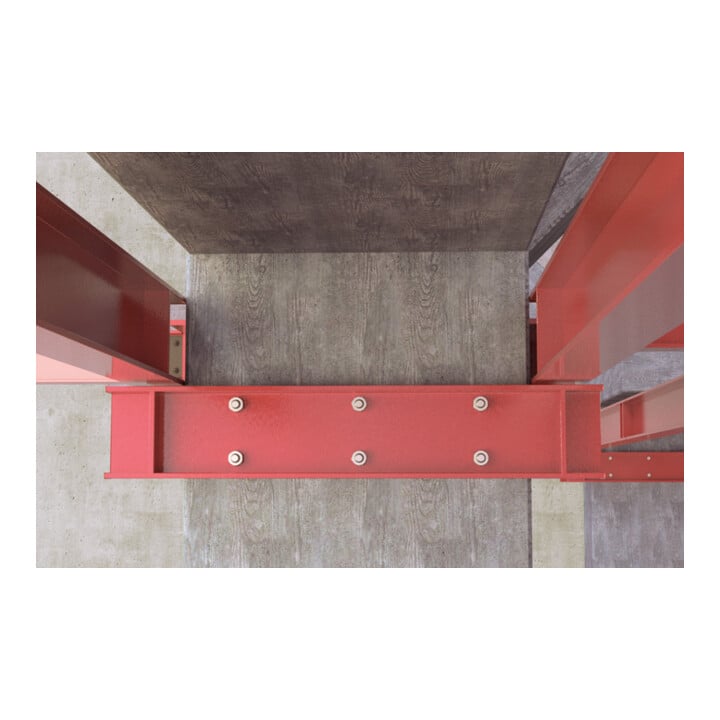

• Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen • Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand • Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt • Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS
