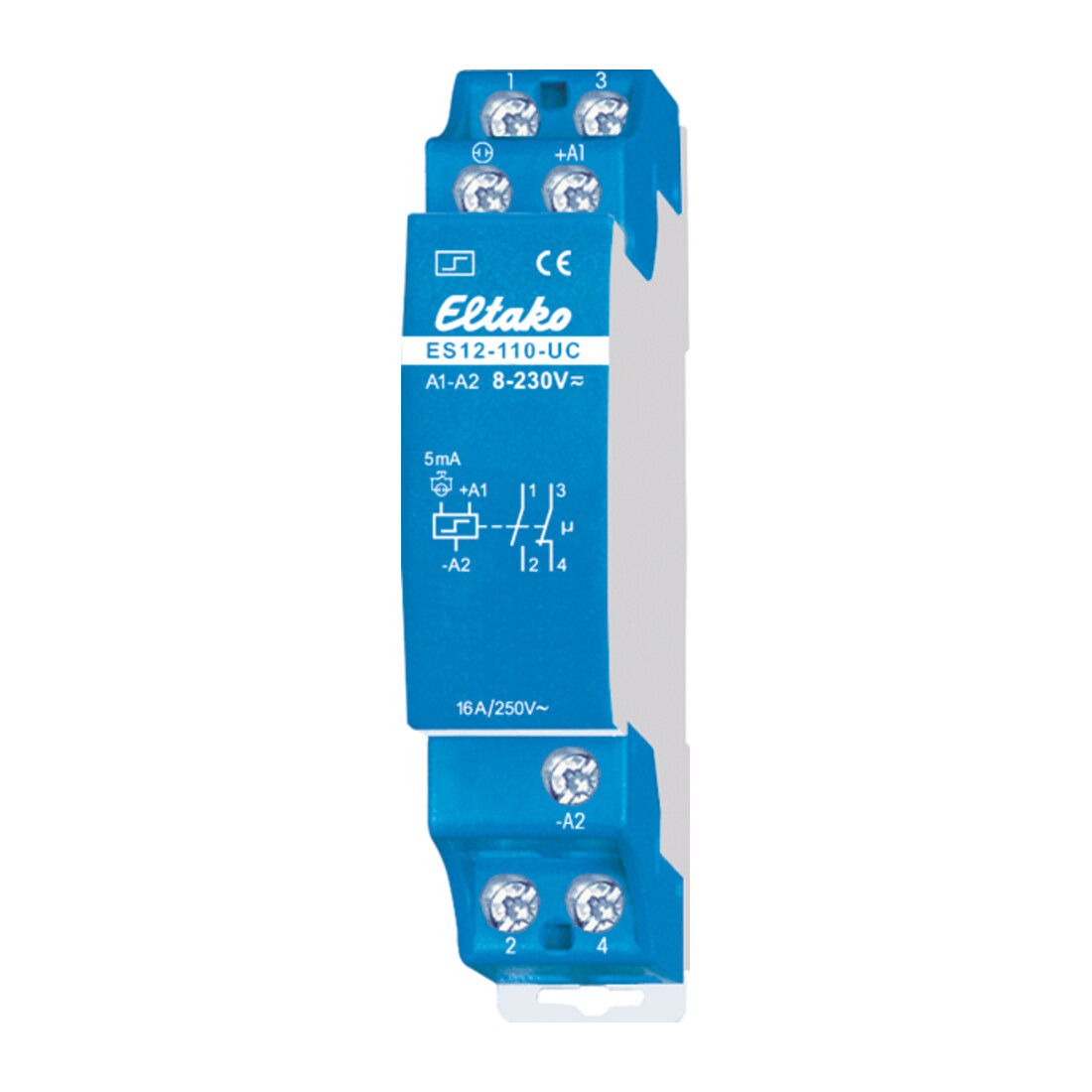

Eltako Stromstoßschalter 16A,1S+1Ö ES12-110-UC
Eltako Stromstoßschalter 16A,1S+1Ö ES12-110-UC
bis Di., 4. Aug.
Standardlieferung
- Funktion
- elektronisch Schalter
- Montageart
- DIN-Schiene
- Breite in Teilungseinheiten
- 1
- Einbautiefe
- 58 mm
- Anzahl der Kontakte als Schließer
- 1
- Anzahl der Kontakte als Öffner
- 1
- Steuerspannung 1
- 8..230 V
- Steuerspannungsart 1
- AC/DC
- Frequenz der Steuerspannung 1
- 50 Hz
- Steuerspannung 2
- 230 V
- Steuerspannungsart 2
- AC
- Frequenz der Steuerspannung 2
- 50 Hz
- Bemessungsschaltstrom
- 16 A
- Versorgungsspannung
- 250 V
- Spannungsart der Versorgungsspannung
- AC
- Max. Glühlampenlast
- 2000 W
- Max. Leuchtstofflampenlast
- 1000 VA
- Max. Leuchtstofflampenlast (Duo-Schaltung)
- 1000 VA
- Max. Leuchtstofflampenlast (parallel kompensiert)
- 500 VA
- Max. Schaltstrom (cos phi
- 0,6)=4 A
- Geeignet für Handbedienung
- Nein
- Hersteller
- ELTAKO GmbH Hofener Straße 54, 70736 Fellbach, DE [email protected], +49 0711 94350000
- Art. Nr.
- 98532421
- GTIN
- 4010312108055
• 1 Schließer + 1 Öffner potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W • Kein Stand-by-Verlust • Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief • Entweder Universal-Steuerspannung 8.230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2 (N) • Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig • Sehr geringes Schaltgeräusch • Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust • Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais • Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch • Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung • Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-110- • Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden • Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch • Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert • Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück • vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais • Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch • Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung • Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-110-
