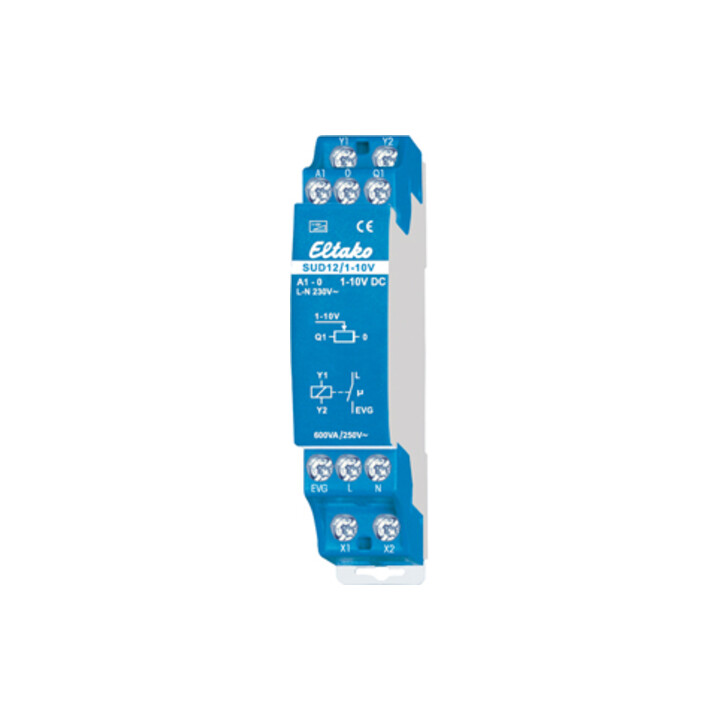

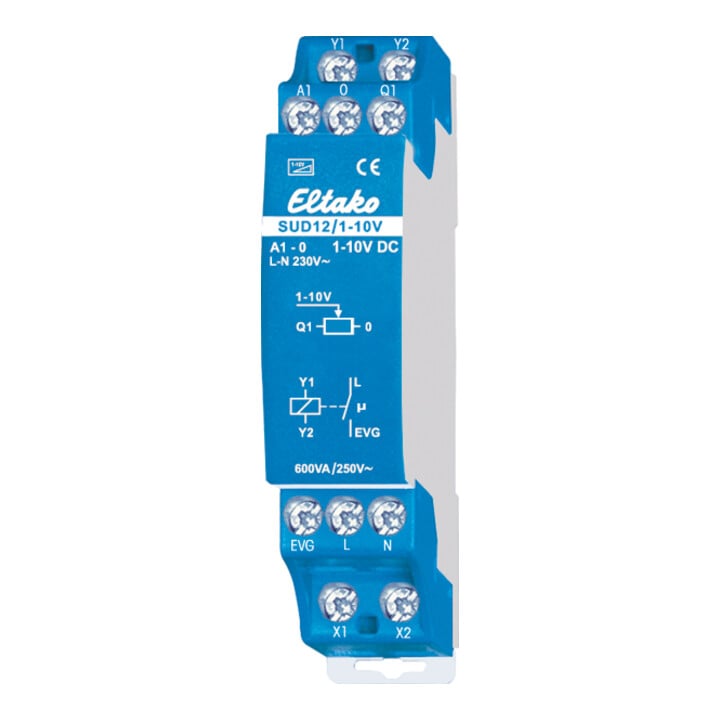

Eltako Steuergerät 1-10V f.Univ.-Dimmschalter SUD12/1-10V
Eltako Steuergerät 1-10V f.Univ.-Dimmschalter SUD12/1-10V
bis Mi., 19. Aug.
Standardlieferung
- Zusammenstellung
- sonstige
- Bedienungsart
- Tipptaster
- App-Steuerung über Bluetooth
- Nein
- Dimmung Phasenanschnitt
- Nein
- Dimmung Phasenabschnitt
- Nein
- Seriendimmer
- Nein
- Lastart
- kapazitive Last
- Nebenstelleneingang
- Nein
- Lichtwertspeicher
- Nein
- Verwendbar mit Taste
- Ja
- Verwendbar mit Bewegungsmelder
- Nein
- Verwendbar mit Präsenzmelder
- Nein
- Verwendbar mit Zeitschalter/Timer
- Nein
- Verwendbar mit Funktaste
- Nein
- Verwendbar mit IR-Taste
- Nein
- Montageart
- REG
- Befestigungsart
- sonstige
- Werkstoff
- Kunststoff
- Werkstoffgüte
- Thermoplast
- Halogenfrei
- Ja
- Oberflächenschutz
- sonstige
- Ausführung der Oberfläche
- matt
- Farbe
- blau
- Transparent
- Nein
- Steuerspannung
- 8..230 V
- Hersteller
- ELTAKO GmbH Hofener Straße 54, 70736 Fellbach, DE [email protected], +49 0711 94350000
- Art. Nr.
- 51022827
- GTIN
- 4010312108116
• 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA • Stand-by-Verlust nur 0,9 Watt • Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief • Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais • Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden • Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12D bzw. MFZ12PMD elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden • Der EUD12D bzw. MFZ12PMD wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle • Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG • Schaltung im Nulldurchgang zur Kontaktschonung • Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA • Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch • Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher ans Netz gelegt wird • An den Universal-Dimmschalter EUD12D kann gleichzeitig eine direkt dimmbare Lampe angeschlossen werden • Außerdem kann der Universal-Dimmschalter EUD12D bzw. MFZ12PMD mit Leistungszusätzen LUD12 für direkt dimmbare Lampen und Leuchten erweitert werden • Schaltungsart 1-10V-Eingang: In dieser Schaltungsart kann, in Verbindung mit einem an die Anschlüsse X1/X2 angeschlossenen Leistungszusatz LUD12, der Ausgang eines 1-10V-Steuergerätes an A1/0 in eine direkte Dimmfunktion umgesetzt werden • Das Ein- und Ausschalten erfolgt ebenfalls extern an L des SUD12. Der Drehschalter des LUD12 muss unbedingt in die Stellung zusätzliche Leuchten gestellt werden • An das Steuergerät SUD12 können weitere Leistungszusätze LUD15 in der Schaltungsart Leistungserhöhung mit zusätzlichen Leuchten angeschlossen werden • An den Steuereingang A1/0 kann auch direkt ein 100 K-Potentiometer zur Helligkeitsregulierung angeschlossen werden • Wird der Eingang A1/0 getrennt, dimmt der LUD12 auf maximale Helligkeit
