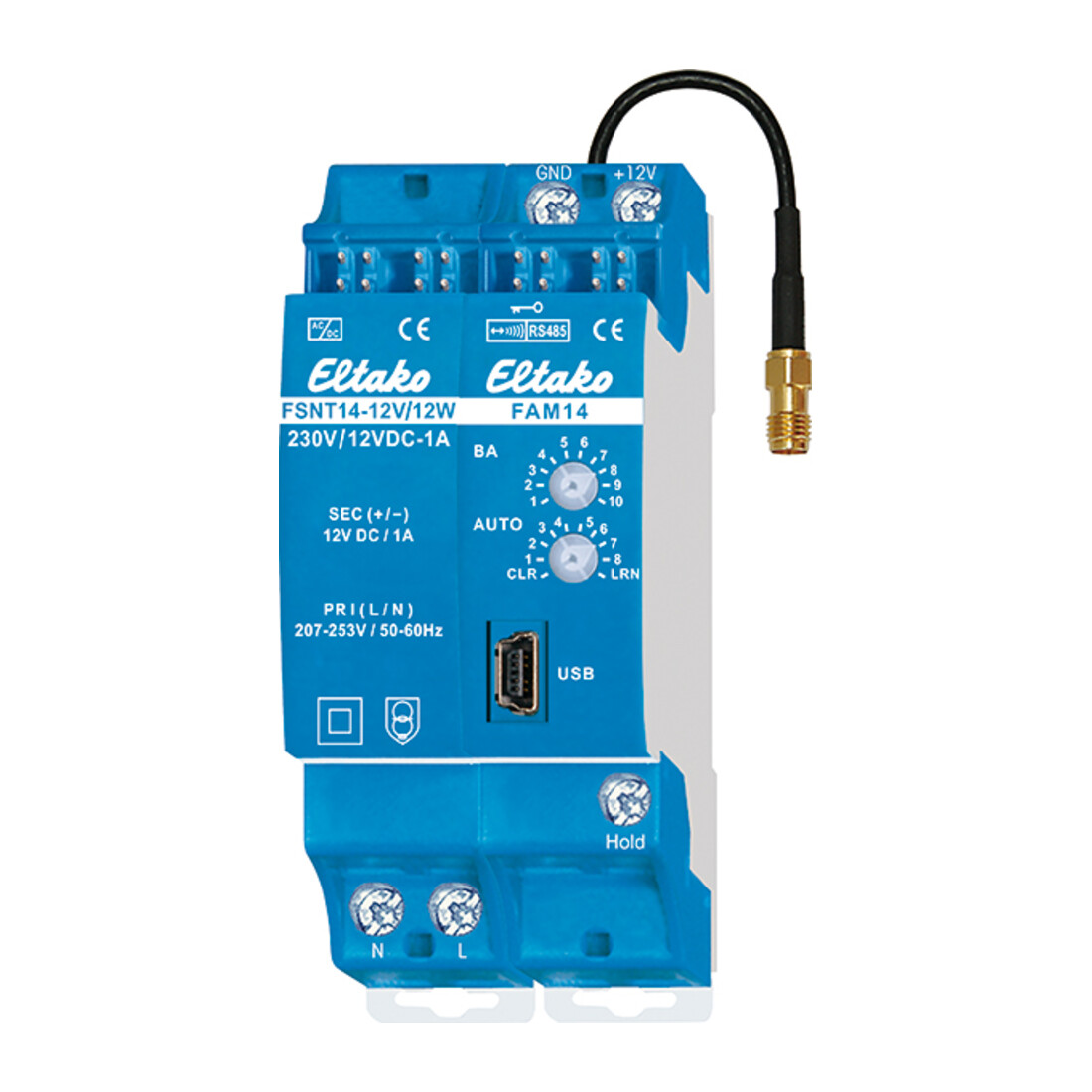

• Funk-Antennenmodul für den Eltako-RS485-Bus mit austauschbarer Antenne • Mit beiliegendem Schaltnetzteil FSNT14-12V/12W • Bidirektional • Verschlüsselter Funk • Stand-by-Verlust nur 0,8 Watt • Bei Bedarf kann eine Funkantenne FA250 oder FA200 angeschlossen werden • Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief • Versorgungsspannung 12V DC • Anschluss an den Eltako-RS485-Bus • Querverdrahtung Bus und Stromversorgung mit Steckbrücken • Im Lieferumfang enthalten sind 1 Schaltnetzteil FSNT14-12V/12W, 1 Distanzstück DS14, 2 Abschlusswiderstände zum Aufstecken mit Aufdruck ?, 1/2 TE, 3 Steckbrücken 1 TE (davon 1 Ersatz), 1 Steckbrücke 1,5 TE, 2 Steckbrücken 1/2 TE (davon 1 Ersatz) und ein Steckbrücken-Montagewerkzeug SMW14. • Bei einer Belastung des Schaltnetzteils größer 4W ist auf der linken Seite eineTeilungseinheit Lüftungsabstand zu benachbarten Geräten einzuhalten • Bei einer Belastung größer 6W ist zusätzlich eineTeilungseinheit Lüftungsabstand zwischen dem FSNT14 und dem FAM14 mit dem Distanzstück DS14 erforderlich • Ein Distanzstück DS14 und eine lange Steckbrücke liegen daher bei • Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 10W, muss je 12W zusätzlichem Leistungsbedarf ein weiteres FSNT14-12V/12W verwendet werden • Optional kann auch 12V DC an den Klemmen GND/+12V eingespeist werden • Das Funk-Antennenmodul FAM14 empfängt und prüft alle Signale der Funksender und Repeater in seinem Empfangsbereich • Diese werden über eine RS485-Schnittstelle an nachgeschaltete RS485-Bus-Schaltaktoren weitergegeben: Bis zu 126 Kanäle können an den RS485-Bus angeschlossen werden • Querverdrahtung Bus und Stromversorgung mit Steckbrücke • Am letzten Aktor muss der beiliegende zweite Abschlusswiderstand aufgesteckt werden • Es können bis zu 32 verschlüsselte Sensoren eingelernt werden • Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung • Ein QR-Code für den Download des PCT14 von der Eltako-Homepage www.eltako.com liegt dem FAM14 bei • An die Klemme Hold werden Gateways FGW14, FGW14-USB, FGW14W-IP und FGW14WL-IP angeschlossen, wenn diese einen PC mit RS232-Bus, bis zu 3 Funk-Empfangsmodule FEM mit einem Sub-Bus RS485 oder LAN/WLAN mit dem RS484-Bus verbinden • Ebenso werden FTS14EM, FTS14TG und FWG14MS an die Klemme Hold angeschlossen • Der untere Drehschalter wird für das Einlernen von verschlüsselten Sensoren benötigt und wird im Betrieb auf AUTO 1 gestellt • Unverschlüsselte Sensoren müssen nicht in das FAM14 eingelernt werden • Mit dem oberen Drehschalter BA lassen sich 10 unterschiedliche Betriebsarten gemäß Bedienungsanleitung einstellen • Die LED oben zeigt alle im Empfangsbereich wahrgenommenen Funkbefehle durch kurzes Aufblinken an • Die LED unten leuchtet grün, wenn vom PC-Tool PCT14 eine Verbindung zum FAM14 hergestellt wurde • Beim Lesen oder Schreiben von Daten flackert die grüne LED • Die grüne LED erlischt, wenn vom PC-Tool PCT14 die Verbindung zum FAM14 getrennt wurde
