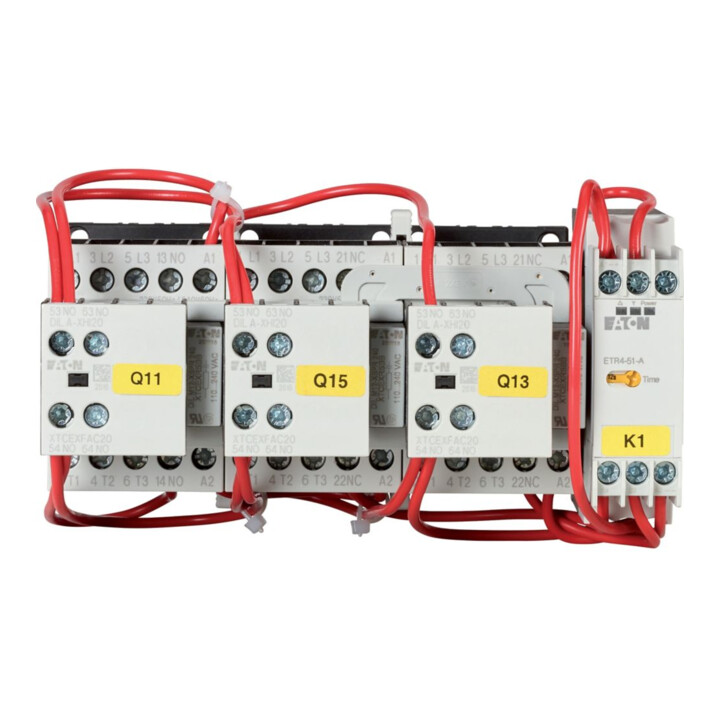

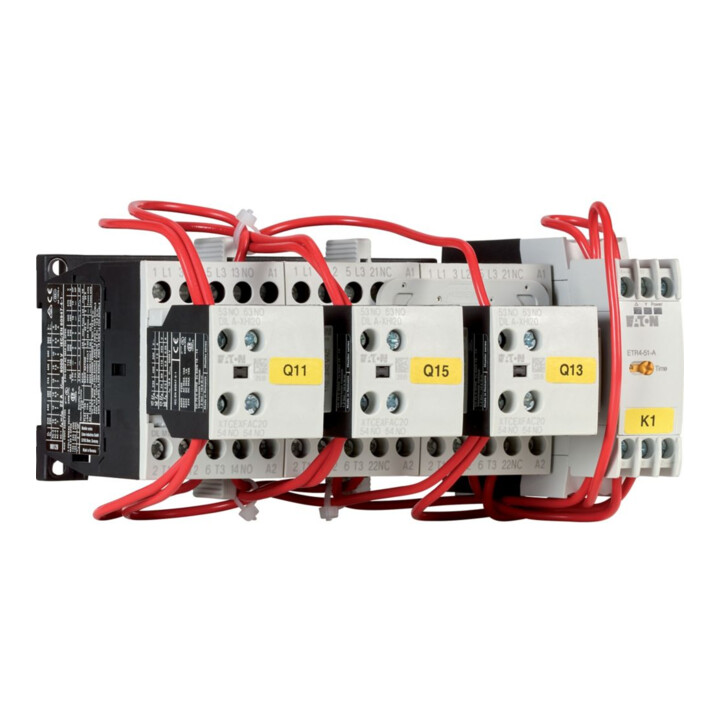

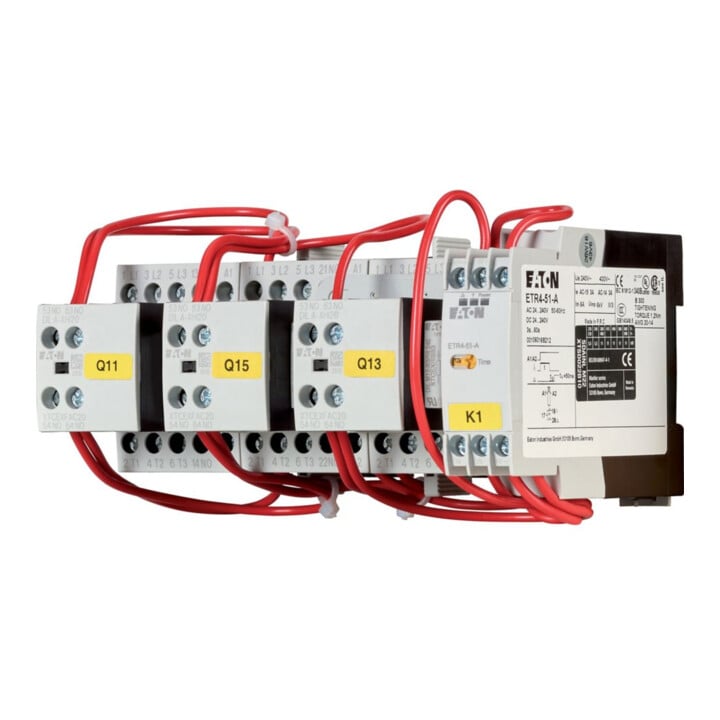

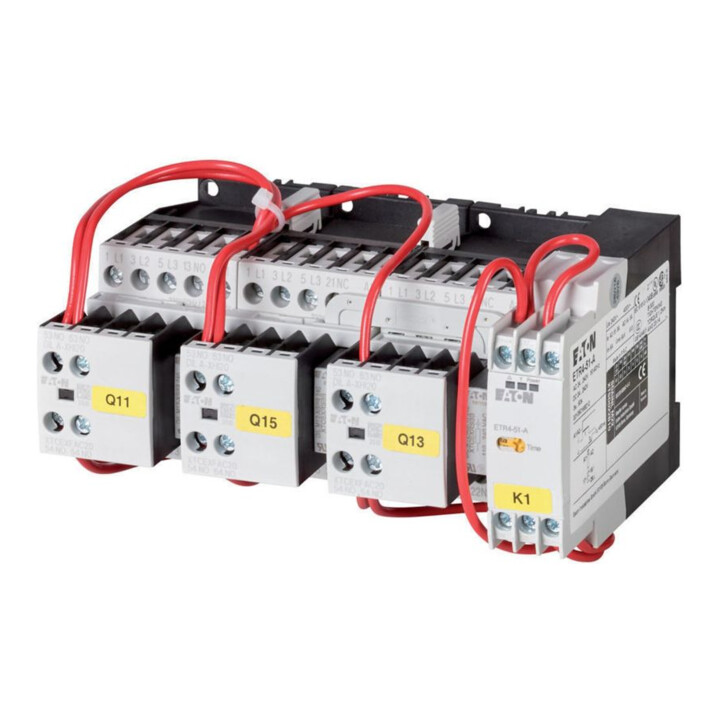

Eaton Sterndreieckschütz 7, 5kW 400V, AC SDAINLM16(230V50HZ)
Eaton Sterndreieckschütz 7, 5kW 400V, AC SDAINLM16(230V50HZ)
bis übermorgen
Standardlieferung
- Funktion
- Stern-Dreieck-Schütz
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 16 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 16 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Bemessungsbetriebsleistung NEMA
- 0 kW
- Anzahl der Schließer als Hauptkontakte
- 9
- Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
- Schraubanschluss
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Schutzart (IP)
- IP20
- Schutzart (NEMA)
- sonstige
- Tragschienenmontage möglich
- nein
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 55077652
- GTIN
- 4015082783112
• Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=16 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=4 kW, 380 V 400 V: P=7.5 kW, 500 V: P=7.5 kW, 660 V 690 V: P=7.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM9-10, + DILA-XHI20, Dreieckschütz Q15: DILM9-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
