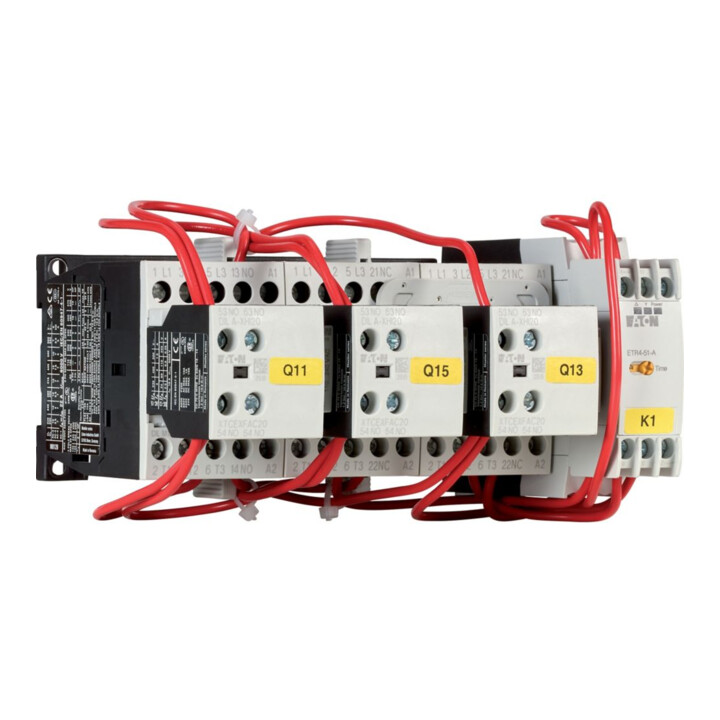

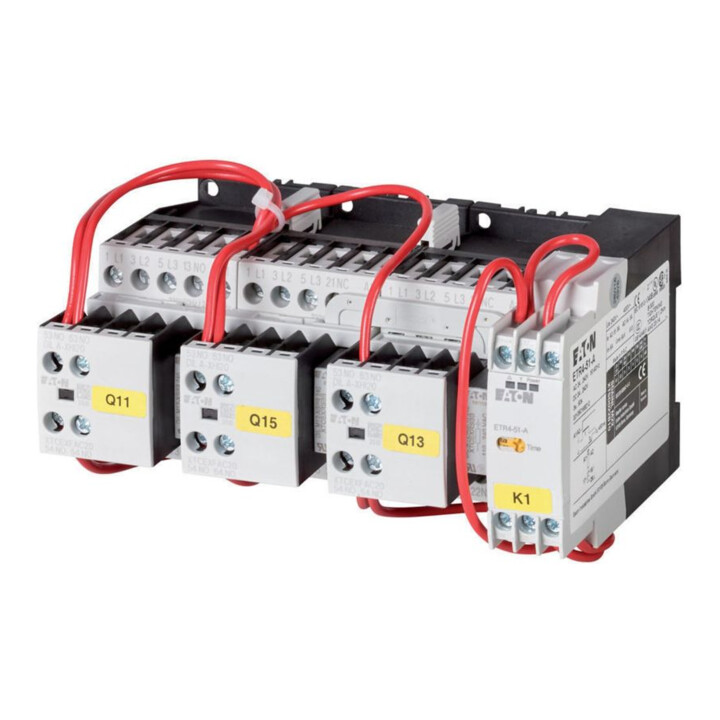

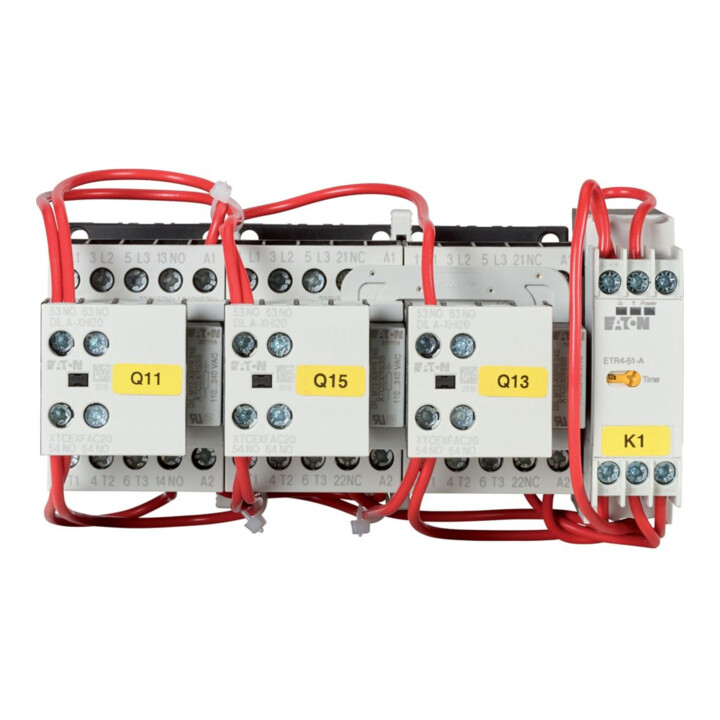

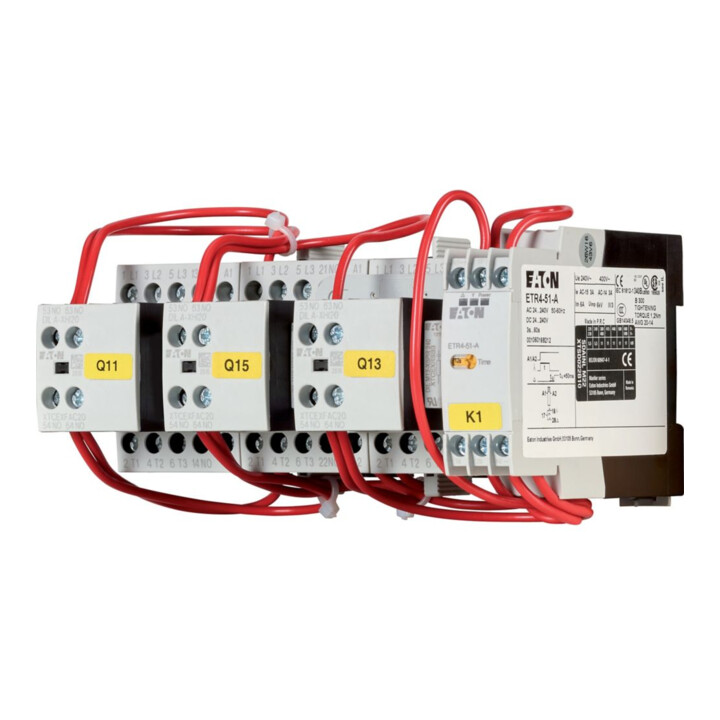

Eaton Sterndreieckschütz 5, 5kW 400V, AC SDAINLM12(230V50HZ)
Eaton Sterndreieckschütz 5, 5kW 400V, AC SDAINLM12(230V50HZ)
bis übermorgen
Standardlieferung
- Funktion
- Stern-Dreieck-Schütz
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 12 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 12 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 5,5 kW
- Bemessungsbetriebsleistung NEMA
- 0 kW
- Anzahl der Schließer als Hauptkontakte
- 9
- Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
- Schraubanschluss
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Schutzart (IP)
- IP20
- Schutzart (NEMA)
- sonstige
- Tragschienenmontage möglich
- nein
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 55012115
- GTIN
- 4015082782863

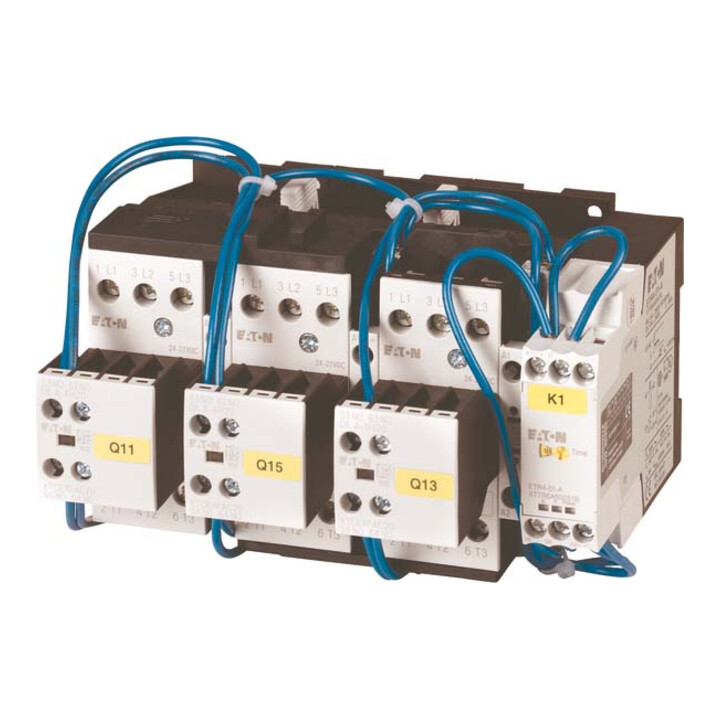

• Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck • Schalthäufigkeit: max. 30 Anläufe/Stunde • Zubehör: Stern-Dreieck-Kombinationen SDAINL • Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3 kW, 380 V 400 V: P=5.5 kW, 500 V: P=5.5 kW, 660 V 690 V: P=5.5 kW • max. Umschaltzeit: 20 s • Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz • Stromart AC/DC: Wechselstrombetätigung • Einzelkomponenten der Kombination Netzschütz Q11: DILM7-10, + DILA-XHI20 • Dreieckschütz Q15: DILM7-01, + DILA-XHI20 Typ • Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ • Zeitrelais K1: ETR4-51 Typ • Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
