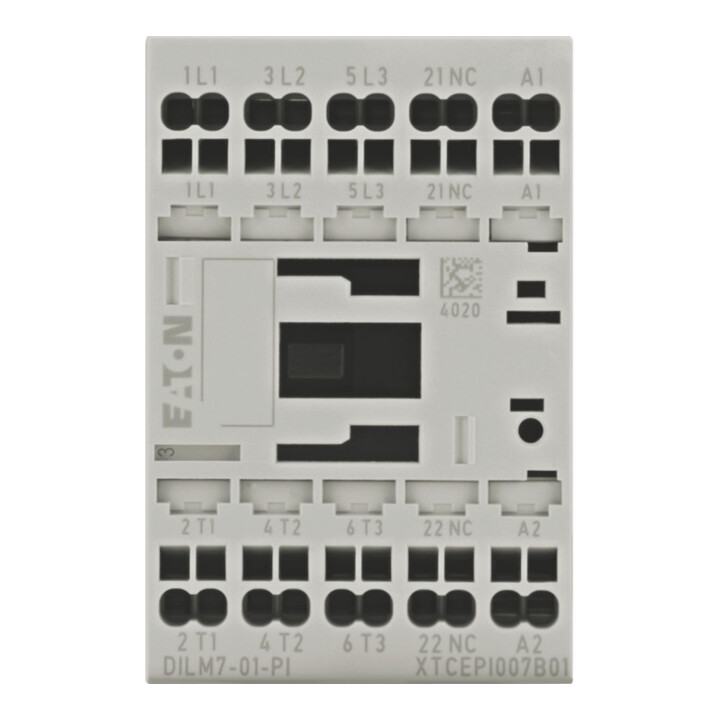

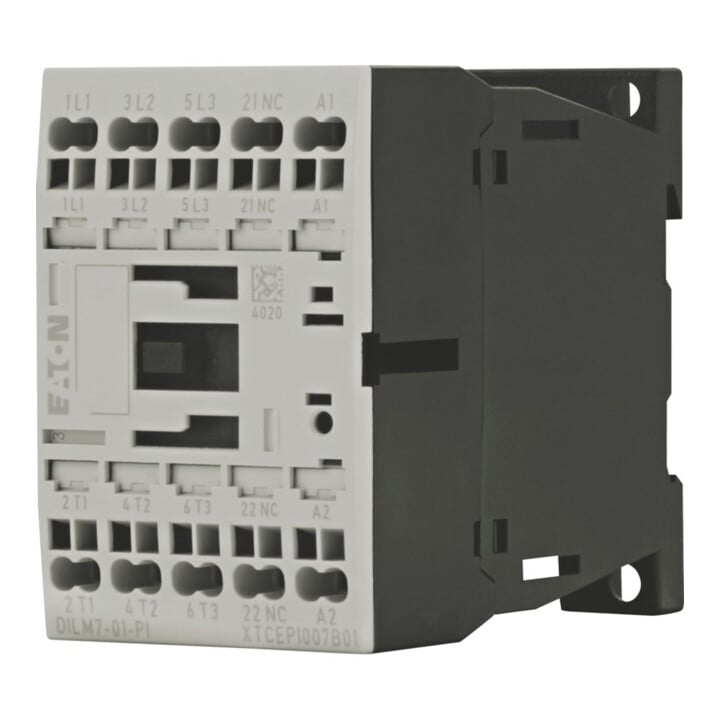

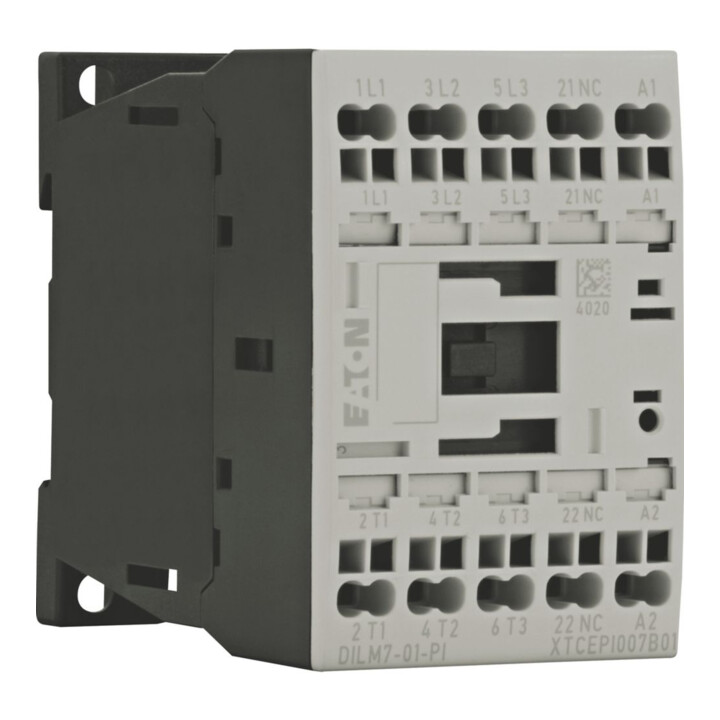

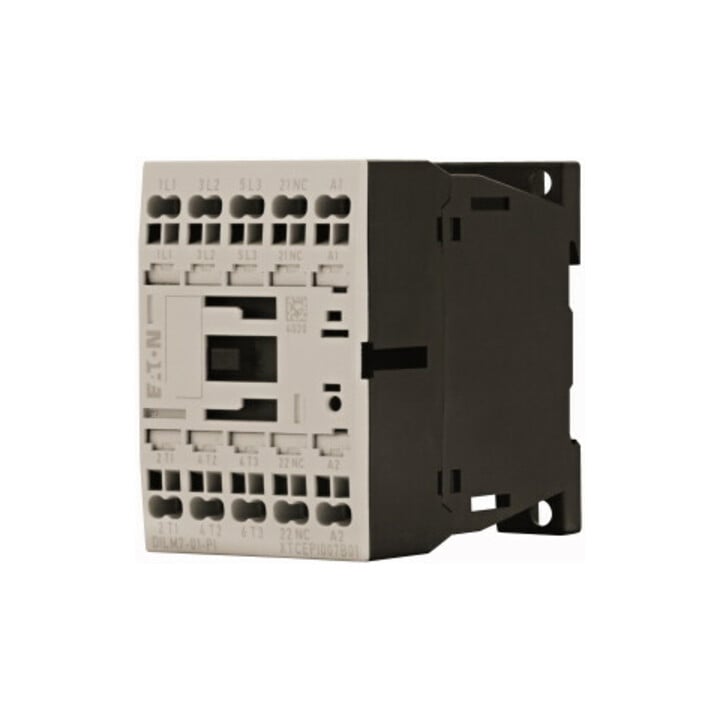

Eaton Leistungsschütz DILM7-01(230V#199224
Eaton Leistungsschütz DILM7-01(230V#199224
bis Do., 6. Aug.
Standardlieferung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Spannungsart zur Betätigung
- AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 7 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 3 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 5 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 2,2 kW
- Bemessungsbetriebsleistung NEMA
- 0 kW
- Geeignet für Reiheneinbau
- nein
- Anzahl der Hilfskontakte als Öffner
- 1
- Anschlussart Hauptstromkreis
- Federzuganschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Hersteller
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Art. Nr.
- 60618221
- GTIN
- 4015081973088
• Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3. • Anzahl der Pole: 3-polig • Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=7 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A • Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=2.2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3.5 kW • max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1 kW, 380 V 400 V: P=2.2 kW, 660 V 690 V: P=2.9 kW • kombinierbar mit Hilfsschalter: DILM12-XHI¿-PI, DILM32-XHI¿-PI, DILA-XHI(V)¿-PI • Kontaktbestückung Ö=Öffner: 1 Ö • Schaltglieder nach EN 50012. • Mit Spiegelkontakt. • Stromart AC/DC: Wechselstrombetätigung
